最後の詰めに入ったプレーヤーと同時進行中だったプリアンプのオーバーホール。
初めて作る部分が無い場合は結構出来ます。
まあ、アンプのオーバーホールじゃブログのネタは無いよね。と言う訳でアップしていなかったんですが・・・・・・。
このネタはアップしていなかった様な・・・。

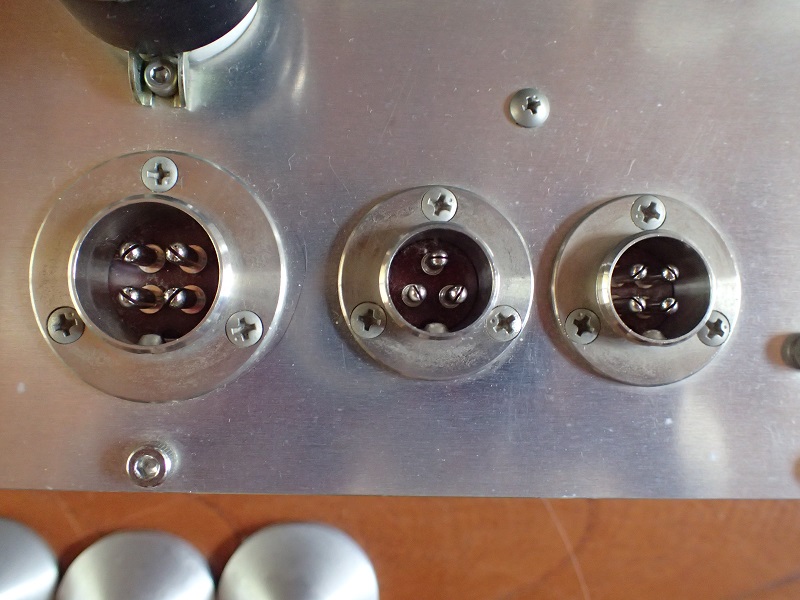

エーー、別電源部のコネクター。３個並んでいますが、大きな４Pは電源ケーブルです。スタッカードの為に４Pが必要です。
小さめの二つのメタコン。４Pと３Pが其々１個。きっと普通の人なら６P１個で済ますと思います。昔の僕もそうでしたから・・（エッ、７Pじゃないの？）。
具体的に説明しますね。
まず３P。ヒーター回路です。
３Pの内訳は、１Pがヒーター＋（DC点火です）。１Pがヒーター－。もう１Pがシャシアース。
次に４Pメタコン。
此れは左右其々のB回路＋と－。
チョットこんぐらがりますよね。
僕のアースの取り方は、電源シャシにはシャシアースを落としません。其々別個にアンプ本体に接続します。
アンプ本体内部で、それぞれの電源をシャシアース。
其処から３Pメタコンのシャシアース端子へ繋ぎ、其処からの配線が電源シャシのメタコンへ来て、初めてシャシアース。
なんでこんな面倒な事をするの？と感じたら実験して見て下さい。
ただし、NFを掛けているアンプでは差が出ないかも知れません。
でも、ノンNFをしたいのなら、アースの引き方は重要です。
アースの基本。インピーダンスの高い方でシャシへ落とす。
初めて作る部分が無い場合は結構出来ます。
まあ、アンプのオーバーホールじゃブログのネタは無いよね。と言う訳でアップしていなかったんですが・・・・・・。
このネタはアップしていなかった様な・・・。
エーー、別電源部のコネクター。３個並んでいますが、大きな４Pは電源ケーブルです。スタッカードの為に４Pが必要です。
小さめの二つのメタコン。４Pと３Pが其々１個。きっと普通の人なら６P１個で済ますと思います。昔の僕もそうでしたから・・（エッ、７Pじゃないの？）。
具体的に説明しますね。
まず３P。ヒーター回路です。
３Pの内訳は、１Pがヒーター＋（DC点火です）。１Pがヒーター－。もう１Pがシャシアース。
次に４Pメタコン。
此れは左右其々のB回路＋と－。
チョットこんぐらがりますよね。
僕のアースの取り方は、電源シャシにはシャシアースを落としません。其々別個にアンプ本体に接続します。
アンプ本体内部で、それぞれの電源をシャシアース。
其処から３Pメタコンのシャシアース端子へ繋ぎ、其処からの配線が電源シャシのメタコンへ来て、初めてシャシアース。
なんでこんな面倒な事をするの？と感じたら実験して見て下さい。
ただし、NFを掛けているアンプでは差が出ないかも知れません。
でも、ノンNFをしたいのなら、アースの引き方は重要です。
アースの基本。インピーダンスの高い方でシャシへ落とす。
