数日前から掛かっていますギヤボックスの製作。

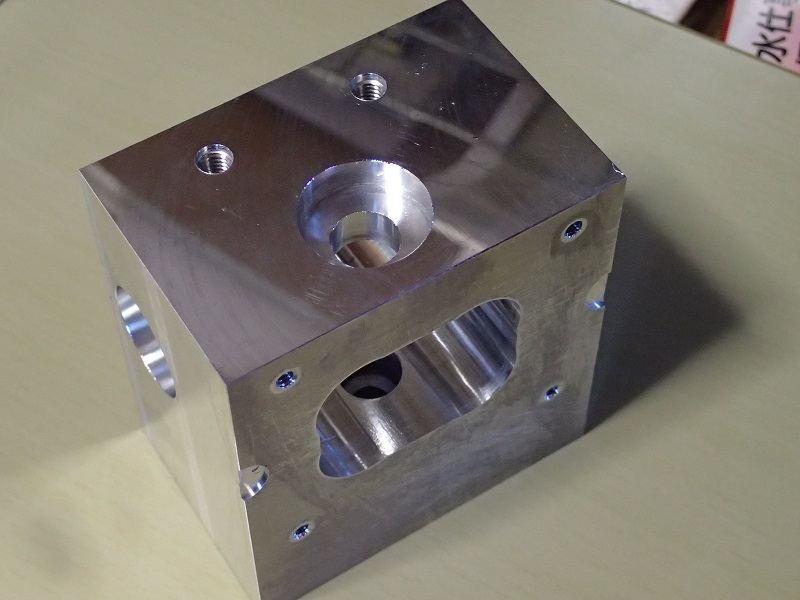

今日の午前中の作業で、本体の切削が終わりました。

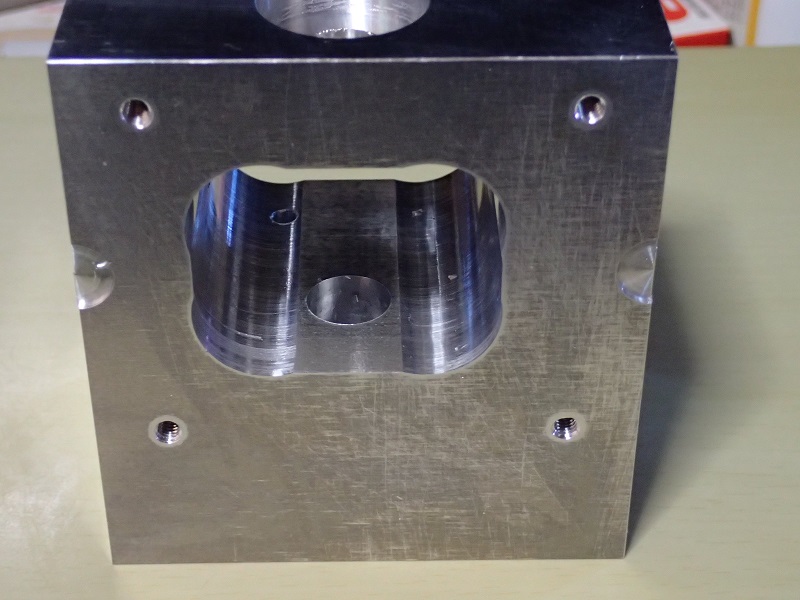

正面からの写真で、４か所のボルト穴（雌ネジ）の周辺が、チョイ違う感じに見えませんか？

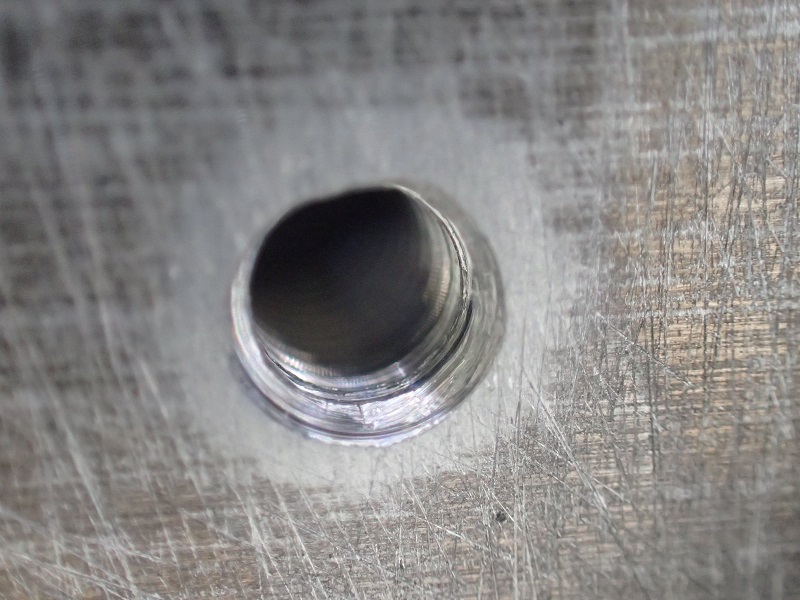

拡大写真。
雌ネジを切るには最初に下穴をドリルで開けて、その後のタップ作業（ねじ切り）です。
どんな物にでも（特に柔らかい金属）穴の周辺にはバリが出来ます。
バリを処理する工具も有るのですが、それだけでは不十分なんですね。
此処の面に少しでも凸が有ると、オイル漏れの原因に成ります。
そんな訳で、僕はタップ立てが終わった後、オイルストーン（平面性の出ている砥石）で最後に仕上げるのです。

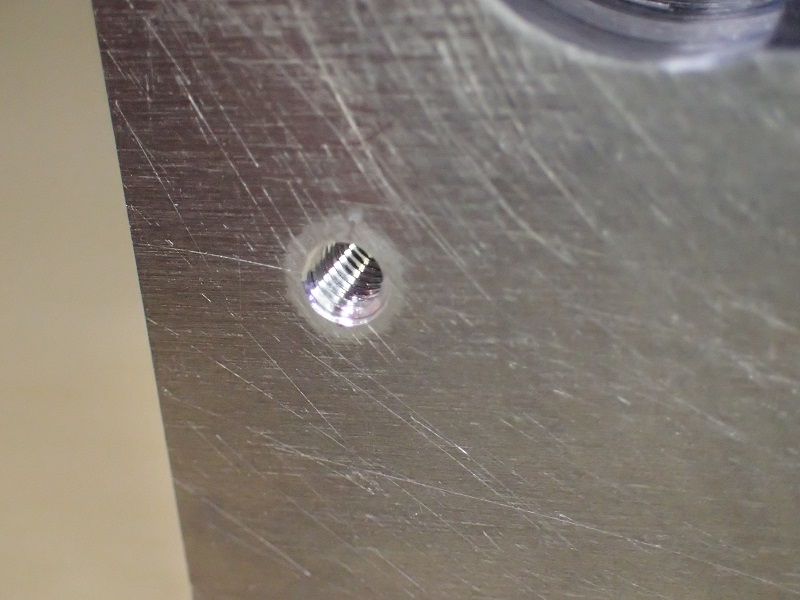

穴の周りだけ光り方が違うのは、そのオイルストーンで研磨された跡なんですね。
つまり、穴の周りはこれだけの面積で盛り上がっていたと言う事なんです。
まあ、昔バイクのエンジンの修正で覚えたテクニックです（笑）。歪んだヘッドカバーを治すには最適な方法です。
ちなみにBMWのヘッドカバーの合わせ面。新品でも歪んでいましたからね（笑）。ドイツの精度は最高なんて言っている人。国産エンジンと比べると冷や汗ものです。
さて、明後日はとんでもない重量物の納品です。
エブリーに積んで、走れるのかなー・・・・・・。
今日の午前中の作業で、本体の切削が終わりました。
正面からの写真で、４か所のボルト穴（雌ネジ）の周辺が、チョイ違う感じに見えませんか？
拡大写真。
雌ネジを切るには最初に下穴をドリルで開けて、その後のタップ作業（ねじ切り）です。
どんな物にでも（特に柔らかい金属）穴の周辺にはバリが出来ます。
バリを処理する工具も有るのですが、それだけでは不十分なんですね。
此処の面に少しでも凸が有ると、オイル漏れの原因に成ります。
そんな訳で、僕はタップ立てが終わった後、オイルストーン（平面性の出ている砥石）で最後に仕上げるのです。
穴の周りだけ光り方が違うのは、そのオイルストーンで研磨された跡なんですね。
つまり、穴の周りはこれだけの面積で盛り上がっていたと言う事なんです。
まあ、昔バイクのエンジンの修正で覚えたテクニックです（笑）。歪んだヘッドカバーを治すには最適な方法です。
ちなみにBMWのヘッドカバーの合わせ面。新品でも歪んでいましたからね（笑）。ドイツの精度は最高なんて言っている人。国産エンジンと比べると冷や汗ものです。
さて、明後日はとんでもない重量物の納品です。
エブリーに積んで、走れるのかなー・・・・・・。
