真空管の基本動作を考える上で大切なのは、仕組みもそうですがもう一つ大切な事。
交流を理解するのも大事です。
電気には直流と交流が有る事はご存知ですよね。直流はいたって単純で乾電池の出力が代表格です。勿論充放電の出来る蓄電池も含まれます。
この場合は単純に＋端子側から－端子側に電流が流れます。電流の流れる方向は常に一定。同じ方向にしか流れないので直流と呼ばれています。
ややこしいのが交流。電流の流れる方向が時間と共に交互に変わります。つまり＋側、－側と言うのが無いのです。

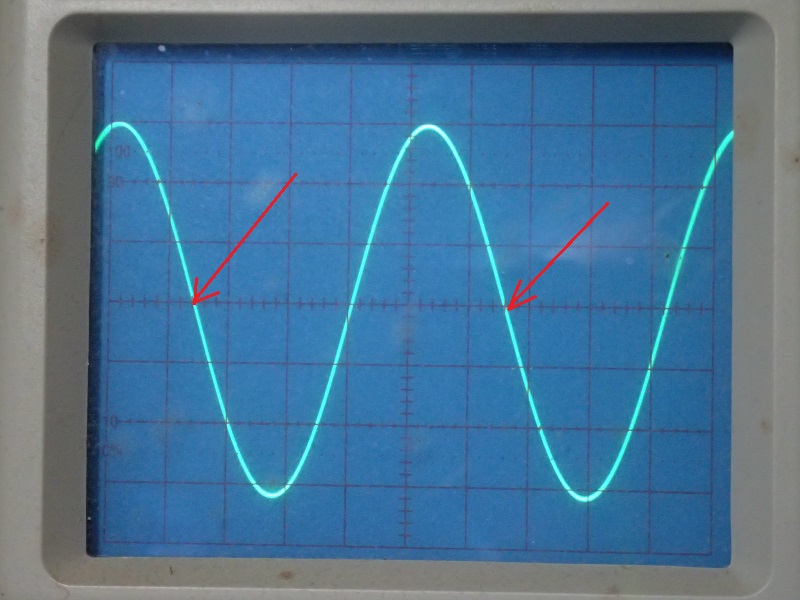

この様な波形に成ります。
電力会社から送られてくる電力もこの波形です。
矢印から矢印までが１サイクル。此れが関東ですと１秒間に５０回、関西では６０回繰り返されます。
つまり＋と－が常に交互に変わるのですね。
中心の水平線が０Vライン。上が＋の電圧、下が－の電圧です。電気の流れる向きだけではなく、電圧も刻一刻と変化しています。
ですので、家庭のコンセントは１００Vと成っていますが、あくまでも平均値で常に変動しているのですね。
中心の水平ラインの時の電圧は０Vです。
そう成ると平均値で１００Vを出すのには、一番山の高い（低い）部分は１００Vより大きいのです。
理論値では平均電圧の√２倍（約１,４倍）に成ります。
家庭のコンセントには瞬間的に繰り返し１４０Vが来ているのです。
話が飛びますが、電源を入れた瞬間に機器が壊れるって結構有りますよね（昔の裸電球もこれに弱かった）。
此れって、電源を入れた瞬間の電圧が１４０Vの時に起こり易いので、その辺をコントロールして電源を入れる機械が過去には売られていました。
此の交流の流れ方をシッカリと理解して下さい。
交流を理解するのも大事です。
電気には直流と交流が有る事はご存知ですよね。直流はいたって単純で乾電池の出力が代表格です。勿論充放電の出来る蓄電池も含まれます。
この場合は単純に＋端子側から－端子側に電流が流れます。電流の流れる方向は常に一定。同じ方向にしか流れないので直流と呼ばれています。
ややこしいのが交流。電流の流れる方向が時間と共に交互に変わります。つまり＋側、－側と言うのが無いのです。
この様な波形に成ります。
電力会社から送られてくる電力もこの波形です。
矢印から矢印までが１サイクル。此れが関東ですと１秒間に５０回、関西では６０回繰り返されます。
つまり＋と－が常に交互に変わるのですね。
中心の水平線が０Vライン。上が＋の電圧、下が－の電圧です。電気の流れる向きだけではなく、電圧も刻一刻と変化しています。
ですので、家庭のコンセントは１００Vと成っていますが、あくまでも平均値で常に変動しているのですね。
中心の水平ラインの時の電圧は０Vです。
そう成ると平均値で１００Vを出すのには、一番山の高い（低い）部分は１００Vより大きいのです。
理論値では平均電圧の√２倍（約１,４倍）に成ります。
家庭のコンセントには瞬間的に繰り返し１４０Vが来ているのです。
話が飛びますが、電源を入れた瞬間に機器が壊れるって結構有りますよね（昔の裸電球もこれに弱かった）。
此れって、電源を入れた瞬間の電圧が１４０Vの時に起こり易いので、その辺をコントロールして電源を入れる機械が過去には売られていました。
此の交流の流れ方をシッカリと理解して下さい。
