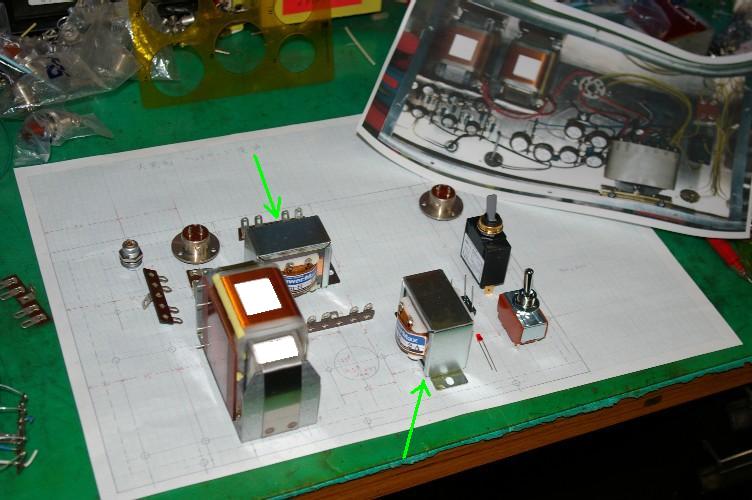

昨日から始めました、ヘッドアンプのシャシ作図。
追加パーツは、矢印のチョーク２個。
ヒーターチョークです。まあ、余ってしまった。と言うのが、正しい理由でも有るのですけれど・・・（汗）。
このチョーク。直熱管のフィラメントを直流点火する為に作ったのですね。
で、最近の僕。直熱管を全く使わなく成ってしまったのです。このチョーク。結構な数が手持ちに。
ストックパーツを眺めていたら、ピコン。
以前にアップしましたが、ヘッドアンプのヒーターは直流点火。ブリッジダイオードで整流してから、CRのリップルフィルターを通しています。
具体的にはシリコンの後に２０００μ、１０Ω、２０００μ、１０Ω、２０００μの二段リップルフィルターです。
昔は此処の１０Ωにアーレンブラットレイ（AB）を使っていたのですね。其れ成りに評価の高い抵抗器ですが、僕はもっと良い抵抗器が欲しかったのです。
と言って金皮は好みませんし・・・。

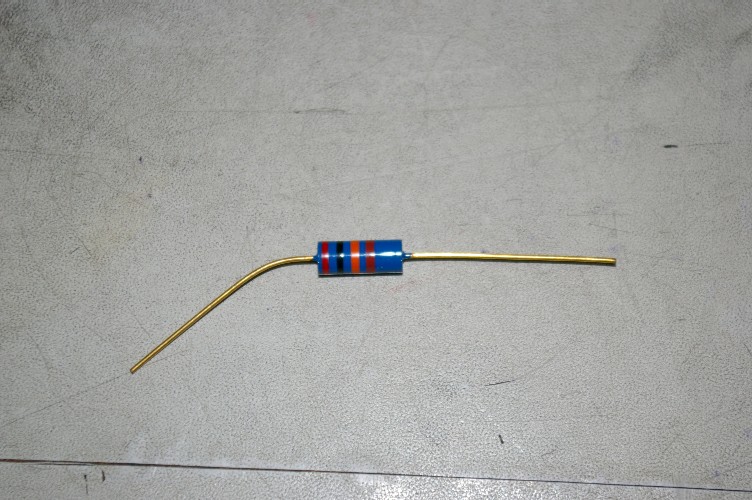

そんな時に見つけたのが、下の写真の抵抗器。カーボン皮膜抵抗です。
信号ラインに使って、好結果を得ました。
で、乗り易いピンキー君です。ジョークで、ヘッドアンプのリップルフィルターの抵抗を、ABから此れに換えたんですね。
傍熱管の８２ですから、変わりっこないと思っての変更だったのです。
ところが・・・・・・。
結果は激変。もうABには戻せません。お客様のヘッドアンプも引き上げて交換しました。
そんな経験が有りますので、此処の抵抗器をチョークに換えたら・・・・。
このチョーク。１００Hzでのリアクタンスが１００Ω有りますので、フィルター効果は抵抗の比ではないですし、DCRは１Ωを切っています。
抵抗器と比べるとレギュレーションも良く成るのですね。
で、一番の問題。音が良く成る保障は無い（笑）。
こんな時には実験しか無いんです。
今回のもう一つの実験。

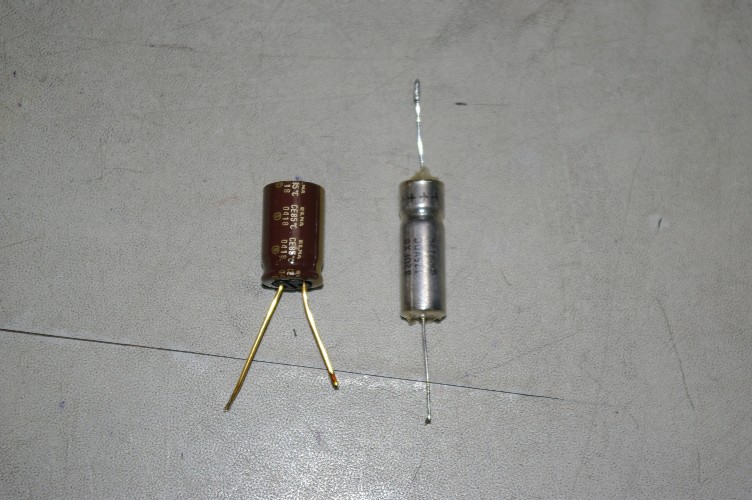

左のケミコンが今迄使っていた物。僕の知る限りでは非常に良質なケミコンです。
右は銀タンタルコンデンサー。ノイズレベルの低さで使いたいのですが、音質に問題が・・・・。
カラーレーションが大きいのです。具体的に書きますと、色気過剰（笑）。
昔の、ABとの組み合わせ時代は、ABのチョイ粗い音色と巧く繋がって（誤魔化しあって）其れ成りの音質だったのですが、上記の抵抗に換えたら馬脚を現しました。
つやが乗り過ぎるんですね。
このコンデンサー。かなりの手持ちが有るので、廃物利用（笑）。左のコンデンサーが入手不能。手持ちの数にも限りが有りますので、何とか成らないかの実験です。
さあ、今度のヘッドアンプ。従来のを凌げるのでしょうか？
まあ、こんな実験が楽しみでも有るのですが。
オット、追記です。チョーク搭載で良い結果が出たら、従来のヘッドアンプにもフィードバック出来る様に、電源シャシサイズを変えないで搭載出来る様に頑張っています。
追加パーツは、矢印のチョーク２個。
ヒーターチョークです。まあ、余ってしまった。と言うのが、正しい理由でも有るのですけれど・・・（汗）。
このチョーク。直熱管のフィラメントを直流点火する為に作ったのですね。
で、最近の僕。直熱管を全く使わなく成ってしまったのです。このチョーク。結構な数が手持ちに。
ストックパーツを眺めていたら、ピコン。
以前にアップしましたが、ヘッドアンプのヒーターは直流点火。ブリッジダイオードで整流してから、CRのリップルフィルターを通しています。
具体的にはシリコンの後に２０００μ、１０Ω、２０００μ、１０Ω、２０００μの二段リップルフィルターです。
昔は此処の１０Ωにアーレンブラットレイ（AB）を使っていたのですね。其れ成りに評価の高い抵抗器ですが、僕はもっと良い抵抗器が欲しかったのです。
と言って金皮は好みませんし・・・。
そんな時に見つけたのが、下の写真の抵抗器。カーボン皮膜抵抗です。
信号ラインに使って、好結果を得ました。
で、乗り易いピンキー君です。ジョークで、ヘッドアンプのリップルフィルターの抵抗を、ABから此れに換えたんですね。
傍熱管の８２ですから、変わりっこないと思っての変更だったのです。
ところが・・・・・・。
結果は激変。もうABには戻せません。お客様のヘッドアンプも引き上げて交換しました。
そんな経験が有りますので、此処の抵抗器をチョークに換えたら・・・・。
このチョーク。１００Hzでのリアクタンスが１００Ω有りますので、フィルター効果は抵抗の比ではないですし、DCRは１Ωを切っています。
抵抗器と比べるとレギュレーションも良く成るのですね。
で、一番の問題。音が良く成る保障は無い（笑）。
こんな時には実験しか無いんです。
今回のもう一つの実験。
左のケミコンが今迄使っていた物。僕の知る限りでは非常に良質なケミコンです。
右は銀タンタルコンデンサー。ノイズレベルの低さで使いたいのですが、音質に問題が・・・・。
カラーレーションが大きいのです。具体的に書きますと、色気過剰（笑）。
昔の、ABとの組み合わせ時代は、ABのチョイ粗い音色と巧く繋がって（誤魔化しあって）其れ成りの音質だったのですが、上記の抵抗に換えたら馬脚を現しました。
つやが乗り過ぎるんですね。
このコンデンサー。かなりの手持ちが有るので、廃物利用（笑）。左のコンデンサーが入手不能。手持ちの数にも限りが有りますので、何とか成らないかの実験です。
さあ、今度のヘッドアンプ。従来のを凌げるのでしょうか？
まあ、こんな実験が楽しみでも有るのですが。
オット、追記です。チョーク搭載で良い結果が出たら、従来のヘッドアンプにもフィードバック出来る様に、電源シャシサイズを変えないで搭載出来る様に頑張っています。
