最近は此のネタばかりですが、もう少々お付き合いを・・　m(__)m

昨日の納品も無事に終わり、今朝目がさめたら疲れが溜まっている（最近は肉体労働が多い）。
体を休めよう。

と言って、ジッとしているピンキー君ではない。
色々と溜まった雑用をこなし、さて・・・・・・・・・・。

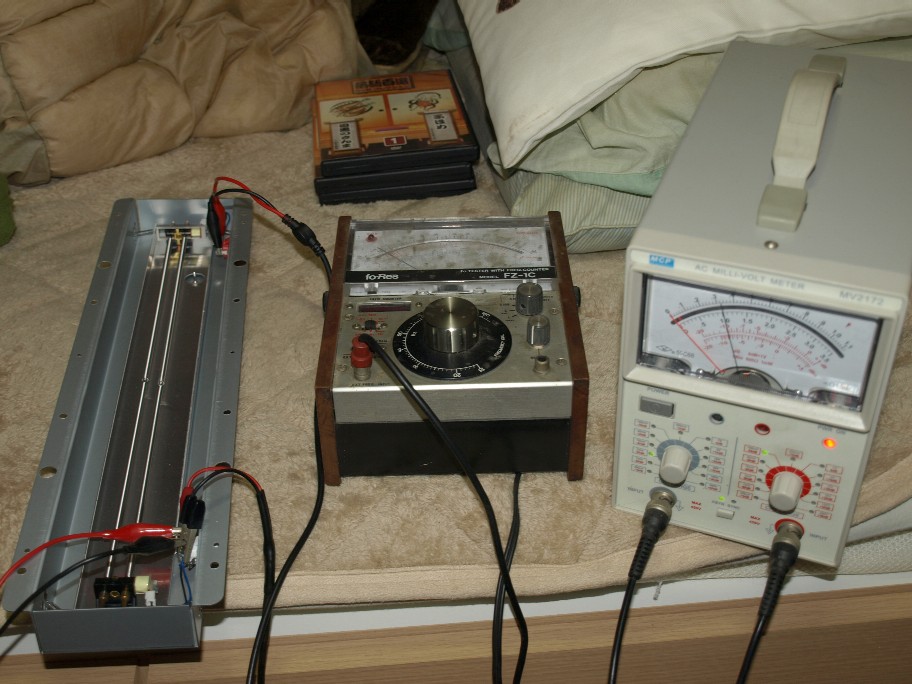

ベットの上（笑）。
此れを見てピンと来たら流石。

リバーブタンクの入出力特性の測定です。
要は、入力に加えた電圧に対して、出力側にはどの程度出るかの測定。

最初は軽くインピーダンス測定。
まあ、予想はしていましたけど本当にコイル。１kHz近辺で表示の８Ω。
それ以下はドンドン下がるし、高域へはドンドン上がる。
石のアンプで働かせるのは無理ですね。トランスを背負った真空管アンプでの駆動が最適です。

詳しい説明はカット。

で、問題の電圧です。
入力に７０mVを加えて、出力は１,３mV。
狙いは見事に外れ（涙）。

こんなにロスが多いとは・・・・。
入力前か後で、シッカリと増幅しないといけません。

更に問題。こんな構造ですから、入出力電圧が比例関係に有るとは思えないんですね。
実際に周波数特性も滅茶苦茶です（笑）。
まあ、音を作ってしまう装置ですので、聴感上良ければ何でも有りです。

かなり楽しめそうですが、楽しんでいる時間を作らなくちゃ。



今回は入力電圧の上下が出来ない装置でしたので、次回はその辺も測定します。

[4回]

エーー、此れから都内まで納品です。
出発前のチョイの時間に・・・・（笑）。

ギターアンプに関して、ネットで散々検索しました。
本当に基本だけで、僕の欲しいデーターは・・・・。

で、腕の悪い（もち、ギター。アンプの腕じゃないですよ、笑）ピンキー君はエフェクター（音を変える装置）も考えています。

市販品はギターの直後に噛ませますので（足元に置いて、足で操作）、電池駆動。つまり半導体ですね。

僕はエフェクターにこそ、真空管を使いたい。

真空管と半導体の決定的な違い。

歪のカーブが違う。

半導体はあるレベルまでは殆ど歪まず、あるレベルから極端に歪む。
真空管は、ダラダラと歪が増えてくる。
つまり、歪の量をコントロールし易いのです。
更に、歪んだ所から正常に戻るのも真空管のほうが早い。

更に、歪成分が真空管（３極管に限る）の場合、偶数の高調波（２次高調波が多く、それ以上は段々と減る）が多く、此の高調波は人間の耳には優しい（早い話が楽器が此れ）。

そんな訳で、真空管式のオーバードライブも考え中。
例のミックス回路で、歪ませた信号とノーマル信号の混合量調整も簡単ですし。


ノンビリと追記（笑）。
今回作りたいエフェクターはオーバードライブ。
要は入力オーバー状態で真空管を動作させ、意図的に歪ませます。
で、本文でも書きましたけど、此の動作点。真空管は超得意。
しかも微妙に歪量をコントロール出来る。
更に、その歪の殆どが偶数値の高調波。
つまり歪んではいるが美しい歪み方（人間の耳に心地よい）。

この場合の真空管のコントロールはバイアスの深さの調整。
簡単に言っちゃうと、カソード抵抗値を変えればOK。
で、此処へ可変抵抗器を使えば・・・・・・・。

あ、更に追記。
人間の耳は偶数の高調波は心地良く感じ、奇数の高調波は煩く感じると言われています。
つまり歪ませるのなら、偶数の高調波をタップリと。奇数の高調波は避けたい。

[4回]

フライス作業に、プレハブへ行ったら・・・・・。

寒い、兎に角寒い。石油ストーブへ点火して母屋へ戻りました。
１~２時間待ち・・・・・。

そんな訳で、早めのアップです。
要は、リバーブ回路を通った信号と、本来の信号をどう混ぜるか？
混ぜるのは簡単ですが、其々の信号が反対側にも行っちゃうんですね。
此れを防ぎたい。

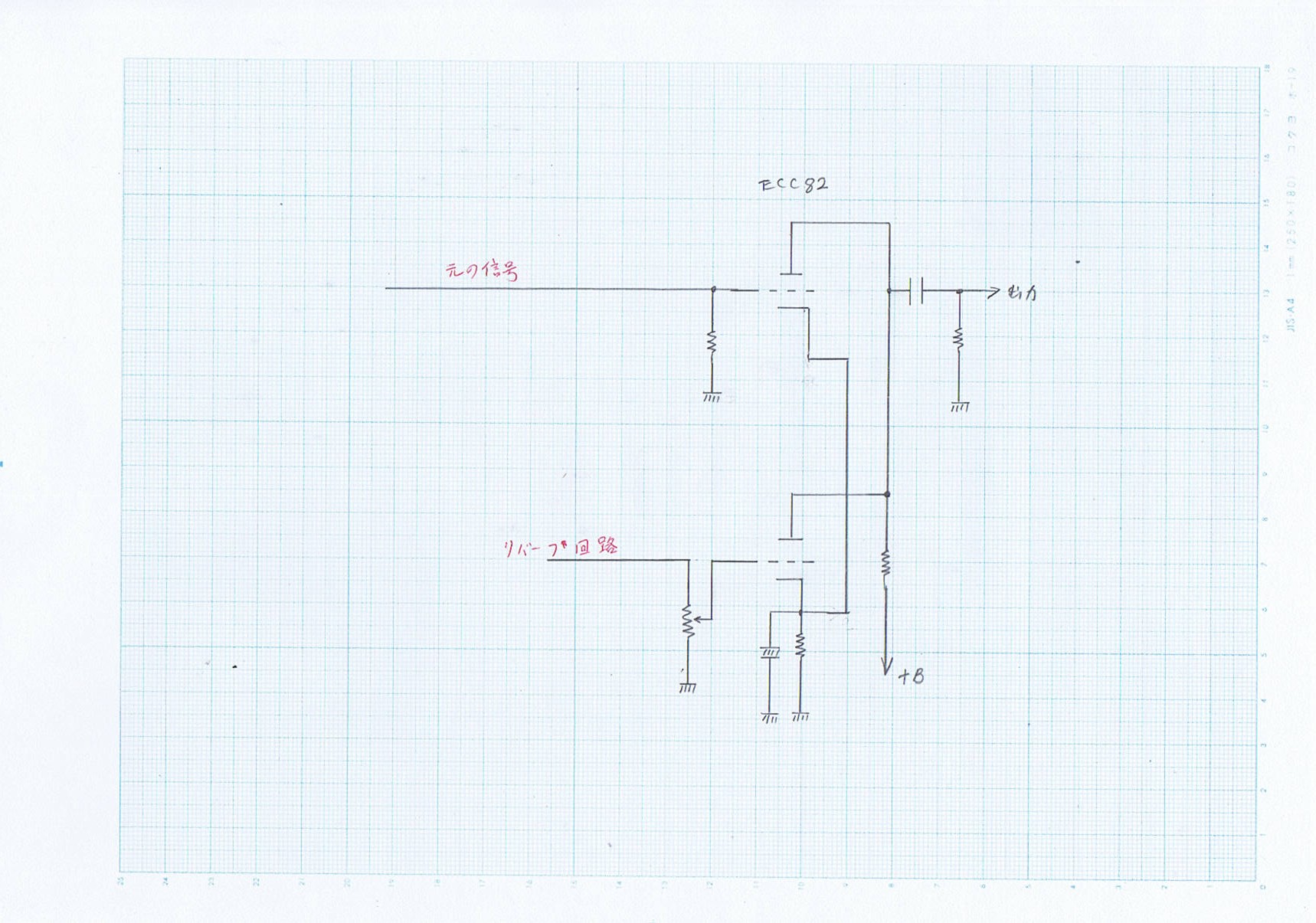

エーーー、今回考えた回路。



簡単でしょう。双三極管を使い（単管を２本使ってもOK）、グリットだけを独立。プレートとカソードは繋ぎます。
こうすると、プレート電流は其々のグリット信号にコントロールされます。

最初は、グリッドが二組有れば簡単なのに、って思ったのがきっかけです。
まだ実験していませんが、巧く行く筈。

あ、問題点を感じましたら、ご教授をお願いします。




追記、図面では真空管の出力がCR回路に成っています。
実際にはトランス出力で作ります。

[4回]

ギターアンプやカラオケ装置で御馴染のリバーブ装置。
要は、元の音にエコー分を追加する回路です。

下手な人ほど使いたがる・・・（大汗）。

人の事は言えないピンキー君。お世話に成ります・・・・・・・。

今回手に入れたリバーブユニット。信号音をコイルで機械振動に換える（スピーカーと同じ）。

その信号をもう一組のコイルで電気信号に戻します。

で、此の機械振動を伝えるのにスプリングを使うのです。
つまりスプリングの振動余韻を利用すると言う、いたって原始的な装置です。

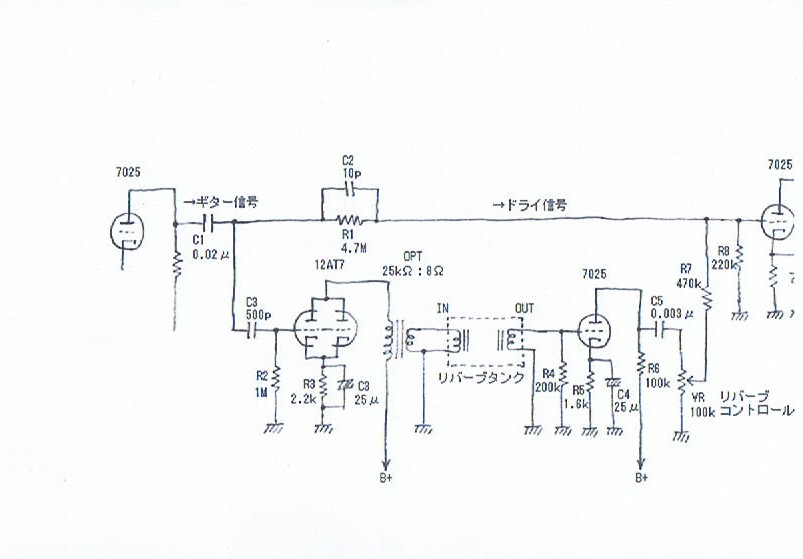

フェンダーの有名な回路です。

上のストレートが信号をその侭通して、下側がリバーブユニットで延びた信号を通します。

右端の真空管の入り口で、此の二つの信号をミックスするのですが、これで良いと思いますか？
リバーブ回路からの信号は右端の真空管に加えられるだけではなく、通常信号ラインを逆流してリバーブ入力に戻ります。

１２AT７の出力トランスしだいなんですが、正帰還にも負帰還にも成るんですね。
勿論リバーブユニットが入りますから、その辺の位相は・・・・・・（大汗）。

で、其れを防ぐ為に、上の信号ラインにとんでもない高抵抗を入れて、此の不都合を防ごうとしています。

基本、良い音（入力信号を汚さない）が欲しければ、高抵抗は非常に拙い（ギターアンプの中身は高抵抗が多い、オット昔のマッキンやマランツも同様）。

僕のアンプの秘訣は、此の高抵抗を使っていない、と言うのもあるんです。
此の信号の逆流を防ぐ方法。交流ですからダイオードも使えませんし・・。

で、コロンブスの卵的な回路を考えています。
机上では何も問題は無い筈。

公開しても良いんですが、僕が作る前に誰かに作られたら悔しいんで、製作したら公表します（笑）。



昔、あるマニアの方がやっていました。
レコードプレーヤーを２台持っていたのですが（２台とも高級機）、アンプにフォノ入力が一組しかなかった。
で、その方は二股ピンを使って、アンプへ繋いでいたのです。

この場合、プレーヤーの出力はアンプへ入るだけではなく、使っていないプレーヤーへも入るのです。
つまり二つのカートリッジがパラレル接続。
僕は目が点に成ったのですが・・・・・・・。

基本です、信号を二つに分けるのは、インピーダンスだけ考えれば良いので簡単です。
二つの信号を合わせるのは、非常に難しいと理解してください。

[2回]

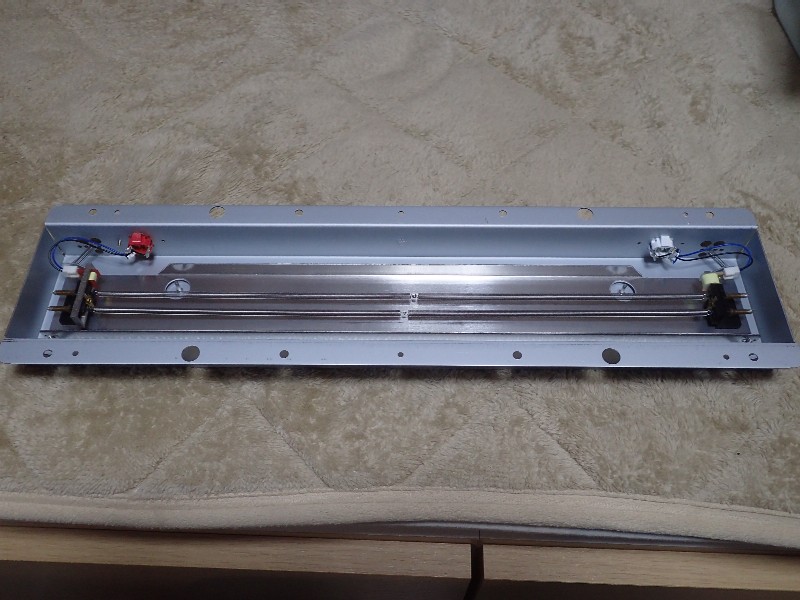

リバーブタンクが入荷しました。
昔、LUXKITのギターアンプを組みましたから、どんな物かは知っていましたが・・・・・。

サイズが全然違う。LUXKITの時は、スプリングは１本で長さも１０数センチ。

今回のスプリング長は３０cmを越えているし、スプリングも２本。



かなり大きな物です。アンプシャシを大きくしないと内蔵は出来ません。

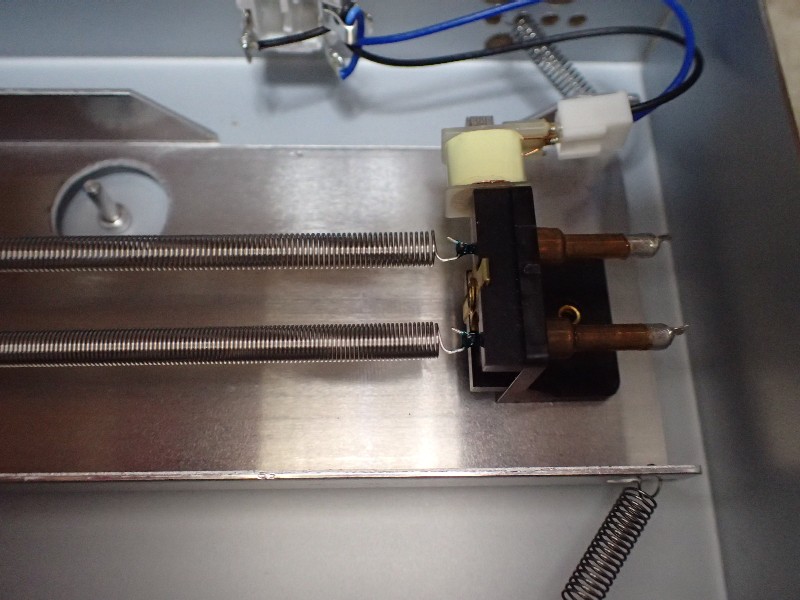

入力側のコイルと振動部分。出力側も基本的には同じ構造です。
黄色の小さなパーツがコイルです。
此のコイルに信号電流を流します。
コイルに内蔵してある磁石が振動。その振動をスプリングに加える。
スプリングの反対側にも同じ構造があって、其方のコイルが発電。

まあ、ナント言うか・・・・・・（笑）。

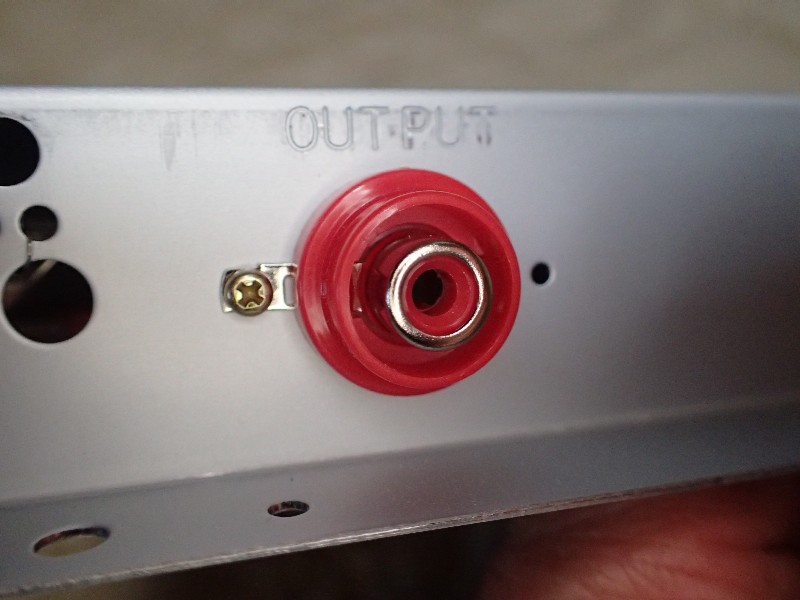

コイルの入出力端子。



先のブログでコケにしたピンジャック（笑）。
勿論使いませんよ。
更にの問題。この様に機械振動を扱うユニットに大切なのは、ハウジングの機械強度（スピーカーだってフレームが大事でしょう）。

ペラペラの鉄板製です。
まあ、この辺の改造は得意中の得意。
御馴染のアルミ削りだしに交換ですね。

今の構造では、スプリングエコーと鉄板エコーが混在しそうで・・・・（笑）。



序でに・・・・・。
使われているスプリング。此れの交換も試したいです。
スプリングって特注が普通ですので、この辺は大丈夫なんですね。
２本のスプリングを同じ物にする必要も有りませんし。
ノーマルスプリング。途中に繋ぎ目が有るのも気に成っています。

あ、間違った認識をされると困りますので・・・・・。
２本のスプリングを違うレートにする。
リバーブ音の違いも有るでしょうけど、狙いは違います。
同じスプリングですと、共振周波数も同じ。
もう判りましたよね。スプリングのレートが違うと、共振周波数も変わります。
お互いに相手のスプリングの共振を押さえる働きをするんですね。

現在のギターアンプ。共振周波数を避けて低域をカットしています。
スプリングどおしが共振を抑えれば、もっと低い周波数でも使えるリバーブに成るのではないかと・・・。
あ、勿論それがギターの音色にプラスに成るかは判りません。でも試してみたいんですよね。
メーカーコピーは退屈です（笑）。
