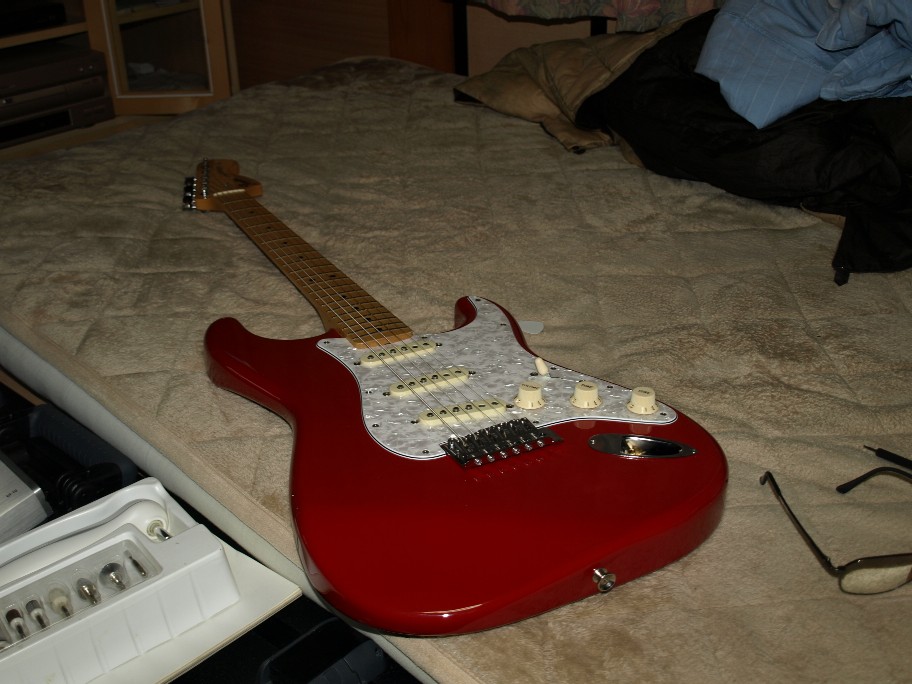

只今のベットの上。



１週間後にはピックアップ一式が交換されるジャパンストラト。

ハイ、再調整です。練習を始めたらエッと思う事が有りまして・・・。

弦高が今一合ってない。
と成るとピックアップの高さも・・。

交換する前に、僕の腕の限界で最上の状態にしたいんですね。

その状態から、新しいピックアップへ交換。テスト。

今の状態が悪い侭で交換したら正しい判断は出来ません。

つまり、交換したピックアップよりも、今の侭の方が良い。と言う判断も有り得るんです。
無駄使いって思う方もいるでしょうけど、僕にとっては授業料。

兎に角エレキギターの経験が浅過ぎる。授業料を払わないとスキルアップは難しいんです。



そんな訳で、僕にとっての１本はまだまだ判りません。でも買って色々と楽しんだ。結果こいつが・・・・。
それで良いと思っています。

[3回]

此処へ来られている方は、オーディオが主体でギターにはあまり詳しくない方が多いかと思いましたので、超初心者（僕も含めて）の方にも判り易い様に・・・。
ギターに詳しい方には退屈する話かも知れません。

エレキギターのピックアップ（マイク）の構造は、レコードプレーヤーのカートリッジと非常に似ています（発電原理も）。
要はマグネットとコイルの関係を巧く使って、コイル両端に弦の振動を電圧として出して来ます。

此れをアンプで増幅してスピーカーへ送る。
オーディオの世界と同じです。

で、ハーフトーン。
この場合は２個のピックアップのコイルをパラレル接続をし、両方のピックアップの信号の合成信号を増幅するんですね。

此処迄は、殆どの人が理解していると思います。

此処で電気屋さんは煩い（笑）。

本当に合成信号に成っているのでしょうか？

有る意味正解ですし不正解でも・・・・・。

AとBのコイルから信号が出ます。ピックアップの位置が違うので、弦振動の高調波（倍音）成分は位相ずれを起こしています。
勿論此れが悪いって言っているのではないんですよ。
この違う信号が混ざり合って、独特のハーフトーンが生まれます。

で、問題です。
Aのコイルから出力された信号は全てアンプへ届くのでしょうか？
AのコイルとBのコイルはパラレル接続。

そうなんです、Aのコイルから出た信号はBのコイルへ流れ込むんですね。
逆も勿論起きています。

あ、音の好き嫌いは考えていません。
あくまでも純粋に電気的にどう成っているかを考えています。
正しいブレンド方法は・・・・。
極論を言っちゃうと、僕のギターアンプのミックス回路が一番理に適っているんですが、真空管をギター内蔵なんて・・・（FETでも出来る筈ですがその方の知識が不足しています）（大汗）。

完全ではないけど、もうチョイ電気的に真っ当な回路を考えて見ます。
勿論、こちらの方が良い音がすると言う保障は有りません。
この辺がオーディオと楽器の違うところなんですね。




この場合、ミックスSWを追加するようですね。
SWだらけのストラトってかっこ悪いかなー・・・・。
VRの追加でミックス割合も・・・・・・・・（電気屋は・・・）。

あ、演奏中に弄らないんなら、多芯シールドで其々のピックアップ出力を直接アンプへ。
アンプ側で弄る。これなら何でも来いですけど・・。

軽く追記。
只今練習中。使っているギターはアメプロのストラト。

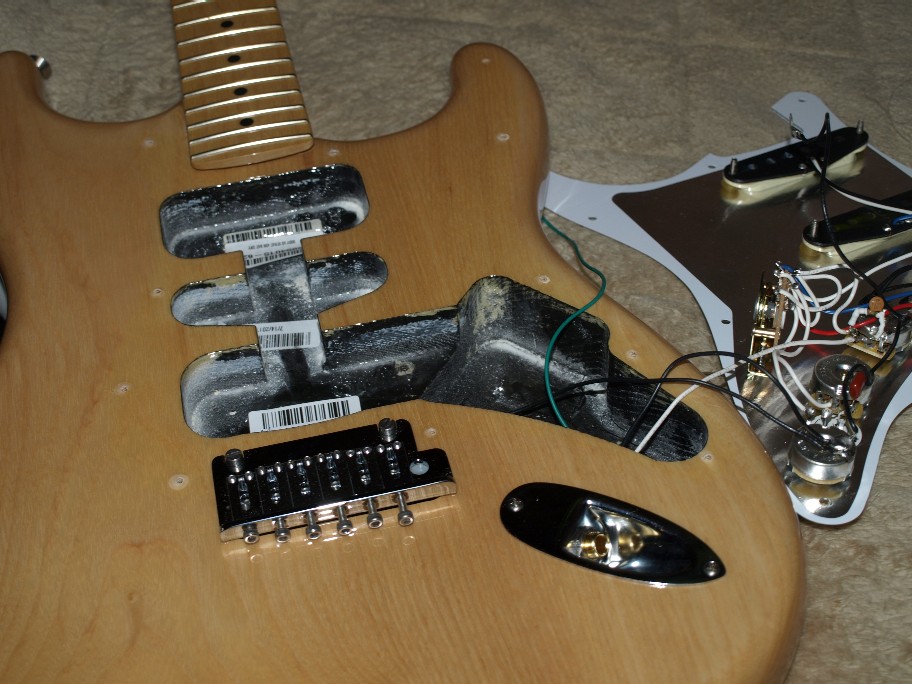

最近弄ったのは、例の配線引き回し（コールドとアースを独立させる）。

元々好きだった、ネックピックとミドルピックのハーフトーン。
音色は良いんだけど今一エッジが丸まる。要は今一甘い表現。
配線の変更だけで、この不満がなくなりました。
オーディオアンプなら十分想像出来る変化なんですけど、ギターでは初めてのチャレンジ。

今夜の練習はアメプロストラトで行っちゃいそう。
ゲロしちゃいますけど、永年の憧れで手に入れたアメプロストラト。
永年の経験で選んだのではなく、単に憧れ。
其の侭済んじゃえば平和なんですけど、選んだギターは本当に僕にとって最高の物なの？

そんな浮気心で３本のギターが追加されました。

で、安心。ヤハリこいつか・・・・。

[2回]

テレキャスもどきの調子が上がると、他のギターも同じ改造がしたく成ります。
どれからやろうかな？



写真で判りますよね。アメプロストラトです。

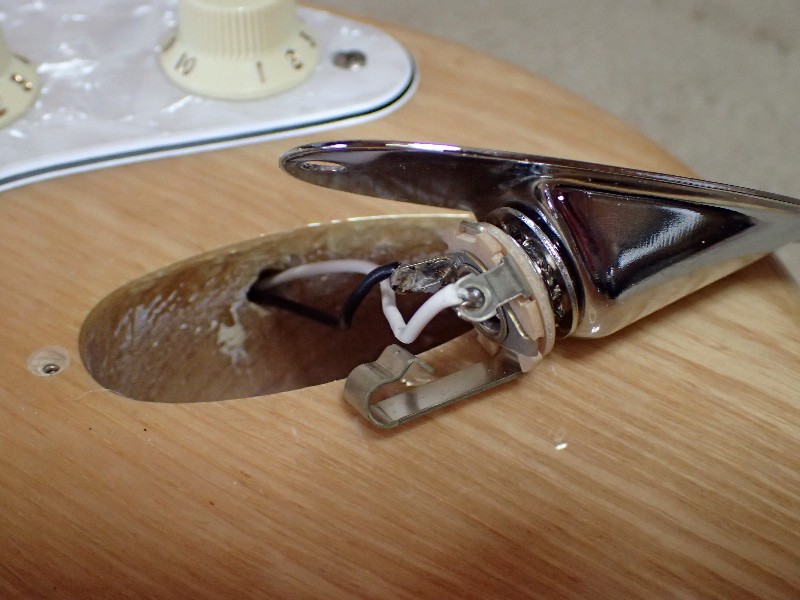

木ネジ二本を外して、フォーンジャックを取り出します。

このジャックを、スイッチクラフトのステレオタイプへ交換です。

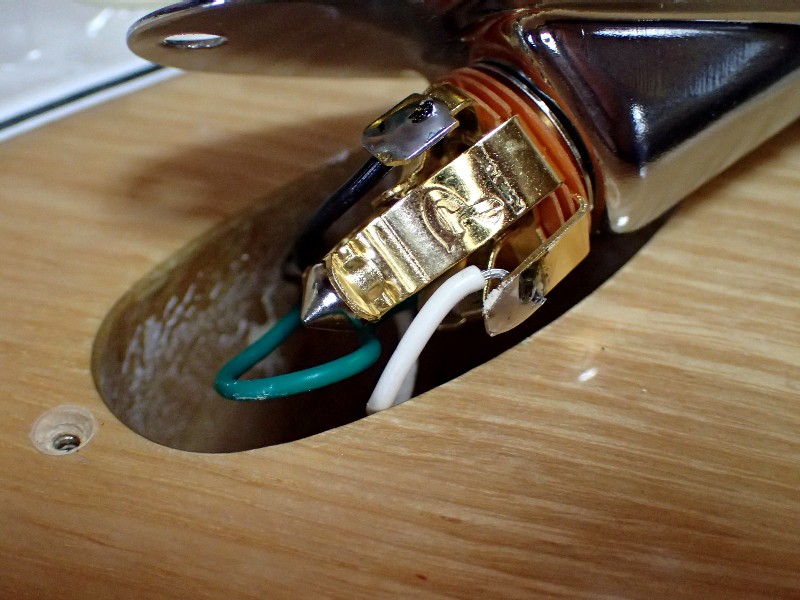

で此れが・・・・・・・・（涙）。

取り付きません。本体の穴とどの方向へ取り付けても干渉します。
モノラルの電極１本でしたらギリギリ平気なのですが、電極が２本立っているステレオタイプはゴチンコしちゃうんですね。

本体を削っちゃおうかなー・・・・（オイオイ恐れ多い・・・・）。

で、ピコン。以前kou onoさんから紹介されたピュアトーンジャック。
アイツなら短いぞ。



もう一度外すのはイヤなので、コールド端子にグリーンの配線を半田付けし、穴に押し込みます。

コイツを使わなかった理由は、取り付けねじがゆるい（グラグラ）。

でね・・・・・・・（笑）。



スイッチクラフトとネジ規格は同じです。

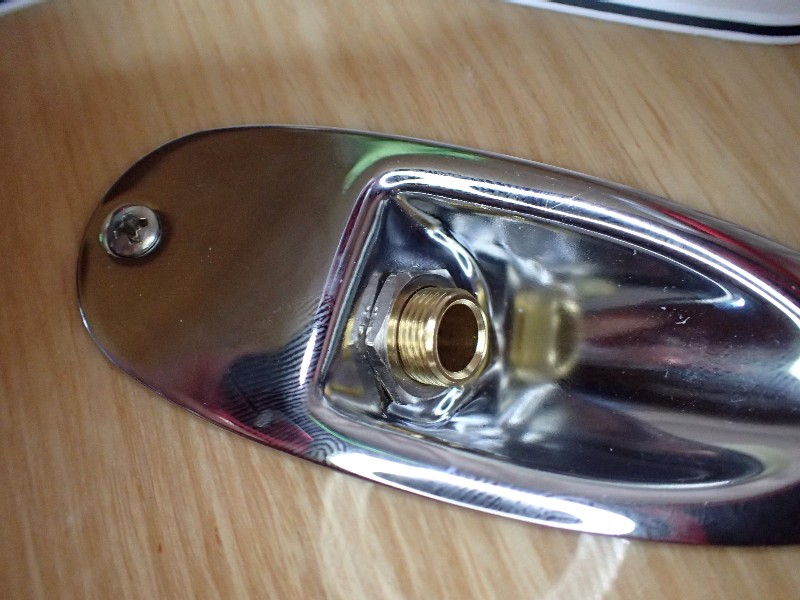

なんとスイッチクラフトのナットを使うとグラグラしません。
要は雄ねじは大丈夫。雌ネジ側のナットの穴が広めの様です。

シッカリと取り付けられて、本体との干渉もゼロ。

暫く弾いていなかったので、この状態で練習。
アメプロの音を僕が思い出したら改造開始です。


実は２～３週間アメプロで練習をしていなかったのです。
で、暫くぶりに弾いて見ると・・・・・・。
僕にはアメプロのネックが合っているみたい。
更にアンプの（スピーカーの）エージングが進んだ所為か、目茶良い音。
芯がしっかりとした音なんですね。
暫くぶりなのにチューニングも殆ど狂っていませんでした。
良いギターです。

[4回]

エーーー。本職の納品も無事に終わり、チョイの時間。

ギター内部の配線のアップが未だだったな。

そんな訳で・・・・・。



写真を撮る間も無かったので、どうアップしようか迷ったんですが、こんな図面で御勘弁を・・・ m(__)m

図面だけで、大体判ると思うのですが、軽く説明。
ちなみにギターは、フジゲンのテレキャスシンラインもどきです。
フロントピックアップがハムバッカー、リアピックアップはオリジナルと同じタイプのシングルコイル。
セレクターは３段タイプで、中間がハーフトーンに成ってます。

ハムバッカーからは４本の配線と、シールドの合計５本の配線。
ノーマルはコイルのコールドとシールドが繋がっていますが、此処を別々にします。
図面のコイル下の点線がシールドです。
要はシールドとコールドを別配線にするのです。

シングルコイルの下側の鉄板（？）もコイルのコールドと繋がっていますが、此処も外し、別途の線でアースポイント（ポット裏の金属部分）へ直接接続。

此れでアースラインとコールドラインを切り離せます。

で、問題はアンプ側も改造しないといけないのか？
出来る方はやって下さい。

出来ない方にも良い方法が有ります。
ギターとアンプを繋ぐシールドは作って下さい。
この場合２芯シールドを使います。

ギター側は、シールド、ホット、コールド其々別々に接続。
アンプ側は普通のモノラルフォーンを使い、コールドとシールドを繋いで半田付け。

この方法でも、ノイズレベルは確実に下がり、音質的にも良好に成る筈です。
２芯シールドには良質な物を選んで下さい。

僕個人的に、銅線にメッキ処理のして有る線材は敬遠しています（付帯音が付き纏いますので）。
銅その侭の方が好みですが、長期の使用で線材が錆びて来るのが欠点です。
その所為で、良い音のする寿命が短いですけど、線材其の物の価格は安いものですので、数年使ったら交換、と割り切っています。

と言う訳ですので、機器間を繋いでいるケーブルにも寿命が有ります。
問題は両端のコネクター。
空気の入れ替えがし難い構造の物はケーブル寿命が長いですし、空気の汚い地域では寿命が短くなります。

此処へ引っ越して驚いたのがこの点でして、金属が錆びません（正しくは硫化しません）。
で、実はNゲージのレール。今年に成って１回も掃除をしていないのですが、順調に走行しています（笑）。




で・・・・。
アップ後に更なる改造を見つけました。
ハムバッカーの音、更に良くなる筈。
改造後にネタをアップしますね。

２時間後の追記（笑）。
先にアップしましたシールド（ギター側はステレオ、アンプ側はモノラル）を作って見ました。
チューナー用に必要だったのです。
もう一度チューニングをしてからアンプへ接続。
バッチリです。ギター側の改造（配線の引き回し）だけで効果は十分に出ます。
半田付けの出来る人でしたら、誰でも簡単にローコストでグレードアップ出来ますよー。
