昔は散々作ったのに、此処へ引っ越してから一度も作っていなかった物。
ネットワーク用のコイル。
今回コアキシャルをバラシ、ウーハーだけにして良質なツィーターに交換する、定番のチューンを依頼されました（ハッキリ言っちゃうとコアキシャルはウーハーの性能に対してツィーターの性能がプア）。
そう成ると必須なのが良質なネットワーク。
ネットワークの作成には自信あり（笑）。本当に沢山のネットワークを作りましたが他のネットワークに負けた事ゼロ。
要は他のネットワークはまじめに作ってない（汗）。価格に縛られているので仕方が無いとは思うんですけど、製作者として思い切った物を作りたくは無いんですかね。
手間暇を一切考えないで作ったコイル。
特にこの時期（特に当地では）、気温が低く樹脂の硬化が目茶遅い。夏なら１時間で硬化するのに一晩でもまだ状態。
一番心配だったのは３年以上コイルを巻いていませんでしたので腕が・・・・・・。
巻き上がったコイルを見て奇遇だったかと・・。
後３個。来週初めに成りそうですね。
ついでに言っちゃうと、こんな面倒な事をしてなぜコイルを巻いているのか？
答えは簡単です。僕の欲しいコイルが市販されていない。
市販されているのなら、面倒な事はしないで買ってしまった方が楽。
僕の基本スタンス。僕の要求を満たす物が売られていたら、買っちゃいます。
売っていないので苦心して作っているのです。
ほんと、買った方が何倍も楽ですよー。
ネットワーク用のコイル。
今回コアキシャルをバラシ、ウーハーだけにして良質なツィーターに交換する、定番のチューンを依頼されました（ハッキリ言っちゃうとコアキシャルはウーハーの性能に対してツィーターの性能がプア）。
そう成ると必須なのが良質なネットワーク。
ネットワークの作成には自信あり（笑）。本当に沢山のネットワークを作りましたが他のネットワークに負けた事ゼロ。
要は他のネットワークはまじめに作ってない（汗）。価格に縛られているので仕方が無いとは思うんですけど、製作者として思い切った物を作りたくは無いんですかね。
手間暇を一切考えないで作ったコイル。
特にこの時期（特に当地では）、気温が低く樹脂の硬化が目茶遅い。夏なら１時間で硬化するのに一晩でもまだ状態。
一番心配だったのは３年以上コイルを巻いていませんでしたので腕が・・・・・・。
巻き上がったコイルを見て奇遇だったかと・・。
後３個。来週初めに成りそうですね。
ついでに言っちゃうと、こんな面倒な事をしてなぜコイルを巻いているのか？
答えは簡単です。僕の欲しいコイルが市販されていない。
市販されているのなら、面倒な事はしないで買ってしまった方が楽。
僕の基本スタンス。僕の要求を満たす物が売られていたら、買っちゃいます。
売っていないので苦心して作っているのです。
ほんと、買った方が何倍も楽ですよー。
[9回]
今日は朝から雨。
で、僕はと言うと只ひたすらコイルを巻いている一日でした。
アップする程のネタじゃないんだけど、アップしないと遊んでいると思われているみたいで・・・・（汗）。
で、僕はと言うと只ひたすらコイルを巻いている一日でした。
アップする程のネタじゃないんだけど、アップしないと遊んでいると思われているみたいで・・・・（汗）。
[2回]
久しぶりの仕事。
作り方は http://hayashilab.syuriken.jp/aucoil05.htm
引っ越して初めてのコイル巻き（笑）。
本当は僕のコイルを巻く予定でエナメル線を一巻（３０kg）買ってたんだけど、僕の方は予定がコロコロ変わり、進展せず。
そんなこんなしていたら、ネットワークの注文が入りました。
今回はアルテックの６０４にツイーターを付けます。
昔の名機と言われているユニット。高域不足は否めません。
高域が出るとにぎやかに成ると思っている方はまだまだ。
弦や人の声がしっとりとします。
にぎやかにしてしまうのはネットワークの設計ミス（素子の所為も）とユニットの位置調整の不良。
単にメーカー発表のインピーダンス値を鵜呑みにして計算するところからミスは始まります。
今回もインピーダンス測定に遠距離を行って来ました。
僕のネットワーク製作はユニットのインピーダンス測定から始まります。
それさえ手を抜かなければ一般の計算式でバッチリです。
作り方は http://hayashilab.syuriken.jp/aucoil05.htm
引っ越して初めてのコイル巻き（笑）。
本当は僕のコイルを巻く予定でエナメル線を一巻（３０kg）買ってたんだけど、僕の方は予定がコロコロ変わり、進展せず。
そんなこんなしていたら、ネットワークの注文が入りました。
今回はアルテックの６０４にツイーターを付けます。
昔の名機と言われているユニット。高域不足は否めません。
高域が出るとにぎやかに成ると思っている方はまだまだ。
弦や人の声がしっとりとします。
にぎやかにしてしまうのはネットワークの設計ミス（素子の所為も）とユニットの位置調整の不良。
単にメーカー発表のインピーダンス値を鵜呑みにして計算するところからミスは始まります。
今回もインピーダンス測定に遠距離を行って来ました。
僕のネットワーク製作はユニットのインピーダンス測定から始まります。
それさえ手を抜かなければ一般の計算式でバッチリです。
[3回]
コアキシャルをマルチアンプで鳴らす。
オイオイかも知れませんが、ユニットの特性を測ってしまうと（インピーダンスと能率）、せざるを得ないんですね。
ツイーターのインピーダンスが高い（１５Ω）か能率が高ければ何とか成るんですが・・・・。
で、マルチアンプ方式。ネットワークで行う場合とチャンネルデバイダーで行う場合の二通り。
まあ今回はチャンデバは流石に大げさ（最後はやるかも、笑）なので、ネットワーク方式でやります。
でも２ウェイですから行きますけど、３ウェイ以上でしたらチャンデバを考えます。
と言うのはプリの出力にパワーアンプが数台ぶら下がるんですね。
此れって結構プリの負担が大きくて問題が有るのです。

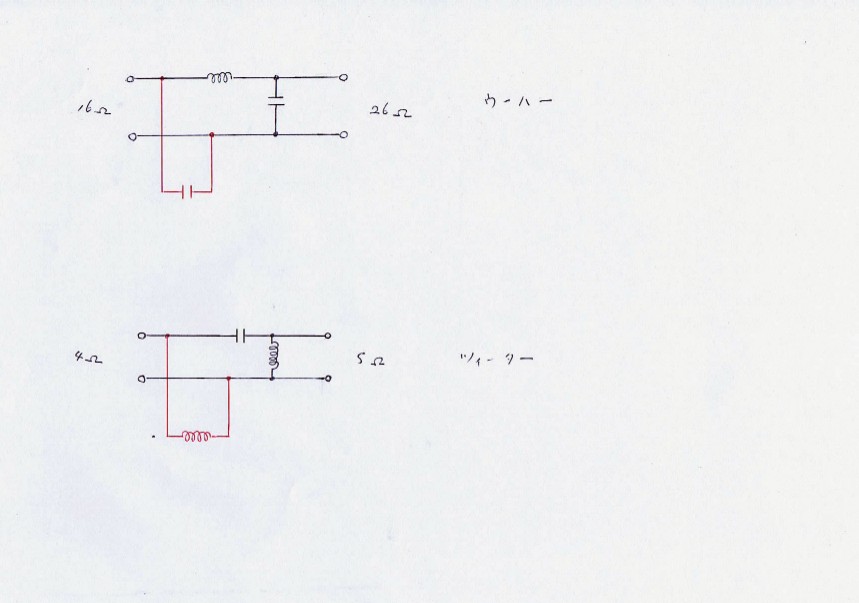

で、今回の回路図。
右の数値は僕の選んだクロスポイントでのインピーダンス実測値。
メーカーの発表値と比べたら・・・・（汗）。
基本的にコーン型ウーハーのインピーダンス公表値。
foでのピーク値の直ぐ右（高い周波数）の最低値を発表しています。其の侭周波数を上げると右肩上がりでドンドン高くなるんですね。
クロスポイントまで周波数を上げると公表値よりもかなり高くなるのが極普通です。
ネットワークのCL値の計算式。思い出してみて下さい。必ずユニットのインピーダンスを入力するんですね。つまり此処での計算式にクロスポイントのインピーダンスを入力しないと正しいCLの値は出ないのです。
此処が僕がネットワークを作る時には必ずインピーダンスを測定する理由です。
コアキシャルのインピーダンスも・・・・・・・。
で、ネットワークってローパスだけとかハイパスだけで独立して考えると成り立たないんですね。
一般の計算式は１台のアンプで駆動して、ハイパスとローパスは並列に繋がれているのが原則なのです。
マルチアンプで駆動すると、並列に入っている他チャンネルが無く成りますので、計算式どおりの減衰は出来なく成ります。
それで赤で記入してあるCLが必要なんですね。
要はパワーアンプは全帯域を出力するのにハイパスは高域しか通さない。この高域しか通さないと言う考え方が間違い易く、正しくは低い周波数のインピーダンスを持ち上げているだけなんですね。で結果低域は流れ難く・・・・。
流れにくいだけで流れないではないのです。
で、僕の様にスピーカーのインピーダンス変動に強いアンプを使っていると、ハイパス回路を通しても、低域をユニットに流してしまうのです。
で、この余った低域を流してしまうのがネットワークの入り口にパラに入っているLなのです。
この赤の部分。半導体アンプには絶対に入れないで下さいね。
アンプが壊れます。
僕のアンプには必須のパーツです。
暫らく振りにコアキシャルをマルチアンプで。
当時のアンプと今のアンプでは結構違いが有るので、僕も楽しみです。
エナメル線。早く来ないかな。
オイオイかも知れませんが、ユニットの特性を測ってしまうと（インピーダンスと能率）、せざるを得ないんですね。
ツイーターのインピーダンスが高い（１５Ω）か能率が高ければ何とか成るんですが・・・・。
で、マルチアンプ方式。ネットワークで行う場合とチャンネルデバイダーで行う場合の二通り。
まあ今回はチャンデバは流石に大げさ（最後はやるかも、笑）なので、ネットワーク方式でやります。
でも２ウェイですから行きますけど、３ウェイ以上でしたらチャンデバを考えます。
と言うのはプリの出力にパワーアンプが数台ぶら下がるんですね。
此れって結構プリの負担が大きくて問題が有るのです。
で、今回の回路図。
右の数値は僕の選んだクロスポイントでのインピーダンス実測値。
メーカーの発表値と比べたら・・・・（汗）。
基本的にコーン型ウーハーのインピーダンス公表値。
foでのピーク値の直ぐ右（高い周波数）の最低値を発表しています。其の侭周波数を上げると右肩上がりでドンドン高くなるんですね。
クロスポイントまで周波数を上げると公表値よりもかなり高くなるのが極普通です。
ネットワークのCL値の計算式。思い出してみて下さい。必ずユニットのインピーダンスを入力するんですね。つまり此処での計算式にクロスポイントのインピーダンスを入力しないと正しいCLの値は出ないのです。
此処が僕がネットワークを作る時には必ずインピーダンスを測定する理由です。
コアキシャルのインピーダンスも・・・・・・・。
で、ネットワークってローパスだけとかハイパスだけで独立して考えると成り立たないんですね。
一般の計算式は１台のアンプで駆動して、ハイパスとローパスは並列に繋がれているのが原則なのです。
マルチアンプで駆動すると、並列に入っている他チャンネルが無く成りますので、計算式どおりの減衰は出来なく成ります。
それで赤で記入してあるCLが必要なんですね。
要はパワーアンプは全帯域を出力するのにハイパスは高域しか通さない。この高域しか通さないと言う考え方が間違い易く、正しくは低い周波数のインピーダンスを持ち上げているだけなんですね。で結果低域は流れ難く・・・・。
流れにくいだけで流れないではないのです。
で、僕の様にスピーカーのインピーダンス変動に強いアンプを使っていると、ハイパス回路を通しても、低域をユニットに流してしまうのです。
で、この余った低域を流してしまうのがネットワークの入り口にパラに入っているLなのです。
この赤の部分。半導体アンプには絶対に入れないで下さいね。
アンプが壊れます。
僕のアンプには必須のパーツです。
暫らく振りにコアキシャルをマルチアンプで。
当時のアンプと今のアンプでは結構違いが有るので、僕も楽しみです。
エナメル線。早く来ないかな。
[3回]

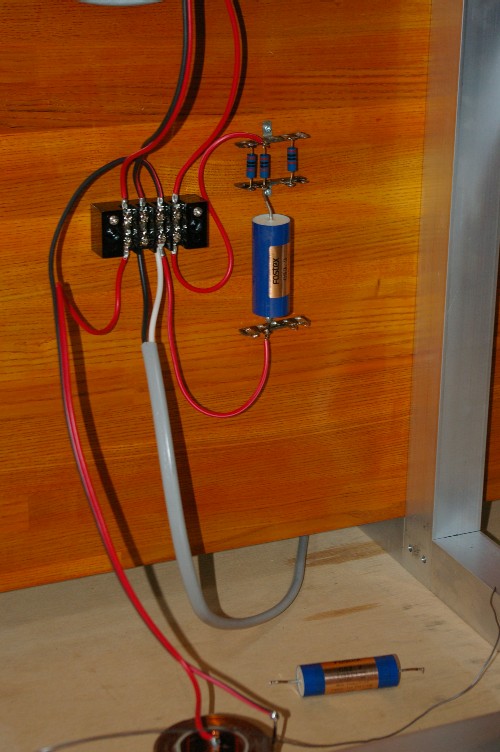

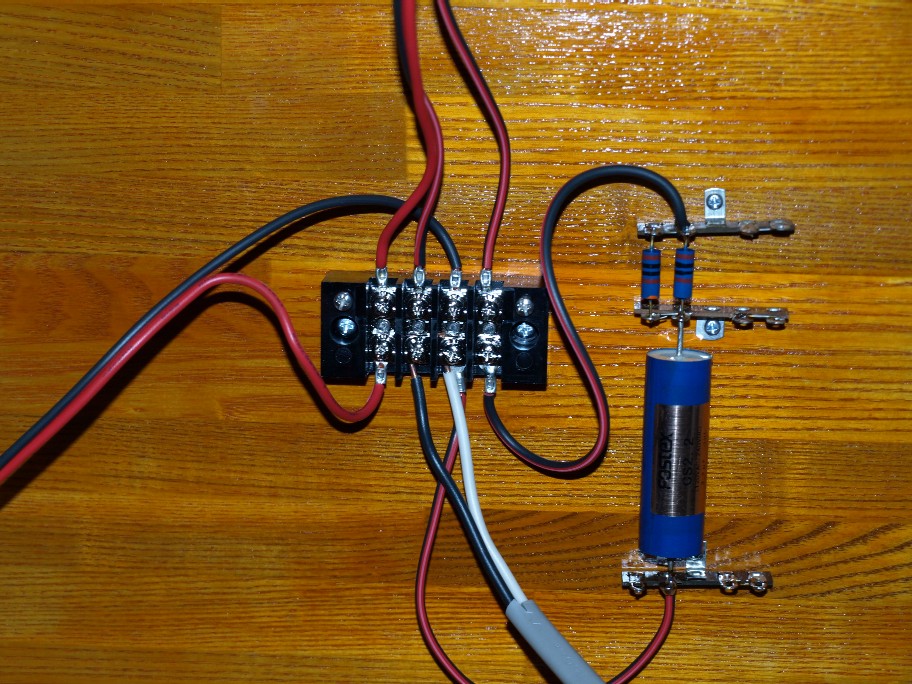

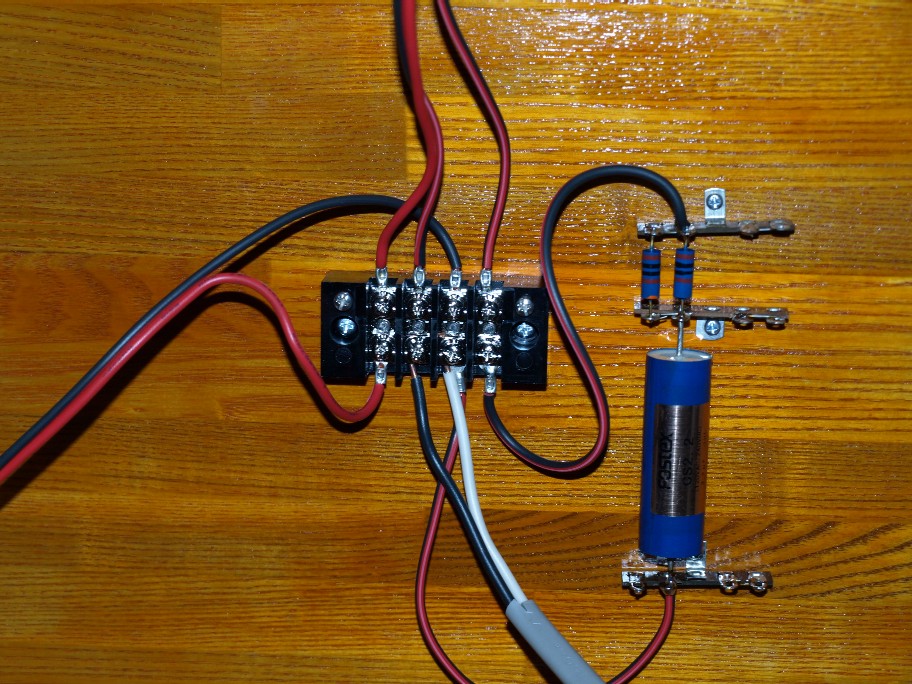

先程のアップ写真との違いが判りますか？
コンデンサーの上の抵抗器、２個から３個に増えています。

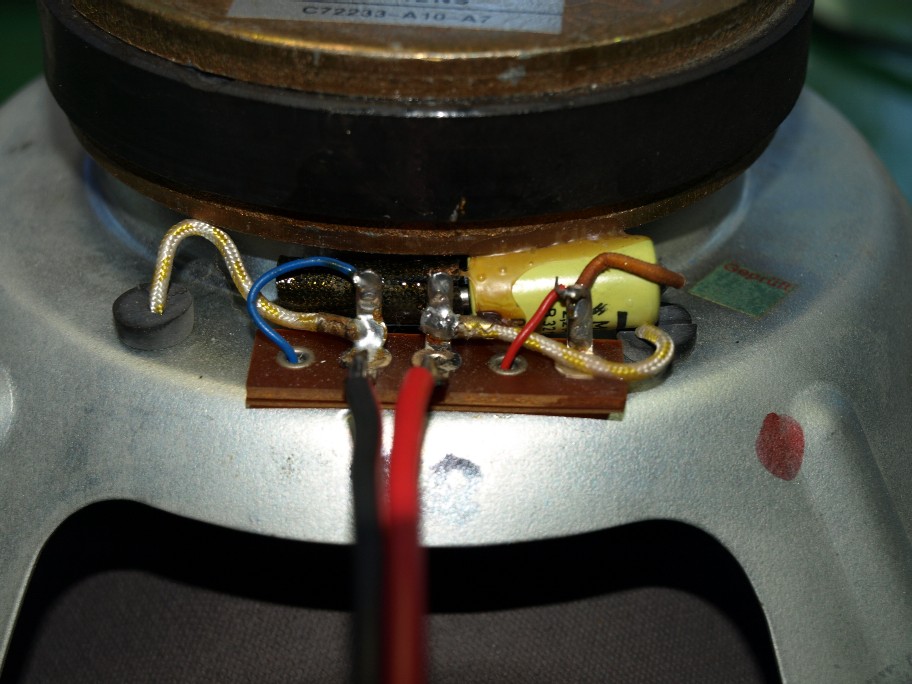

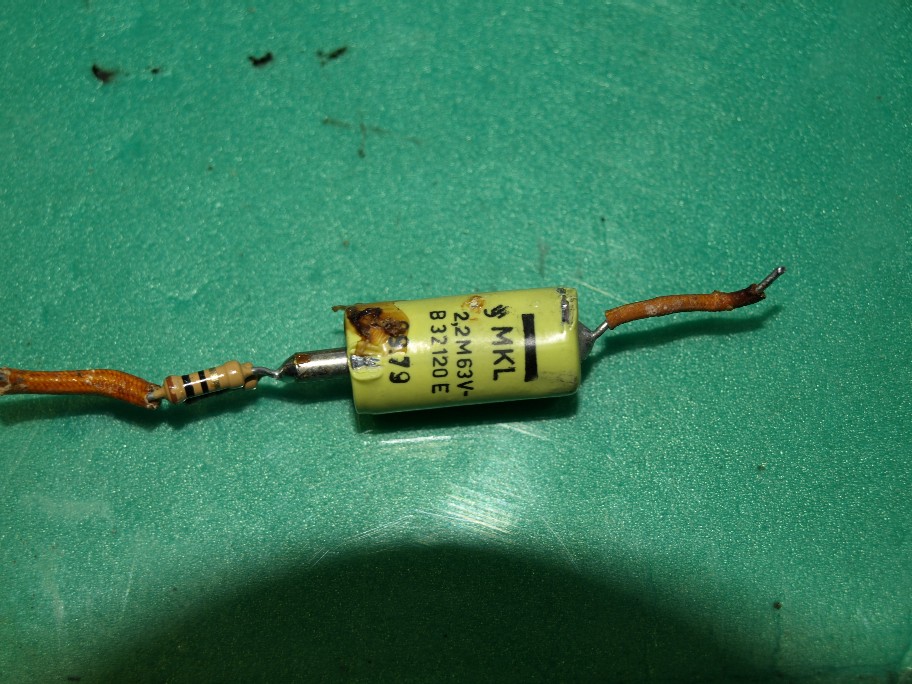

コアキシャルのツィーターには５Ωと２,２μがシリーズに入っているんですね。
先程は２,２μを３,３μに交換しました。
此れでクロス周波数が下がったのです。
でもレベルをもうチョイ上げたい。

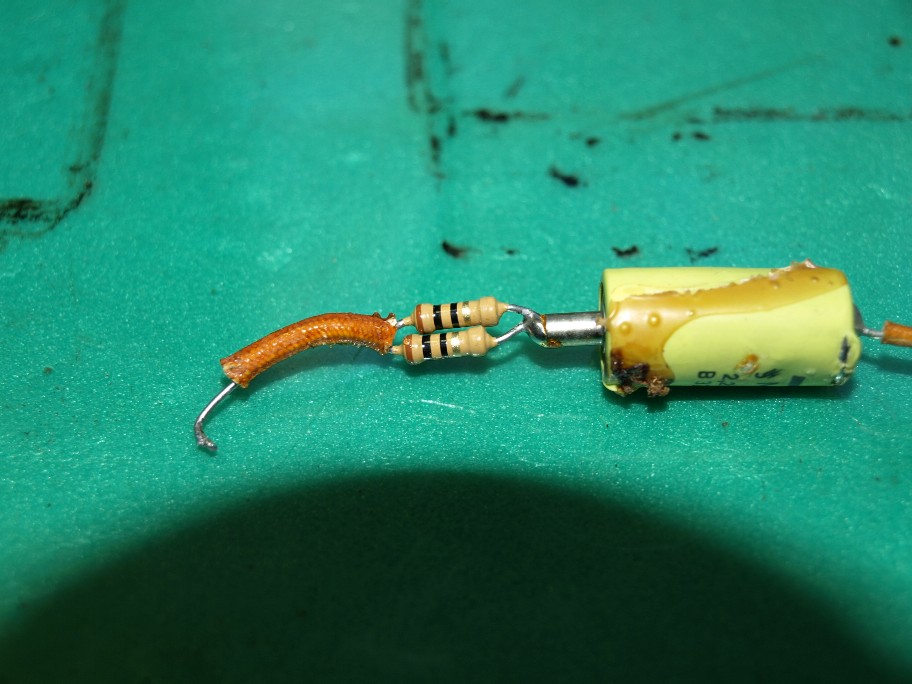

と言う事で１０Ω２個パラって５Ωにしていたんですが、１０Ωを更に１個追加、３,３Ωにしたんです。
レベルは合いましたが・・・・・・。
ネットワークの計算式が体に染み付いている方なら判りましたよね。
此処の抵抗値を下げるとクロス周波数は上がるって・・。
と言う事で、更にコンデンサーの容量を上げます。
ネットワークの調整ってこういう事なんです。
散々弄くっていると、この辺が聞いているだけで判って来るんですね。
あ、チョイ追記。
追加した抵抗。馴染みの人はお判りのRMGです。
リード線が短いのに気付きましたか？
以前アンプで使っていた中古の抵抗です。
自分が使うのには、新品は勿体無くて使えないんです。
生産が終って結構な時間が経ちました。
1/2Wの抵抗器は代わりに成る物を見つけました。
残念ながら１W級が見つからないんですね。
一般市販品よりも良い物は見つけましたがRMGと同等品は・・・・・・。
生産完了時にかなり買い込んだRMG。
流石に手持ちが少なく成りました。
RMGでアンプを組みたい方は早目に申し込んでください。
[0回]
今夜の鍋は旨かった（笑）。
鍋が旨いとお酒もすすむ。
チョイト千鳥足で試聴室（昼間はです、夜は僕のプライベートルーム）。
昨日買って来たファンヒーターに火を入れ、更にストーブにも（室温６℃）。
部屋が暖まってきたのを確認してからレコードに針を下ろす（寒過ぎる部屋でのレコードへ針を下ろすのは厳禁です）。
聞きなれたピアノのフレーズ。
まったく、音楽を楽しめれば済む事なのに・・・・・・。
職業病です、装置の色々な点が耳に付く（そう成らない様に、音楽が楽しめなく成ります）。
今の音、クロス付近が薄いんじゃない（この辺で職業病が明らかに）。
と言う事で・・・。

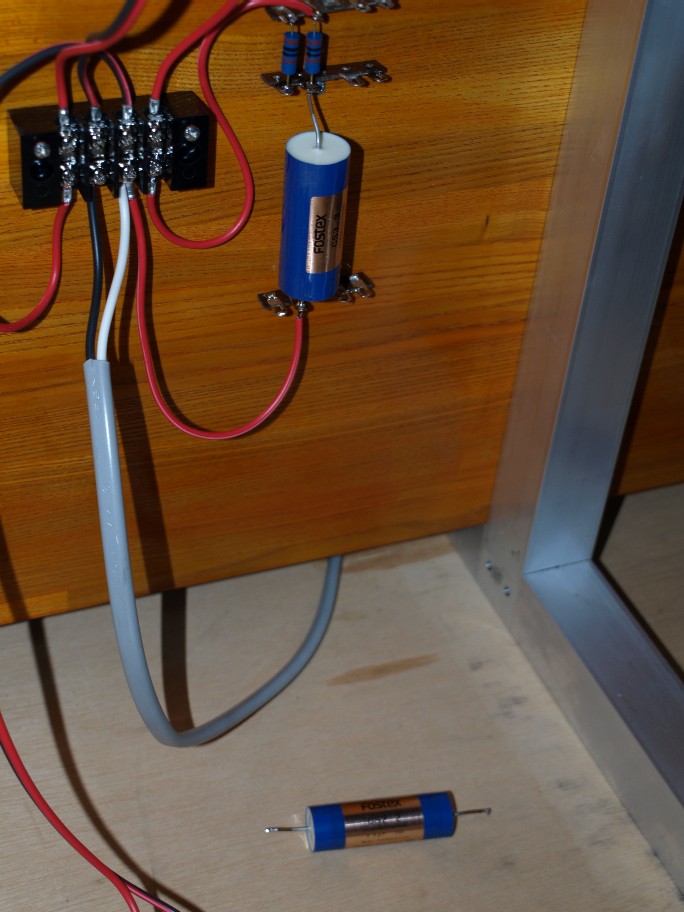

ツイターのコンデンサーを大きくしました。
で、何のスピーカーでも真似しないで下さいね。
ツィーターがコーンですので出来る荒業です。
試聴（音楽を楽しみたかったのに、汗）。
正解。絶対に正解。
で・・・・・・・・・・。

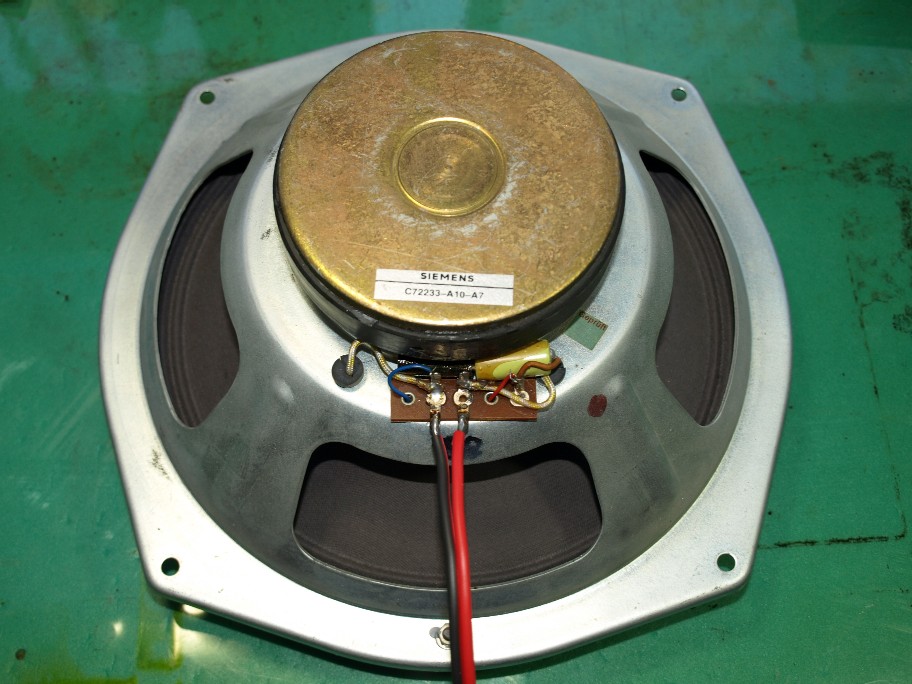

コアキシャルのツィーター。ウーハーの１０Wと比べたら・・・・・・・。
僕はコアキシャルが好きなのではなく、１０Wが好きなのだとつくづく感じて・・・・。
鍋が旨いとお酒もすすむ。
チョイト千鳥足で試聴室（昼間はです、夜は僕のプライベートルーム）。
昨日買って来たファンヒーターに火を入れ、更にストーブにも（室温６℃）。
部屋が暖まってきたのを確認してからレコードに針を下ろす（寒過ぎる部屋でのレコードへ針を下ろすのは厳禁です）。
聞きなれたピアノのフレーズ。
まったく、音楽を楽しめれば済む事なのに・・・・・・。
職業病です、装置の色々な点が耳に付く（そう成らない様に、音楽が楽しめなく成ります）。
今の音、クロス付近が薄いんじゃない（この辺で職業病が明らかに）。
と言う事で・・・。
ツイターのコンデンサーを大きくしました。
で、何のスピーカーでも真似しないで下さいね。
ツィーターがコーンですので出来る荒業です。
試聴（音楽を楽しみたかったのに、汗）。
正解。絶対に正解。
で・・・・・・・・・・。
コアキシャルのツィーター。ウーハーの１０Wと比べたら・・・・・・・。
僕はコアキシャルが好きなのではなく、１０Wが好きなのだとつくづく感じて・・・・。
[0回]

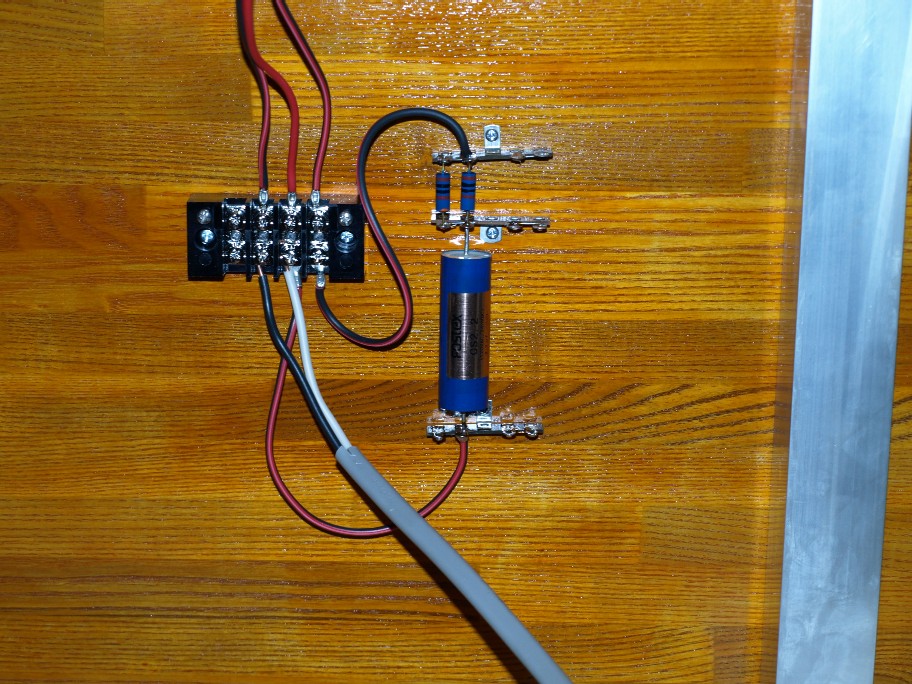

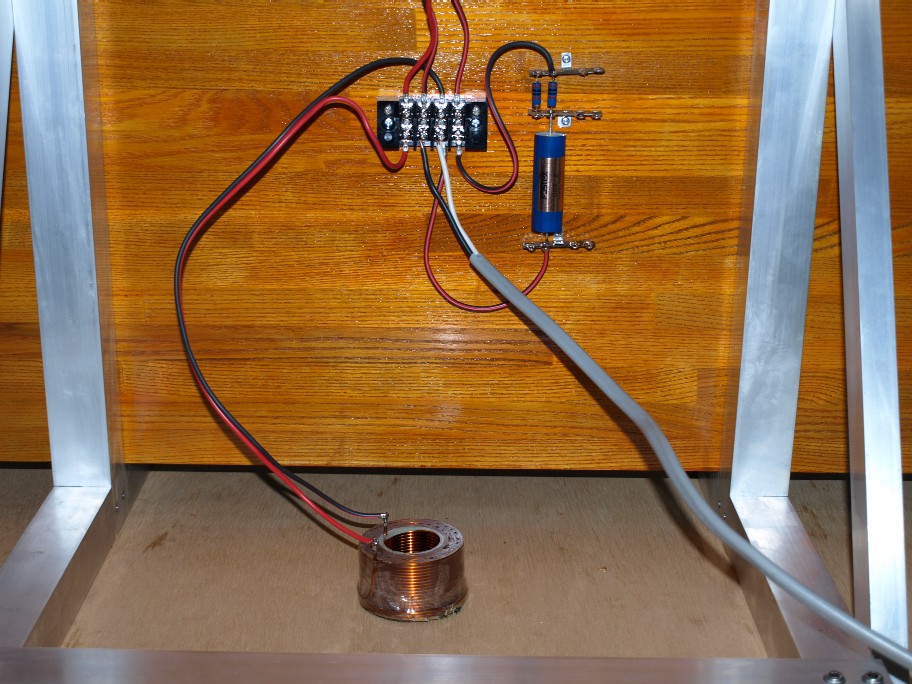

先にアップした写真とチョイ違う。
遊んでいた左端の端子にもシッカリと配線が・・・・・・。
種明かし。
ストックのコイルに丁度良いのが有ったので・・。

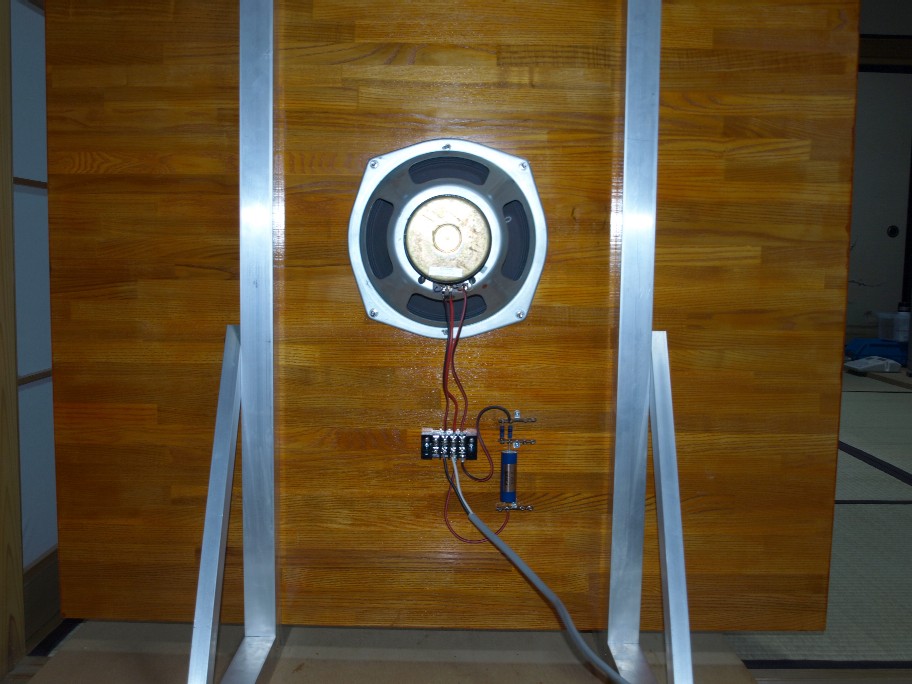

折角鳴り出したコアキシャル。
ノーマル状態を維持したのは２４時間も無い。
知ったかぶりで言う人。
『メーカーはこのコンデンサー込みで音作りをしている。本来の音を聞くには弄ってはならない。』
まあ、この類の話を僕は笑って聞き流します。
こんな事言っている人、メーカーの実態を知らない素人さん。
SPUだって、シェル込みで音作りって信じている。
まあ、メーカー宗教の信者さんだから仕方が無いか（笑）。
兎に角、オリジナルのネットワークの音には我慢が出来なかった。
そりゃエージングをすればチョットは良く成ると思う。
でも限界も感じるし、其の限界値は僕の要求値のはるか下。
生意気に聞こえるかも知れないけれど、正直な気持ちだからしょうがない。
２０代後半。仕事柄散々色々なメーカーの試聴室やレコーディングスタジオに出入りしていた。
悪いけど、ショックを受けた事は一度も無い。
少なくとも、僕の欲しい鳴り方はしていなかった。
単に大音量の素人騙しにしか・・・・・・。
此処迄ネットワークを弄くって、何とか聴ける。
残りはマグネット押さえ。
と言いながら、内心ではコアキシャルのウーハー（１０W）は秀作だけど、ツィーターが・・・って思っていたりして・・・・・。
[0回]
もう、写真だけで判りますよね。
疲れた・・。
