ある程度の掃除が出来たら、まずパワー管のアイドリング電流値の測定です。
万が一、オーバー電流が流れていますと、測定中にパワー管やその他のパーツを痛めてしまいます。
測定は敏速さが要求されます。
ぐずぐずしていたらパワー管のプレートが赤熱。でも成ったら、入手が難しいパワー管を駄目にしてしまう恐れも有るのです。

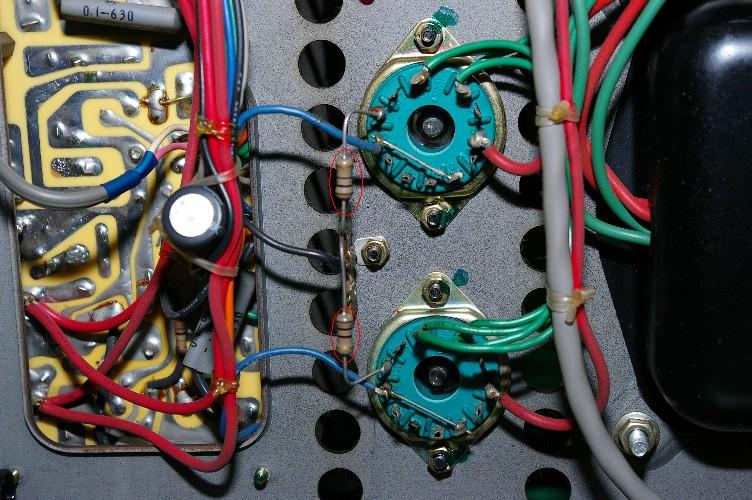

赤丸で囲んである１０Ωの抵抗。
アイドリング電流を測る為に取り付けて有ります。
カソードとアースの間に入っていますので、電流値が５０mAなら、０.５Vが抵抗の両端に現れます。

じゃあ、この抵抗の両端にテスター棒を当て、電圧を測れば良いんだな。って直ぐに始めてしまいます？

チョット拙い。古いアンプです。１０Ωの抵抗値を信用しますか？
僕は疑って掛かります。
実際に抵抗値が狂っていて測定が出来なくなったアンプを見ていますので、信用出来ません。

各パワー管に一本ずつ付いていますので、測定です。
今回は４本ともOK。若干は違っていますが誤差範囲。

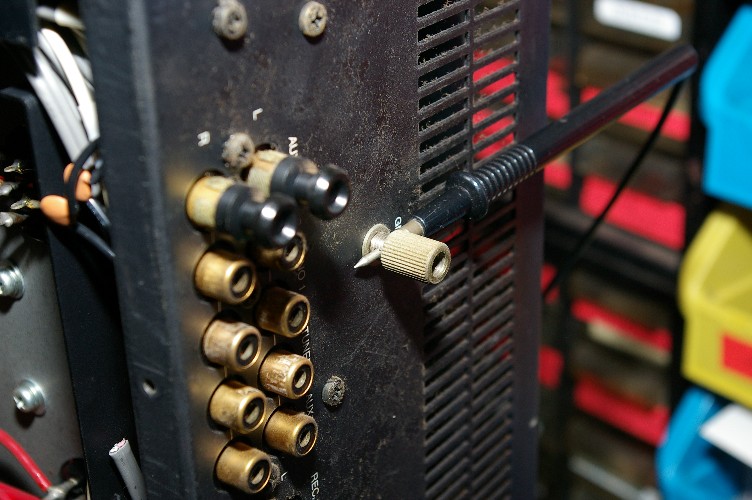

テスターで測定するわけですが、マイナス側のリード線はアース端子にシッカリと固定。こうすればプラスリードだけに神経を集中できます。

１０Ωの真空管側の電圧を測ります。０.５Vを超えて暴走する様子がわずかでも見られたら直ぐに電源OFF。

４本のパワー管を見るのですから、兎に角素早く。

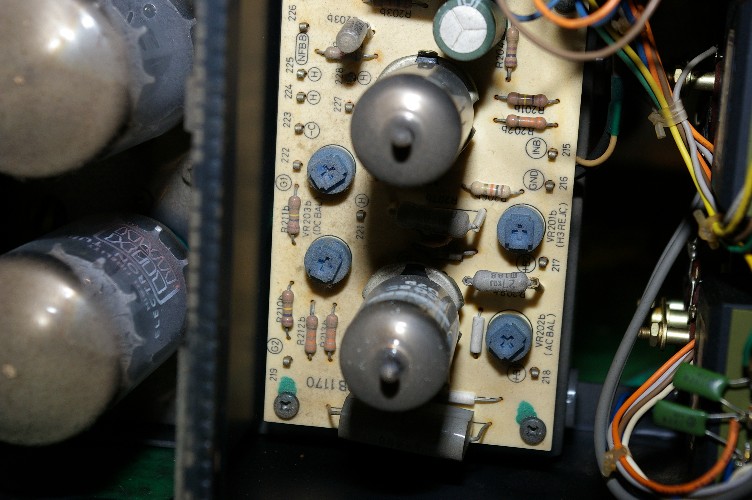

アイドリング電流を調整するトリマー。
青い半固定抵抗です。
左右chで同じですので片側だけを記載します。
VR２０４はプッシュブルの両真空管の電流値を決め、そのバランスはVR２０３で調整します。
つまり２０４で二本の真空管の全体を決め、２０３で同じ電流にします。
シーソーの関係と言えばお解かりでしょうか？

これを左右chで行うのですが、片chを合わせると、反対側のchも狂いますので、何度も合わせる必要が有ります。

また、アンプの温度が上がってきますと、若干の狂いが出ますので、再調整が必要です。

合わせる電圧は０.５Vが本来ですが、そうするとパワー管の寿命に問題が出易いです。
貴重な５０CA１０ですので、０.３５Vに合わせて下さい。
発熱量も減り、パワー管の寿命も延び、音質への影響は有りません。
メーカーでも生産終了後にオーバーホールに出すと、この値で帰ってきます。




此処まで済めばしめたもの。突然暴走と言う事態は殆ど心配しなくて大丈夫。

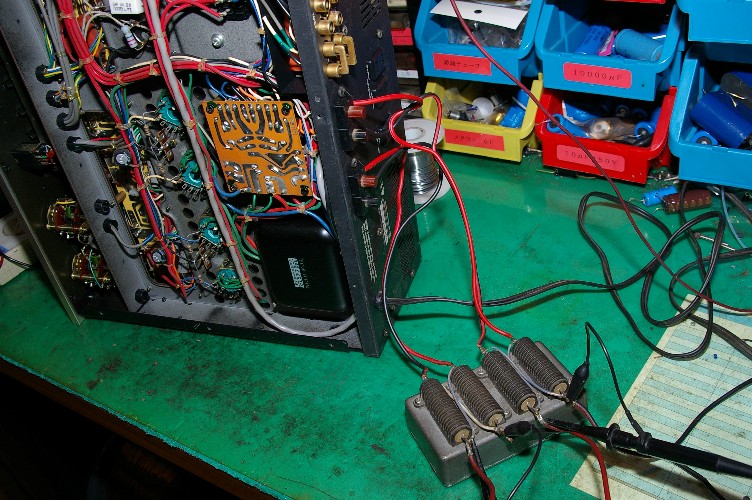

スピーカー端子にダミー抵抗を繋ぎます。
で、この端子。兎に角弱い。ネジの締め過ぎはご法度です。直ぐにネジが馬鹿に成ります。

フォノ入力には発信機を繋ぎ、ダミー抵抗にはオシロを繋ぎ電源ON。
入力には５mV、１kHzを入力します。
真空管が温まったところで、ボリュームを徐々に上げると正常ならオシロに波形が綺麗に映る筈ですが・・・・・・・。
出たらスゴイ。
古いアンプでは片chだったり、左右がそろわなかったり、波形が乱れたり、まあ色々な症状を見せてくれ楽しいと言うかムムムと言うか・・・。

そのような時、焦らずにセレクターSWやその他のSW類を動かして見ましょう。
ほら正常に成ったり、もっと酷くなったり・・・・。
接点の接触不良です。
接点潤滑材を使って修理するのですが、使い過ぎはご法度。
特に真空管ソケットへの使用はかなりの用心が必要です。

この先の症状別の対処法は有り過ぎて書くのは無理。
今回のアンプは接触不良の解消で略直ってしまいました。

此処まで済んだら、もう一度バイアス調整をした基盤へ戻ります。
ACバランスの調整です。
パワー管のグリットへの信号を揃えるのです。
プッシュブルの上下のグリッドにオシロを繋ぎ、上下の信号の大きさが同じに成る様にVR２０２を調整します。
最後にVR２０５の調整。
V５（６２６７）のプレート電圧をV６（６AQ８）のカソードよりも８V低く成る様に調整（正常はプレート７７v。カソード８５V）。
まあ、この辺の調整は気は心でも有るのですが・・。
電圧の違いが大きい時は、他に原因が有りますので、要チェックです。

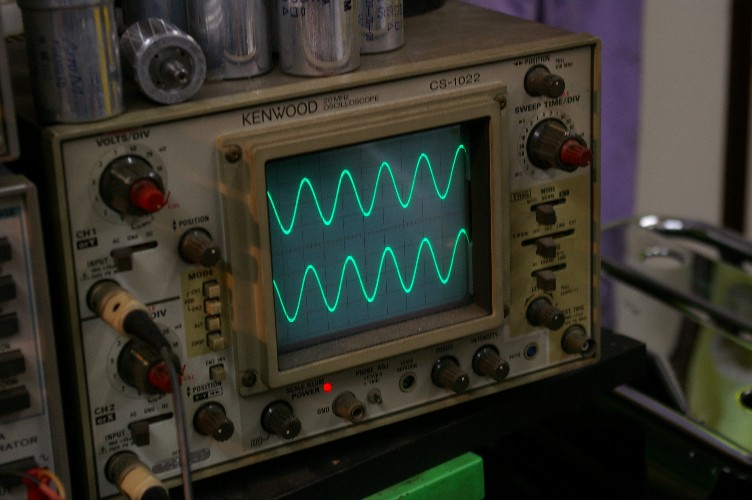

フォノ入力に５mV加え、ボリュームを1/3廻した時の出力波形。
左右の高さも揃っていて合格。
セレクターやVRを廻した時の波形の乱れも有りません。
アンプを軽く叩き、波形の乱れも見ます。ショックで乱れるようですと、どこかの接触不良が考えられます。

フォノ入力ですからRIAAの測定も大切。
入力信号をスイープして様子を見ます。

今回は梃子摺らないで済みました。
２～３時間、通電をしたままで放置。
その後もう一度測定。
OKでしたら、キャビネットに収めて完成です。
