ドライブアンプを作りながらギターアンプを考えている（汗）。

今回のドライブアンプ。新作ですけど実験は十分に済んでいるので、悩む所は無いのです。
其れじゃ無くちゃ、最初の１台目をお客様に渡すなんて出来ません。
実験機を売ってしまうのはアウトと考えていますので・・・・。

で、ギターアンプ。
なにしろ経験不足があちこちに出ています（要はデーターが足りない）。
自分のギターの電気回路を分解し、エーーーーと言う発見が続出。

その中にポットの抵抗値。
２５０kΩは許せますけど、５００kΩが使われている。
全開で使うんなら大丈夫なんだけど、絞って使うと出力インピーダンスは無茶高くなる。

信号の受け渡しはハイ受けが鉄則（要は出力インピーダンスよりも受け側のインピーダンスが高い）。
そう成ると、ギターアンプの入力インピーダンスは１MΩと言うとんでもない数値が欲しい。

簡単に１MΩって言いますけど、入力真空管は真っ青に成るのです。

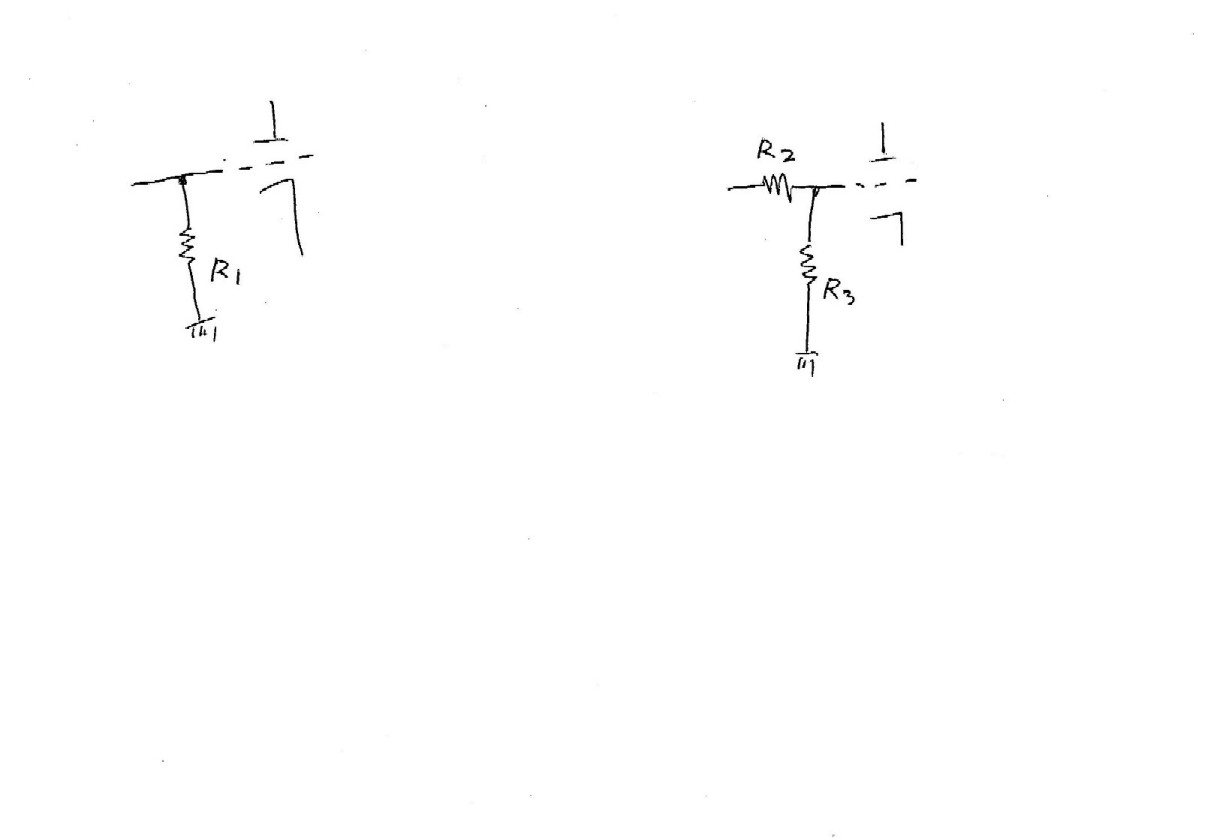

答えまで書いてしまった回路図。

左側が普通の入力。
此処のR１に１MΩを使えば良いのですが、真空管のグリットの電位が可也やばくなります。
出来れば５００kΩ以下（僕は通常１００kΩ以下で設計）。

フェンダー君はやってくれます（右の回路）。
R２,３共に４７０kΩ。
こうすればギター側から見た入力インピーダンスは９４０kΩ（略１MΩ）。
真空管のグリットは４７０kΩでアースへ落とされるので真っ青に成らなくて済む。

流石フェンダー・・・・・。

イヤ、あのね・・・。
こんな回路じゃないかって想像していたので・・・・。

拙いんですよ。信号ラインにシリーズで高抵抗が入るのは・・。
だから僕の作るアンプのVRは、１００kΩを使っているのに・・・。

オーバードライブにディストーションをバンバン掛ける音作りなら、此れでもOKですけど、僕の様にクリーントーン１発勝負の場合はNG。

ヤハリ、ピックアップの出力にトランスを入れてインピーダンスを下げる。
此れしかなさそうです。





昔々、３００Bのグリッドリーク抵抗に数百kΩを入れていた御大が居りました。
前段が５極管の３１０でしたから仕方が無いのですが、直熱管の使い方としては・・・・？
（３００B、冷や汗をかいていたかと）
