アップしたつもりだったのですが、探しても見つからないので・・。
一月ほど前に、ある方にシールドを作って送りました。

先日会って、評価を聞きましたら良かった様ですので、軽くアップします。

半田鏝を使える方なら誰でも作れます。
此のシールドはギター側もアンプ側も改造は要りません。

用意する物は標準フォーンプラグを２個。
２芯シールド線を必要な長さ。

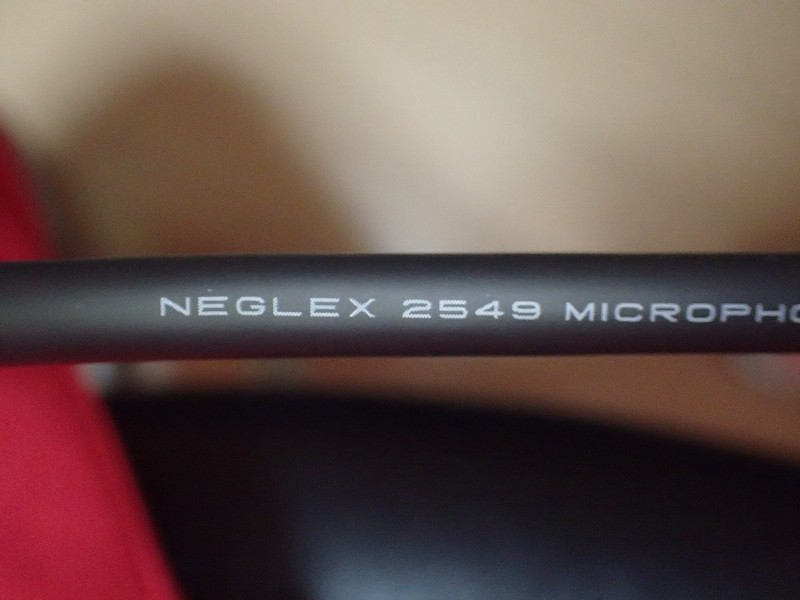

僕の場合は２芯シールドに此れを使っています。


ネットで購入出来ますし、これ以外の好みの線材でもOKです。

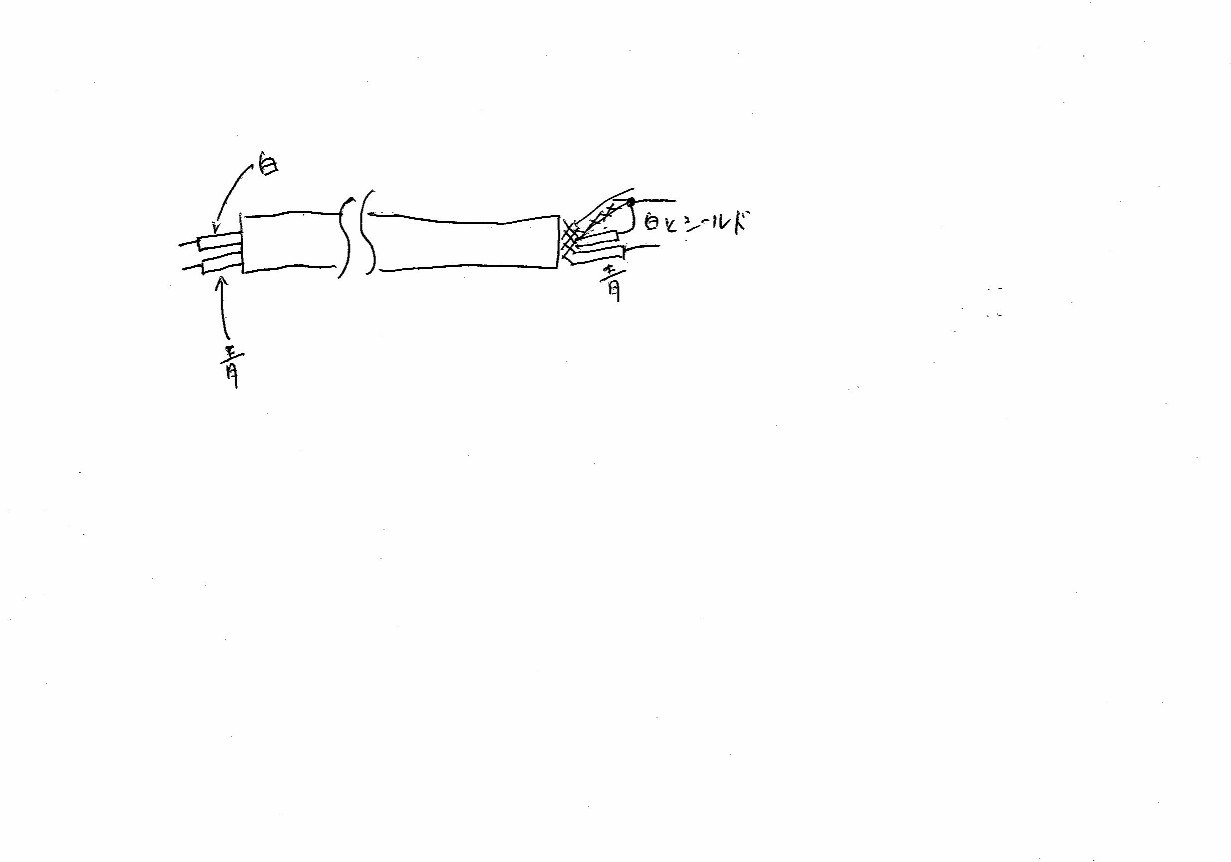

配線はこの様にします。


モガミの場合、青をプラスに白をマイナスに。
で、大事なのはシールド線（周りの編み線）を片側は繋ぎません（此れが肝）。
間違って回りにタッチしない様に、何らかの方法で絶縁します。
片側だけマイナス（白配線）に繋ぎフォーンのマイナスへ接続。

この配線の場合、ギター側とアンプ側が指定されます。
シールド線を繋いでいる側（絵では右側）がアンプ側です。

逆でも平気ですが音は変わります。まあ好みで選んでも良いのですが・・・。





同じ構造のピンケーブルの作り方が此処にアップされています。
参考にして見て下さい。

http://hayashilab.syuriken.jp/aupinpin02.htm
