ついにフロントパネル周りに入って来ました。
フロントパネルには電源SW、VR、セレクターSWが取り付けられます。
この中で一番配線がややこしいのは断トツでセレクターSW。
今回使うのは４回路５接点ですが、接点数は３接点へSWを変更します。
要はフォノ１系統とライン２系統の３接点なんですね。
この辺は使用するSWによって色々と違いますので、SWメーカーのデーターで切り替えて下さい。
で、４回路。僕が欲しいのは３回路。でも３回路って探した限り売ってません。
足りないと困るのですが多い分にはOKです。
さて此処で配線の多いSwですのでパネルに取り付けてからでは配線が凄くし辛い（あ、その方がやりがいが有ると言う方は・・）。

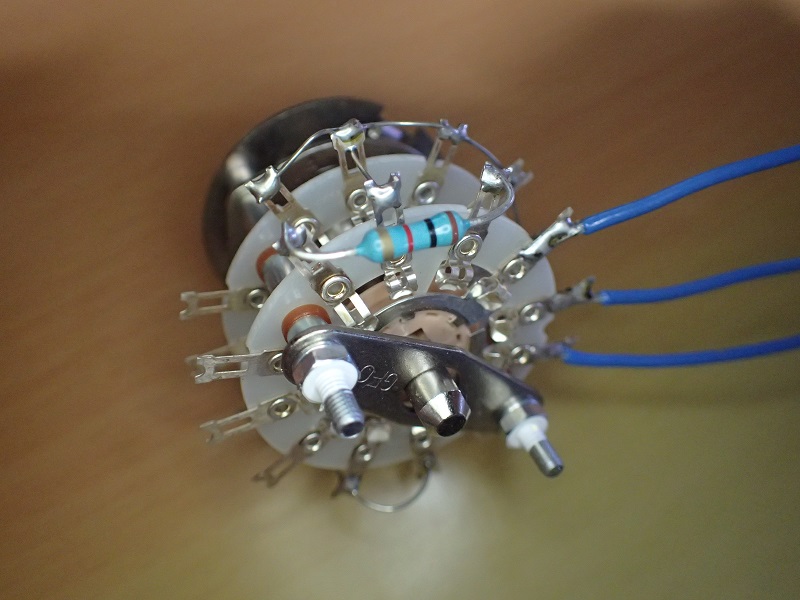

そんな訳で、僕の場合はSWに予め予備配線をしちゃいます。
もう繋いであるのはLEDへの配線。長めにセットして置いて、本配線の時に丁度良い長さにカット。
裏の抵抗はLEDの電流値調整用。
もう一つ、何か接続されている錫メッキ線。
お判りですよね、使わない端子を全て接続して最終的にシャシへ落とします。
以前アップした使わないラグ端子と同じ発想です。
兎に角危険と感じたら、一つ一つ潰して行きます。
昔々、マランツ＃７の中を見ました。ラグ板の遊びの端子がシャシへ落とされていました。
２０代のピンキー君には理解が出来ませんでした。
今考えると、流石でしたね。
さて、SWをパネルへ取り付けてLED周りの配線をしますか。
フロントパネルには電源SW、VR、セレクターSWが取り付けられます。
この中で一番配線がややこしいのは断トツでセレクターSW。
今回使うのは４回路５接点ですが、接点数は３接点へSWを変更します。
要はフォノ１系統とライン２系統の３接点なんですね。
この辺は使用するSWによって色々と違いますので、SWメーカーのデーターで切り替えて下さい。
で、４回路。僕が欲しいのは３回路。でも３回路って探した限り売ってません。
足りないと困るのですが多い分にはOKです。
さて此処で配線の多いSwですのでパネルに取り付けてからでは配線が凄くし辛い（あ、その方がやりがいが有ると言う方は・・）。
そんな訳で、僕の場合はSWに予め予備配線をしちゃいます。
もう繋いであるのはLEDへの配線。長めにセットして置いて、本配線の時に丁度良い長さにカット。
裏の抵抗はLEDの電流値調整用。
もう一つ、何か接続されている錫メッキ線。
お判りですよね、使わない端子を全て接続して最終的にシャシへ落とします。
以前アップした使わないラグ端子と同じ発想です。
兎に角危険と感じたら、一つ一つ潰して行きます。
昔々、マランツ＃７の中を見ました。ラグ板の遊びの端子がシャシへ落とされていました。
２０代のピンキー君には理解が出来ませんでした。
今考えると、流石でしたね。
さて、SWをパネルへ取り付けてLED周りの配線をしますか。
