ドライブアンプが完成しましたのでパワーアンプの改造に入ります。
今回弄っているアンプ達。ドライブアンプは僕の使っている物と同じ。パワーアンプはパワー管が違うだけで他は一緒（エーー、何度も言いますがパワー管の種類に拘って市販アンプを選んでいる様ではまだまだです）。
と言う事で最大出力が違うだけで同グレード。そう成るとドライブアンプとパワーアンプ間の配線は４本使います。
要は片chあたり、正相信号と逆相信号を送るのです。
そんな訳で・・・・。
パワーアンプの入力トランス。計４個使います。
しかもパワー管の入り口なので扱う信号レベルも高い。
結果、結構大型。
プリの出力インピーダンスは略５００Ω台。勿論それに合わせます。インピーダンスが低くて信号レベルが高いのでシールド線の影響を受け辛く、長く引けます。僕の所は７～８m引いているかと・・。
ルンダールのトランスはインピーダンス表示が無いので正しくは測定しないとダメですね。
正しく言うとトランスのインピーダンス表示は当てに出来ません。
今回のトランスは１：２。１：４。１：８の３種類が選べます。ドライブアンプの出力トランスが４,５：１なので１：４で使います。
まあ、この辺は自分のアンプで散々実験と測定をしていますので迷いません。
融通の利くトランスなのでその代わりに予備配線が大変。小さな端子間を繋ぎますのでかなり気を使います。
写真奥の端子が一次側。手前が二次側です。二次側の予備配線は全然終わっていません。
今回弄っているアンプ達。ドライブアンプは僕の使っている物と同じ。パワーアンプはパワー管が違うだけで他は一緒（エーー、何度も言いますがパワー管の種類に拘って市販アンプを選んでいる様ではまだまだです）。
と言う事で最大出力が違うだけで同グレード。そう成るとドライブアンプとパワーアンプ間の配線は４本使います。
要は片chあたり、正相信号と逆相信号を送るのです。
そんな訳で・・・・。

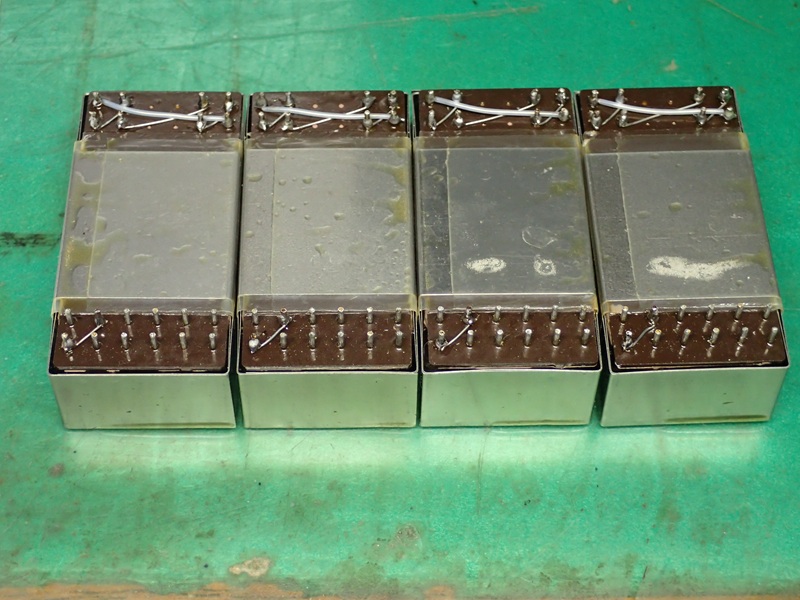

パワーアンプの入力トランス。計４個使います。
しかもパワー管の入り口なので扱う信号レベルも高い。
結果、結構大型。
プリの出力インピーダンスは略５００Ω台。勿論それに合わせます。インピーダンスが低くて信号レベルが高いのでシールド線の影響を受け辛く、長く引けます。僕の所は７～８m引いているかと・・。
ルンダールのトランスはインピーダンス表示が無いので正しくは測定しないとダメですね。
正しく言うとトランスのインピーダンス表示は当てに出来ません。
今回のトランスは１：２。１：４。１：８の３種類が選べます。ドライブアンプの出力トランスが４,５：１なので１：４で使います。
まあ、この辺は自分のアンプで散々実験と測定をしていますので迷いません。
融通の利くトランスなのでその代わりに予備配線が大変。小さな端子間を繋ぎますのでかなり気を使います。
写真奥の端子が一次側。手前が二次側です。二次側の予備配線は全然終わっていません。
