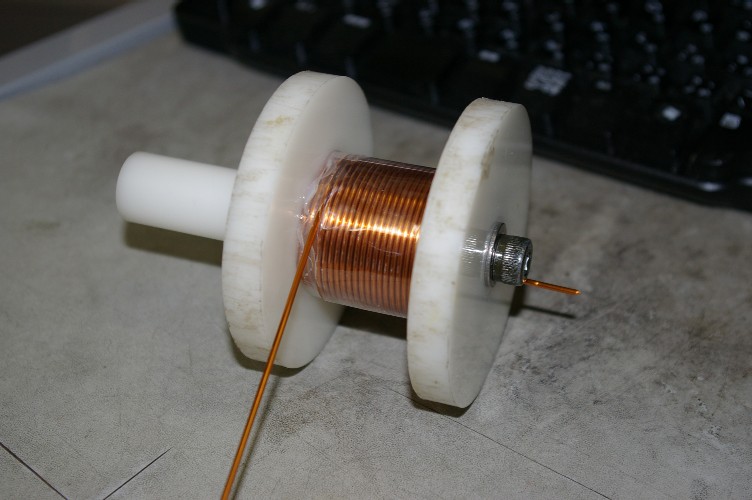

ネットワークのコイルが巻き終りました。巻枠はジュラコン製。今回は小型なので巻く時間は掛かりませんが、樹脂の硬化時間は大型と同じ。其れ成りに時間が掛かります。
特に今年の様に寒い日が続きますと尚更・・・・。

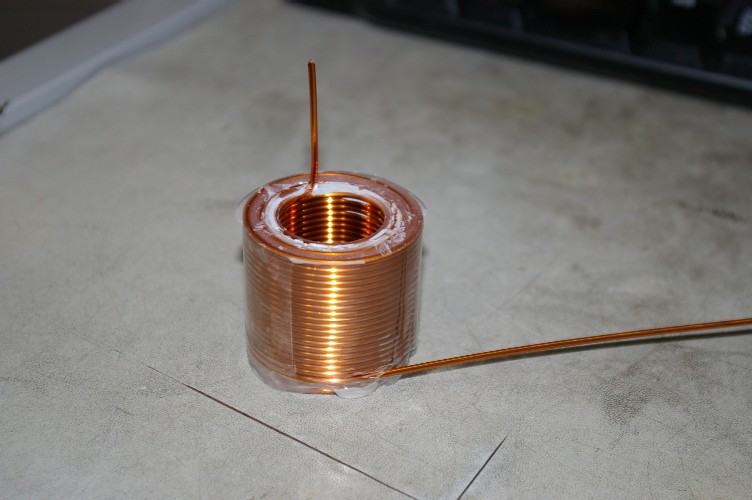

枠から外すのは結構気遣いが必要。強引に外すと樹脂が巻枠側に残ってしまいます。
小さなハンマーでコツコツコツ。中心の心棒も乱暴に打ち抜くとコイルの端が・・・・・・。

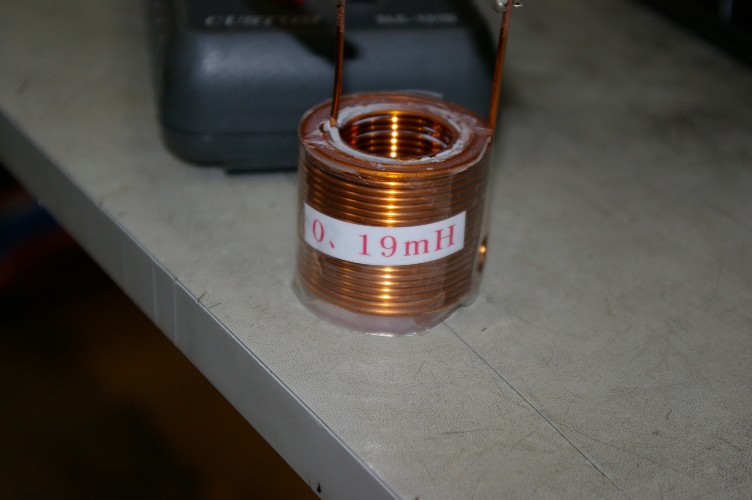

出来上がったコイルの容量。クロスが高いので小容量。
この容量でも１,６mmのエナメル線を使用。DCR的にはもっと細い線でも大丈夫ですが強度が稼げません。結果付帯音に悩まされます。

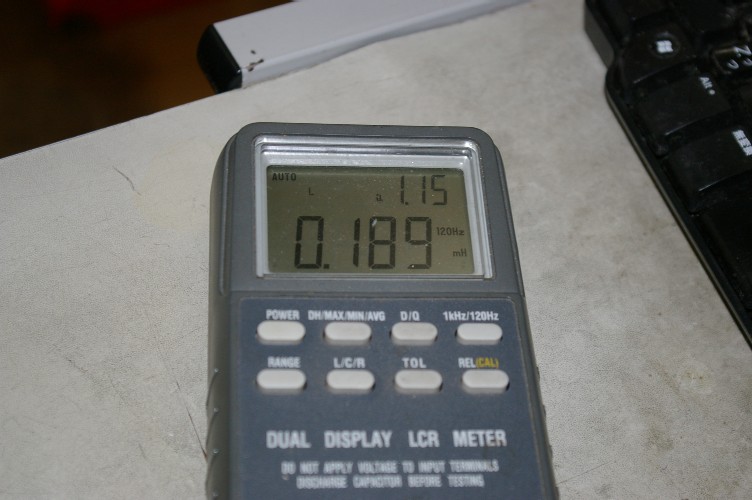

測定器にかけました。狂ってるってですか？
測定器の公称誤差が１％。今回の誤差０,５％。測定誤差範囲。
良いコイルが出来ました。
