苦労の甲斐も有り（と言っても本人は楽しんでいたり、笑）無事に完成したドライブアンプ。
納品は明後日。
今日は何をしよう？
（オット、次の大きな仕事が待っているんですけど、チョイ休んで頭をリフレッシュしたい。）

実は、やりたい事だけが先行して部品も購入済みなんだけど、中々手を掛けられなかったギターの改造（勿論電気的に）。

この場合、一番今現状の音を判っているギターで実験するのが大切。
そう成ると、フジゲンだな・・・・・・。



思い切ってピックアップ交換。ポット交換。トランス内蔵の３個の改造を同時に・・・・。
前にも書きましたが、リアピックアップを交換してから、フロントピックアップ（ハムバッカー）の音に不満。
で、交換用としてリアと同じメーカー（セイモアダンカン）のハムを用意してある。

ハムとシングルでは出力が可也違う。インピーダンスもハムの方が高い。

其々のピックアップに入れるトランスの巻線比を変えれば、同じ程度の出力にも出来る（同時にインピーダンスも揃えられる）。

まあ、今の所、トランスを入れるデメリットは一切感じません。
バッファアンプと違い、電源も要りませんし・・・。

で、僕のこだわり。ピックアップの出力は真空管で受けたい。
出力が半導体であっても、入力は真空管（オーディオでも同じです）。


で、此処まで書いて、ジャガーのポットが５００kΩだった訳が判りました。
４本のギターの中身を見て、シングルは２５０kΩ。ハムは５００kΩ（インピーダンスから納得）。
ところがジャガーはシングルなのに５００kΩ。シングルなのにインピーダンスが高いのかな？

アメプロジャガー。前にも書きましたが、セレクターの位置に二つのピックアップをシリーズ接続するポジションが有るのです。
そう成ると、インピーダンスは・・・・・・・。
その対策の５００kΩだったのですね。僕はそのポジションを飛ばしたので・・・・。

[3回]

今日は腰痛が若干感じられたので、仕事はセーブ。
程々に切り上げます。

晩酌の終わった時間。
Nゲージを少々楽しんだ後・・・・。

なんか最近ギターに夢中。

酔った状態なんだけど、何時ものスケール練習（基本練習です）。

で、ギターごとの音色を確認したくなった（正しくは浮気を楽しみたくなった）。

只今、４本のギターが手元にある。
順に練習。最後に残ったのはフジゲンのテレキャスもどき。

なんでかなー。他の３本は弾いて見ないと音色のイメージが湧かない。
フジゲンは、弾く前からこんな音だよね。

もち、嫌いな音じゃなくて好きな音。

他の３本。弾いて見ないと音のイメージが湧かない（アメプロのストラトだけはあるイメージが有る）。

でも、此のテレキャスもどき。なんとなくではなくて、きちんとした音のイメージが僕の中に確立（今日暫くぶりに弾いて実感）。

ある意味、残りの３本は似た様な音色でも有って、こいつだけは自己主張。

今後、どう成るかって、とっても楽しみ。



と言う事で、期待を裏切っちゃいますけど、新しいギターの購入は当分有りません（笑）。
今の４本の素顔を見るのが出来ないんですから・・・。
で、只今ハーレム状態です。

あ、タイトルに関係の無い話でしたね。
でも４本を弾き比べて、感じたのは（勿論アンプを通してです）、ギター本来の生音は必ず付き纏ってくる。
僕としては納得の行く結論でした。
確かにピックアップでの音色の違いは大きいです。
でも、その音色のベースにギター本体の音色が絡んでくるって・・・・。
此の音色は色々とパーツを替えても、払拭出来ない音色と思っています。

色々とギターを弄くりました（短期間ですけどね）。でも生音の基本音色からは脱する事が出来ません。
僕としては予定内（思った通り）ですので・・・。

僕成りの結論です。
生音の汚いギターは、どんなに弄っても無駄。
幸い僕の手元の４本は生音が綺麗です（飛びっきりなのがフジゲンなんですけどね）。

[3回]

ギターのピックアップ高さ調整。
巧く行きましたよ。勘所も判って来ましたし・・・・。

で、問題が起きた（大汗）。ピックアップを高く設置した為に、出力が増大（理論通り）。
前にもご報告したとおり、アンプ初段で入力オーバー。

要は、ギターのVRを絞らないとオーバードライブトーンに成ってしまうのです（涙）。

結果ここ数日の練習はギターのVRを絞った状態。
ご存知の様にVRを絞ると音の生気が無くなる。
アンプを弄りたいのだけれど、作業台の上は製作中のドライブアンプが占領（一応、仕事優先です）。

チョイの時間の間に色々と考える。
『近々、ギターの内部にトランスを入れるんだよね。入れたら出力が下がるので、アンプの問題は解決する。今アンプを弄ってもトランスを入れたら戻す様だよ・・・。』

そんな訳で、愛用トランスメーカーのHPを散策。一応実験に入れるトランスは入手済み。失敗した時に融通の利くトランスを購入しました。
チョイ心配・・・。
と言うのは耐入力電圧。ピックアップを上げたので出力電圧がアップ（２～３倍には成っている筈。で、なければオーバードライブにはならない）。
人間の耳は音量に関して対数的に感じます。倍に成っても倍には感じなく、もっと少なく感じるので・・（だから測定は重要）。
騒音レベルの３ホーン。倍（1/2）違うんですけど人間の耳には僅かの違いにしか感じません。

そんな訳で、もう少し扱える信号電圧の高いトランスを探したんですね。

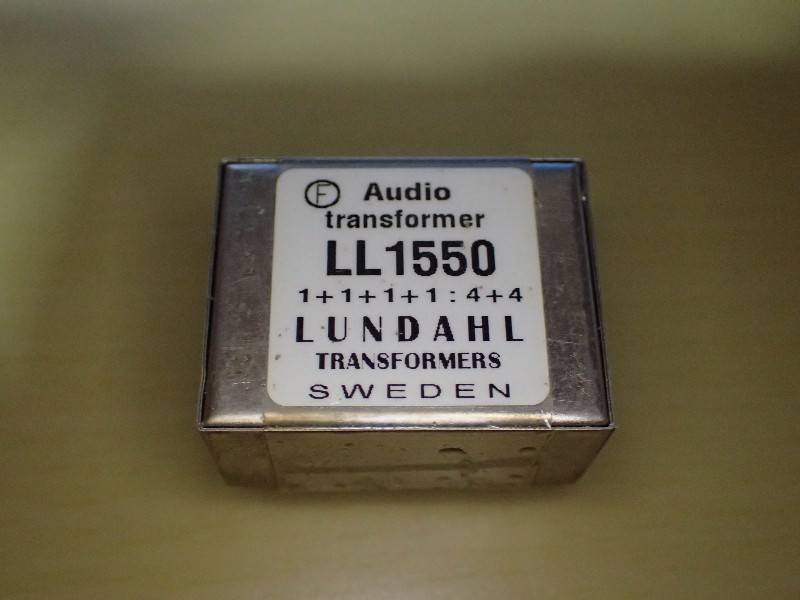

で、見つけました。サイズは同じ。耐電圧は２倍。
減圧比も狙いの値が出せる。

アレッ・・・・・・・。
此の型番、見覚えがある。以前何かに使ったような・・・・・。

過去のデーターを調べたら、一時期フォノイコライザーの入力に使っていた。
散々実験して、無い方が良いと・・・・・・。

と言う事は、ストックに有るんじゃないか・・・・。

ハイ、見つけました（笑）。



勿論２個。
実験にはジャガーを使います（ピックアップがボディーマウントなので配線がし易い。

勿論、ポットの値も変えますよ。現在は５００kΩ。５０kΩのポットを手配しました。
トランスは４：１で使う予定（変更は有り得ます）。
４：１で使うと、ピックアップの出力インピーダンスは1/16。
こんな時にDCRじゃなくてインピーダンスの表示が欲しいんですね。

もっとも、弦との距離でインピーダンスも変わるとは思いますが。

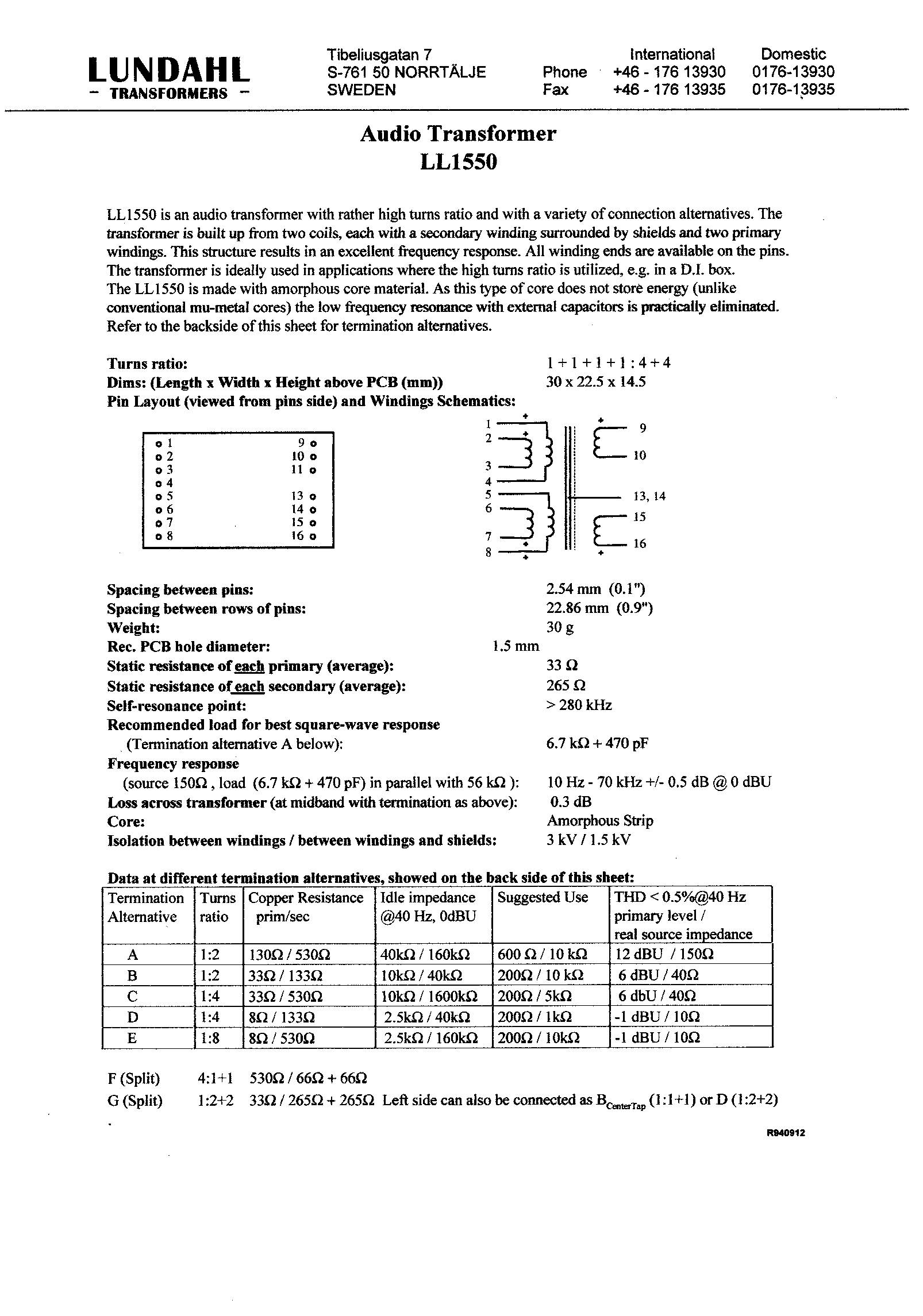

今回使う予定のトランス規格です。

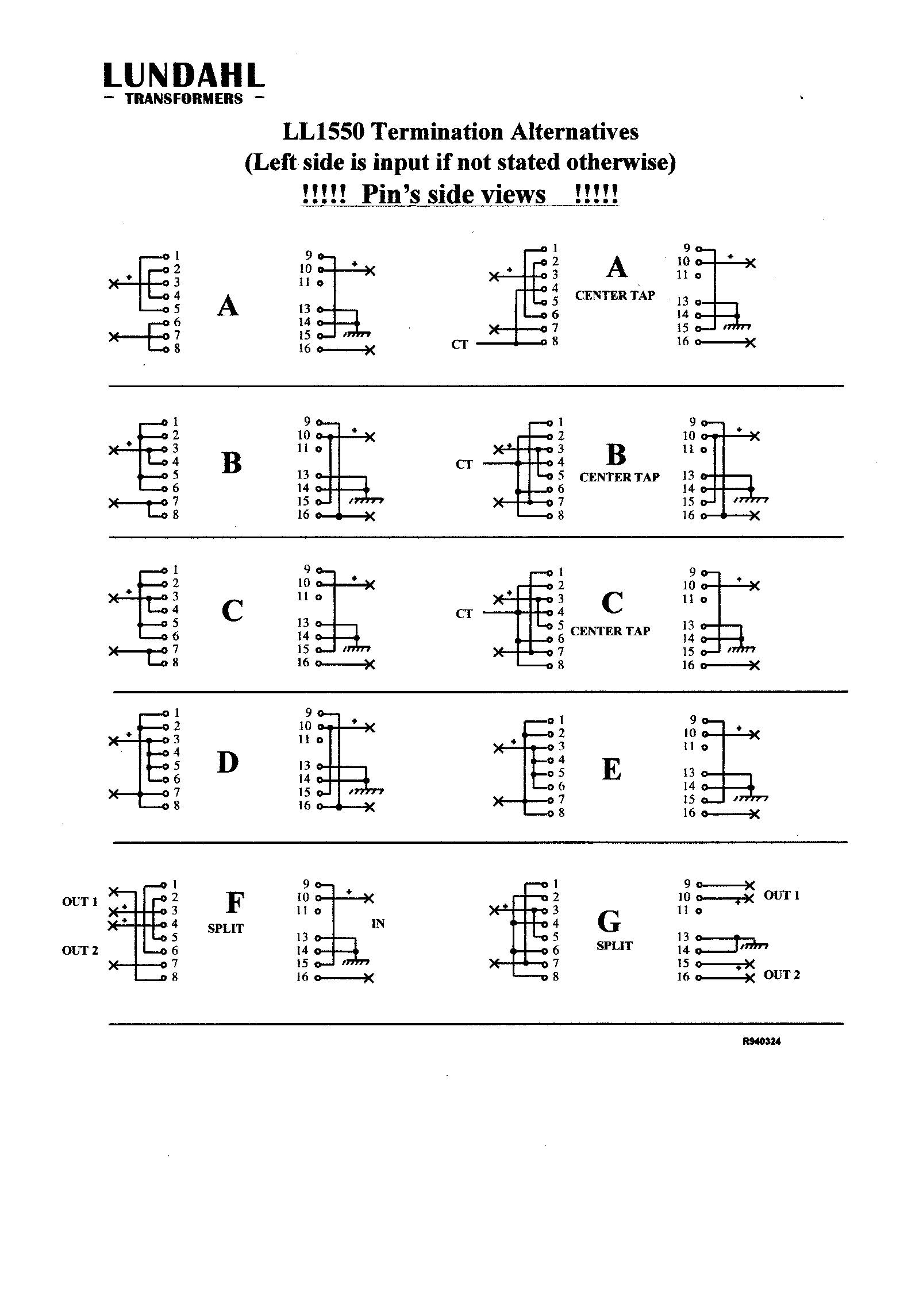

結線Cの二次インピーダンス。１６００kΩは１６０kΩのミスプリですね（笑）。

[2回]

昨夜、ストラトの調整をしたんだけど、眠気にダウン。

今日改めて調整です（あ、仕事は脳みそが異常疲労。で臨時休業）。

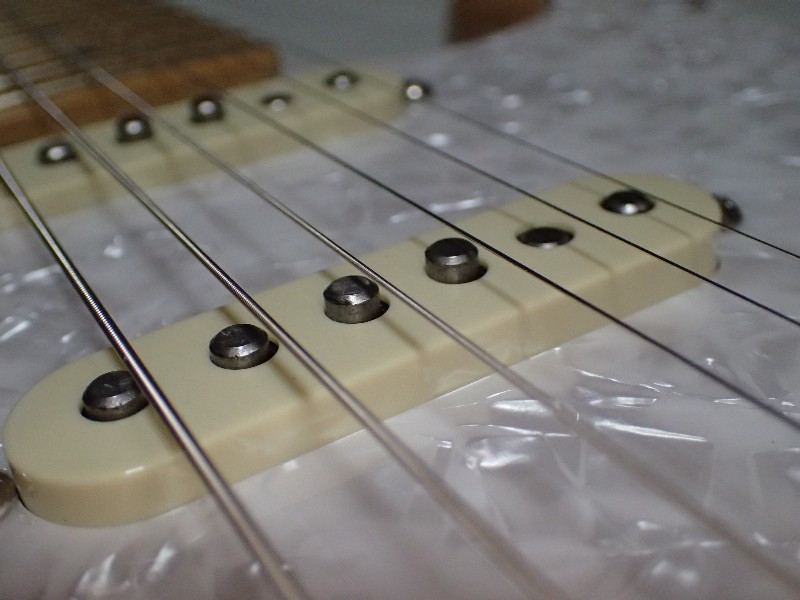

出ましたよ。磁気制動での異常音。
６番弦の最終フレットで現れた。
此の音は無いよね。

振幅の多い所のピックアップが一番磁気制動をする。
ピックアップセレクターは、意図的にブリッジ側。
その状態でネック側のピックアップを下げます（磁気制動が掛かってなければ音質変化は無い筈）。

ハハ、笑っちゃう。ピックアップはブリッジ側の音を拾っている。
電気的に関係の無いネック側のピックアップの高さ調整（目一杯上がっていたのを若干下げた）。

間違いなく、音質が変わりました。フン詰まりの音がノビノビと・・・・。

なるほどねー・・・・（ニコッ）。
調整の肝が判って来たぞ。

此の感覚で再調整。
１番弦側は一切弄らなくてOK。
６番弦側だけ、教科書どうりになった（ネック側は広く、ブリッジ側は狭く）。
でもね、最終フレットを抑えると、各ピックアップの高さは略同じ。

そんな訳で、フロントピックアップの音が一番でかいです（笑）。

此処が叩き台ですよね。
段々とピックアップ高さの肝が判って来ました。

アンプの弄る方向も判って来ました（勿論従来のギターアンプの問題点も、笑）。

只今、ギターアンプの入力インピーダンスに悩んでいます（過去の人達は悩んでいなかったかと・・）。


ストラトのピックアップ高さをきちんと出したら・・・・・・。
想像したとおり、２番弦と３番弦の音量差。
滅茶苦茶大きい・・・・・・・・・（大汗）。
チョイ考えると判るんですが、ピックアップの高さが低い場合は、この音量差が小さく成ります。
