今回の製作記の中で一番書きたかったアースライン。
アースラインを書くと最初の方で言ってしまったので、気の早い方はすぐに僕のところへ来てしまったりして・・・・・（笑）

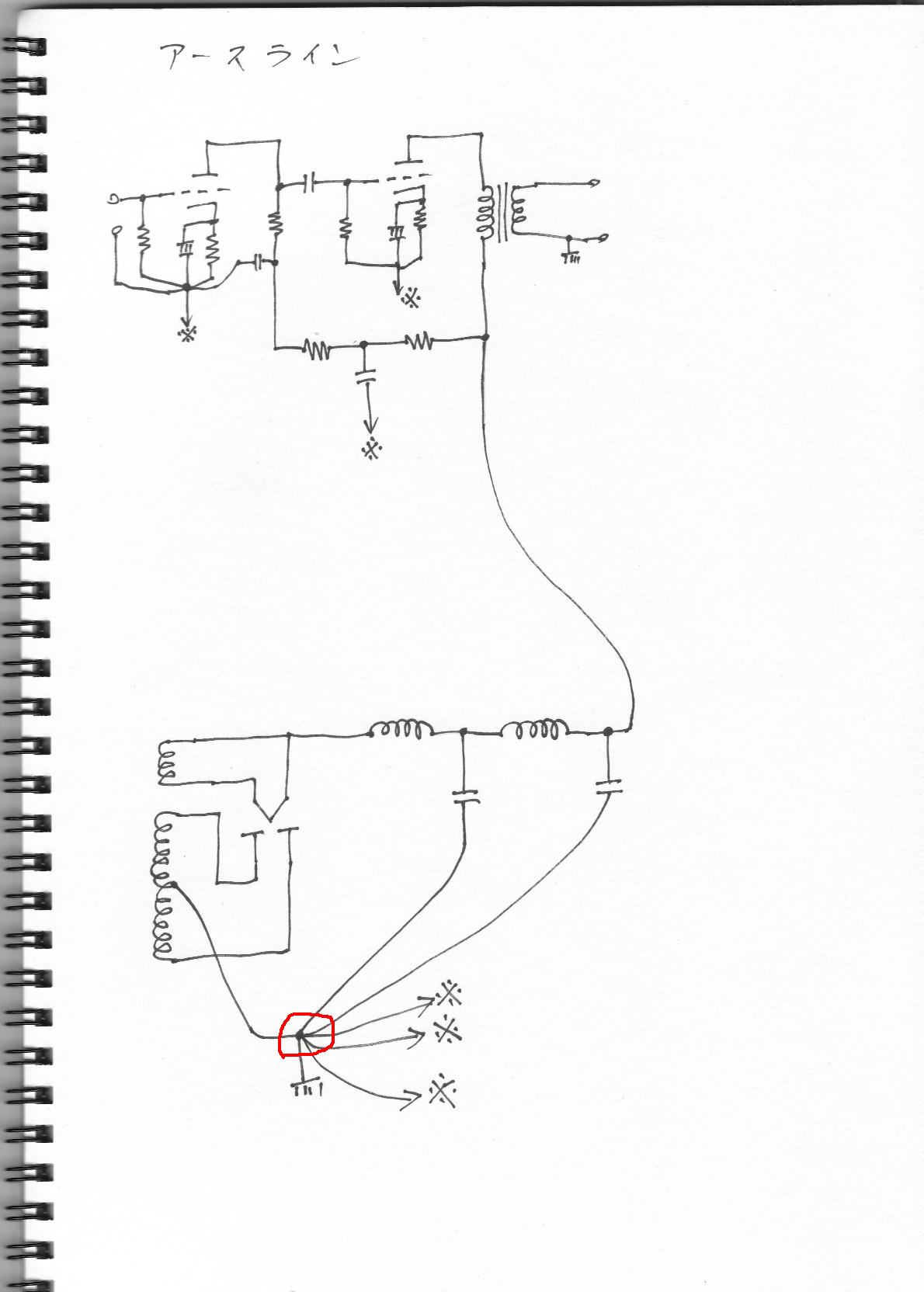

写真で説明すると、判り辛いかと思って回路図にしました。
赤丸で囲んで有るのが数日前のブログに載せたアースポイントです。
アースマークのところだけでシャシに繋いで有ります。

これを見てお判りでしょうが、シャシには電流を流しません。
また、各回路ごとに信号回路は完結して、他の回路との間での干渉を防いでいます。
間違っても各回路のアースへ行く線を１本ずつアースポイントへ運んではNGです。
各回路で完結させ、其々をアースポイントへ。
これが基本です。

で、デカップリング回路。これが信号回路か、電源かって悩みますが信号ラインです。と言うか負荷抵抗の電源側をAC的にゼロにする役目ですから信号ラインと考えます。

デカップリングを２段にして有りますがこれは非常に有効です。
ナゼかは考えてみてください。
僕のアンプはNFを一切掛けない事にも繋がっています。

最初に計算で出た抵抗値で組み、その後の調整と思っていたのですが、一発で狙いの電流値が出て、ノン調整で済んでしまいました。
初段管のプレート電圧は予定よりも高かったですが、電流値はピッタシカンカンと言う事で、其の侭にして有ります。
基本的に動作点はカソード電圧と電流値は気にしますが、プレート電圧はあまり気にしません（パワー管は気に成りますけどね）。

一応安心の為にサインウェーブで周波数特性を測ってみました。
３０Ｈｚ～２５kHzまで略フラット。
低域はもっと伸ばせるのですが（カップリングコンデンサーに小容量を使っています）、これ以上伸ばすと弊害の方が大きく成るので、止めています。

早速、貸し出しに出張です。４Ωで組んだのも、そのお客様の希望。
さてさてどうなりますか。（ワクワクドキドキ）
