数日前に作りました。

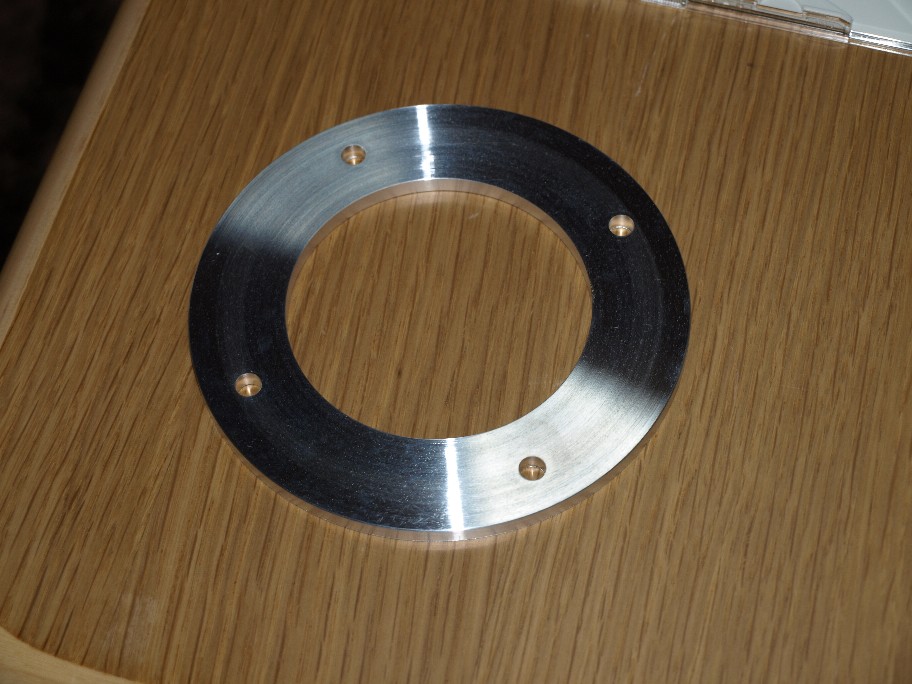

直径１２０、厚み５のリング。中心に７３強の穴と４個の小穴。
何に使うのでしょう？

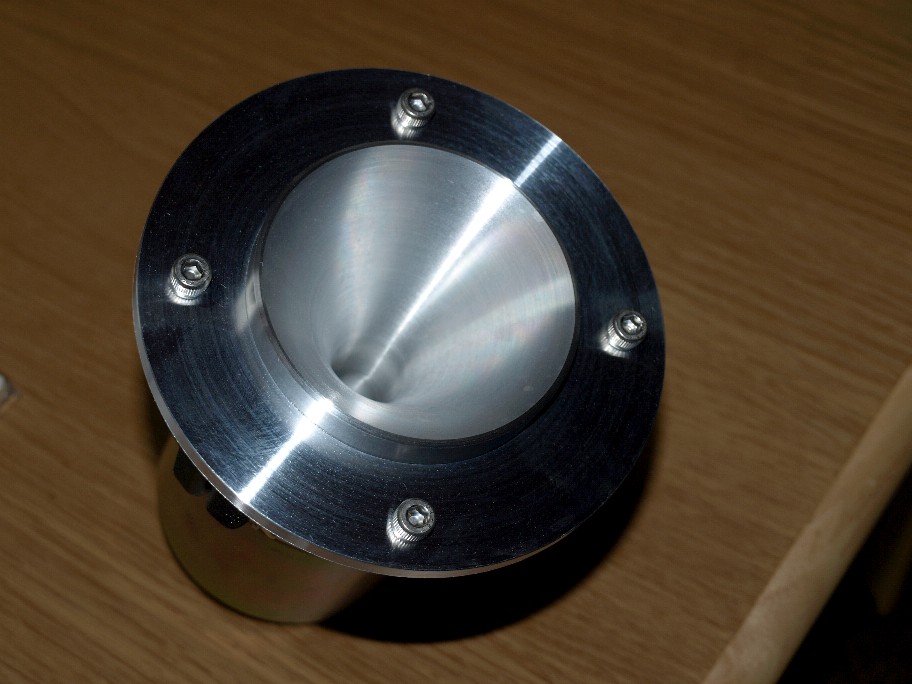

こんな感じで使います。もうお判りですよね。平面バッフルにツィーターを取り付けるパネルです。
これがバッフルの前に。後ろ側はツィーター純正のクランプ金具です。
此れでバッフルの板をサンドイッチにするのです。最初は大き目の平ワッシャーで考えていたんですけど（この仕様で見積もってしまった、笑）、かっこ悪いし取り付け強度も低い。
そんな訳で急遽このパネルを作る事にしたんです。１３０Φのアルミ丸棒（６０６１）からの削り出し。
此れ２枚を作るのに丸々１日掛かります。
ちなみにメーカーの取り付け方。

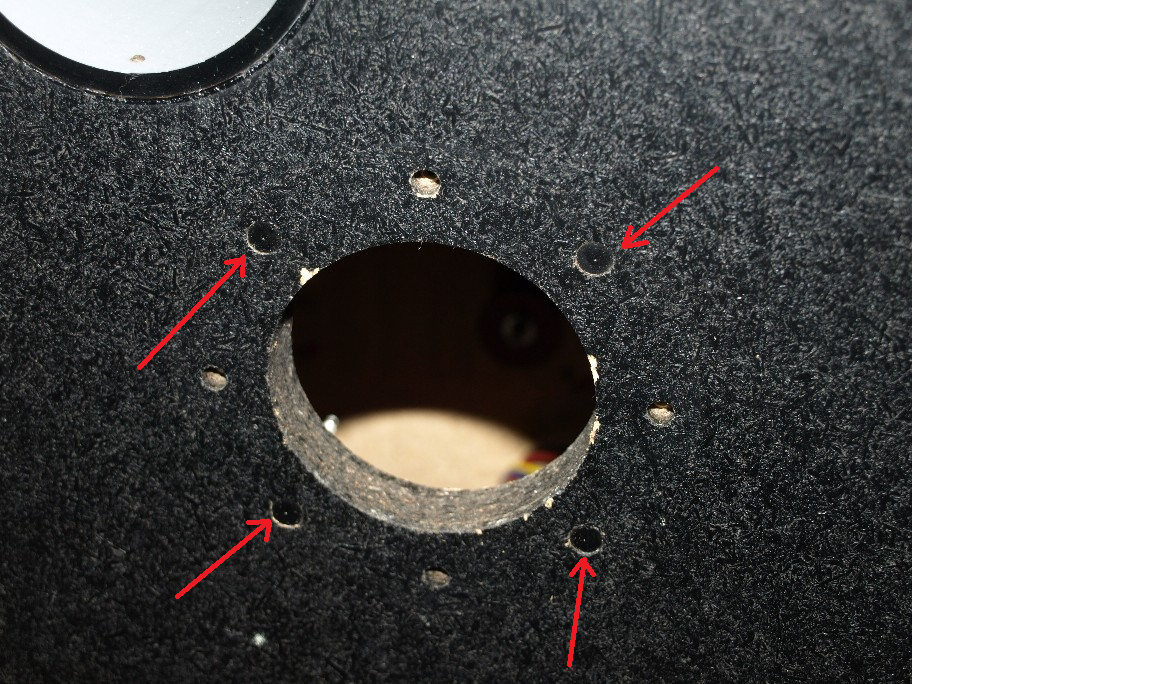

矢印のボルト（M４）４本をバッフル前面から突き通しスタッド状態で使っています。
バッフルはパーチクルボードですので強度は・・・・・・。
僕はM５のキャップスクリュー４本でバッフルをサンドイッチ。
変に拘ったのでおまけです（笑）。
直径１２０、厚み５のリング。中心に７３強の穴と４個の小穴。
何に使うのでしょう？
こんな感じで使います。もうお判りですよね。平面バッフルにツィーターを取り付けるパネルです。
これがバッフルの前に。後ろ側はツィーター純正のクランプ金具です。
此れでバッフルの板をサンドイッチにするのです。最初は大き目の平ワッシャーで考えていたんですけど（この仕様で見積もってしまった、笑）、かっこ悪いし取り付け強度も低い。
そんな訳で急遽このパネルを作る事にしたんです。１３０Φのアルミ丸棒（６０６１）からの削り出し。
此れ２枚を作るのに丸々１日掛かります。
ちなみにメーカーの取り付け方。
矢印のボルト（M４）４本をバッフル前面から突き通しスタッド状態で使っています。
バッフルはパーチクルボードですので強度は・・・・・・。
僕はM５のキャップスクリュー４本でバッフルをサンドイッチ。
変に拘ったのでおまけです（笑）。
