今回のアンプの一番の特徴。

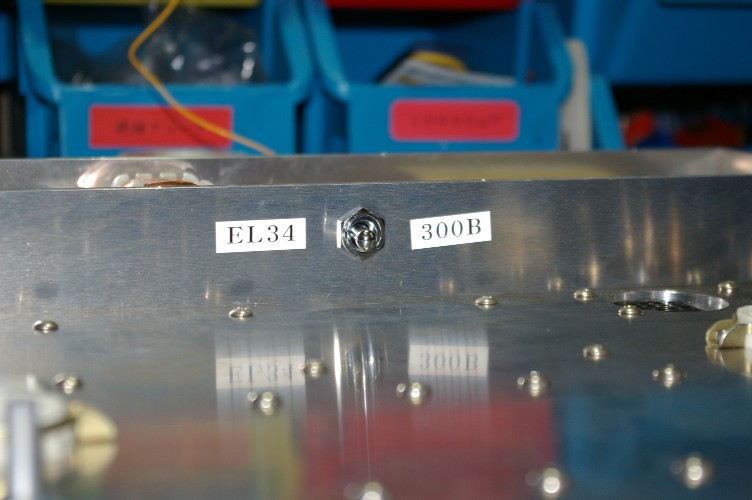

この写真のSWです。

３００BとEL３４（KT８８や６５５０、３５０Bなんかも可能ですネ）を切り替えられるSW。

要はヒーター回路の切り替えです。
どちらもAC６.３Vで動作するのでしたら、真空管の差し替えだけで出来るのですが、３００BはDC５V動作。
３００Bを抜いただけでは整流回路が生きていますのでNG。
更にEL３４はヒーター回路はアースに落とします。３００Bを落としたら大変。

この切り替えに、SWが必要だったのです。
４回路のSWを使えば真空管は挿しっ放しでOKですが２回路ですので、使わないパワー管は抜くようです。

まあ、すぐ近くの配置ですので、放熱の為にも使わない球は抜いた方が良いので２回路で大丈夫です。

昨日で片側のアンプは出来上がりました。
もう一個も今日中に完成予定。

と言ってもフロントパネルが無い為、入力周りの配線がまだです。

パネル内側に入力トランスを取り付ける設計ですから・・。
