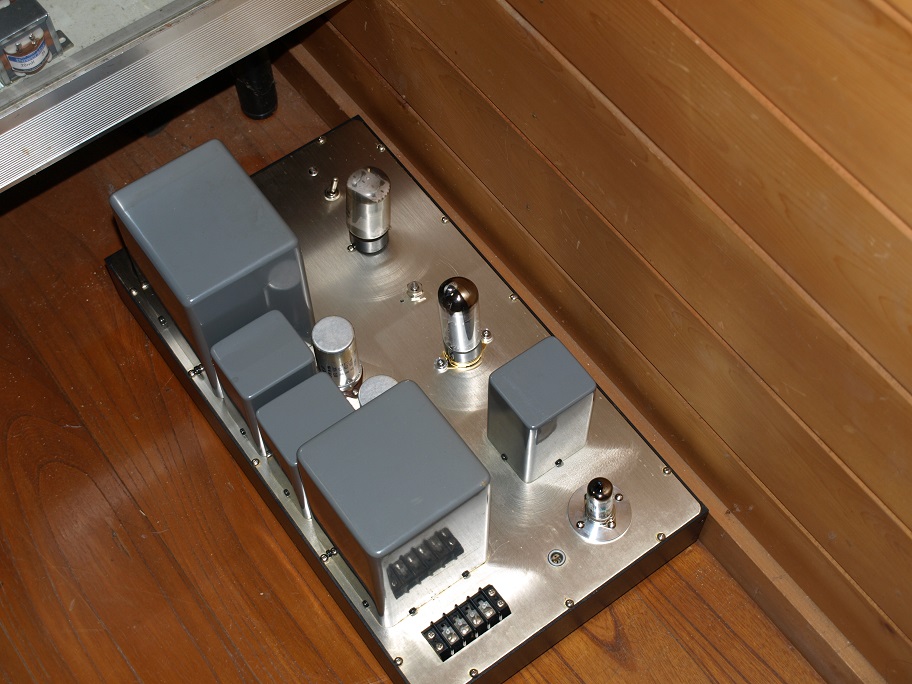

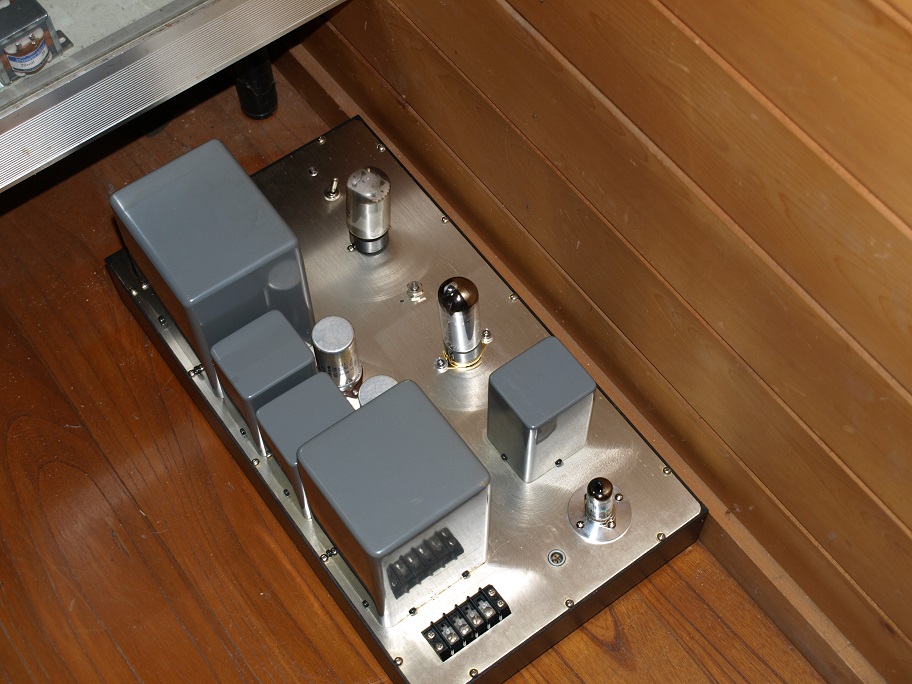

３００BからEL３４へのコンバートが完了した１台目。
只今玄関の片隅に鎮座。

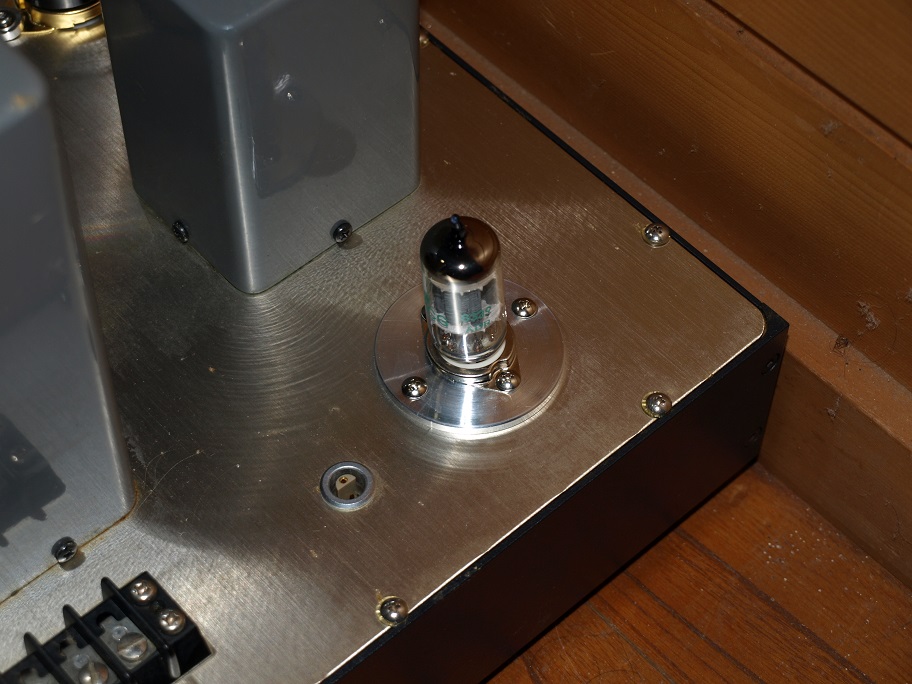

６J５からECC８２へのコンバートした部分。
ソケットアダプターがカッコイイ（自己満、笑）。
チョイ頭を悩ませたのが３００BからEL３４へのコンバート。微妙なソケットサイズ違いなので、アダプターを作るスペースが有りません。
そんな訳で・・。

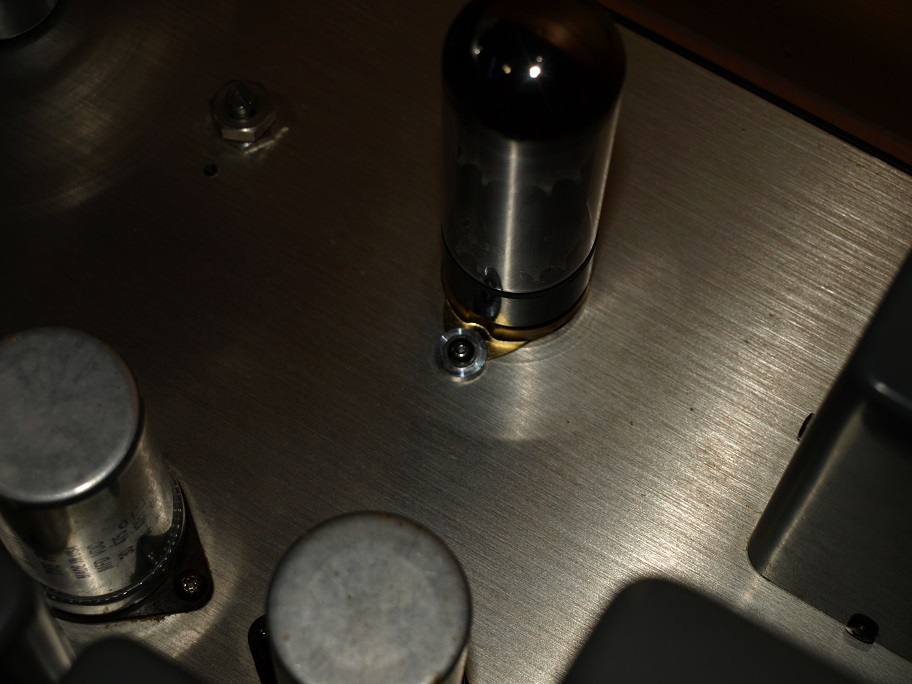

ソケットの縁にギリギリのネジ位置でしたので、シッカリと押さえられる様に旋盤でカラーを挽きました。
此れでソケットもしっかりと固定。

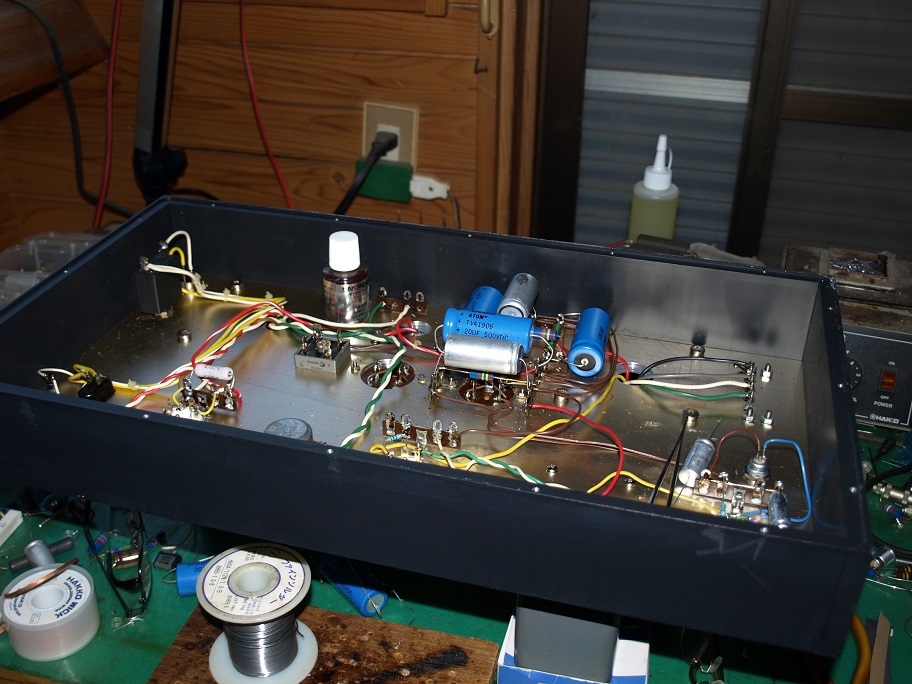

中身・・（２台目）。
今回の電源トランス。B電圧の解放時が高いのです。電流が流れれば正常値なのですが・・。
今迄は３００Bでしたので、フィラメントのウォーミングアップ時間が略一緒。
今回はEL３４ですので整流管の方がはるかに早い時間に作動を開始します。
こんな時のタイマーなんですが、なんとか取り付けないでとのご希望でしたので、耐圧の高いコンデンサーへ変更しました（青いコンデンサーがそれです）。
コイツも耐久性には結構驚きで、今迄不良に成った事が有りません。
その他、ブリーダー抵抗値を下げて、EL３４が働かないでもある程度の電流を流し、立ち上がり時の高電圧を防いでいます（これをしないと青いコンデンサーでも無理）。
当時のマリック製のトランスは、ロットでこの辺のばらつきが結構多かったのです。
真空管アンプのテスト時には、ウォーミングアップ時の各部の電圧の測定は必須です。
１台目で苦労しましたので（またもや手持ちの無い抵抗を発注）２台目は簡単です。テスト無しで１台目と同じに作れば良いので気が楽です。
上手く行けば、今日中に完成です。
只今玄関の片隅に鎮座。
６J５からECC８２へのコンバートした部分。
ソケットアダプターがカッコイイ（自己満、笑）。
チョイ頭を悩ませたのが３００BからEL３４へのコンバート。微妙なソケットサイズ違いなので、アダプターを作るスペースが有りません。
そんな訳で・・。
ソケットの縁にギリギリのネジ位置でしたので、シッカリと押さえられる様に旋盤でカラーを挽きました。
此れでソケットもしっかりと固定。
中身・・（２台目）。
今回の電源トランス。B電圧の解放時が高いのです。電流が流れれば正常値なのですが・・。
今迄は３００Bでしたので、フィラメントのウォーミングアップ時間が略一緒。
今回はEL３４ですので整流管の方がはるかに早い時間に作動を開始します。
こんな時のタイマーなんですが、なんとか取り付けないでとのご希望でしたので、耐圧の高いコンデンサーへ変更しました（青いコンデンサーがそれです）。
コイツも耐久性には結構驚きで、今迄不良に成った事が有りません。
その他、ブリーダー抵抗値を下げて、EL３４が働かないでもある程度の電流を流し、立ち上がり時の高電圧を防いでいます（これをしないと青いコンデンサーでも無理）。
当時のマリック製のトランスは、ロットでこの辺のばらつきが結構多かったのです。
真空管アンプのテスト時には、ウォーミングアップ時の各部の電圧の測定は必須です。
１台目で苦労しましたので（またもや手持ちの無い抵抗を発注）２台目は簡単です。テスト無しで１台目と同じに作れば良いので気が楽です。
上手く行けば、今日中に完成です。
