アップが無くなると、また遊んでいるな。なんて思われている様ですので・・・。
両手の腱鞘炎の痛みを堪えながらの配線作業。
ホント、誰だい。こんな配線材が音が良いって言っちまったのは。
エナメル線の単線にビニールチューブを被せての配線です。
普通の被覆配線材で配線をするよりは掛かる手間が３倍。
でも、出て来た音を聞くと苦労は吹っ飛びます。

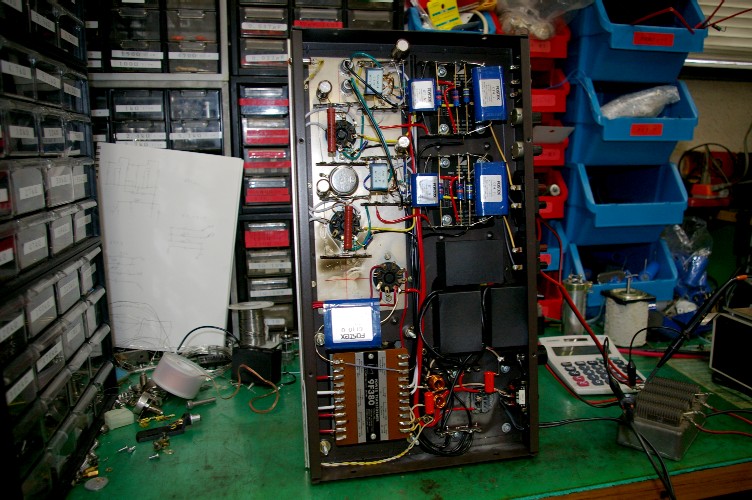

只今、製作中のプリアンプの電源。昼食後の食休みにパチリ。
B回路の配線は終わり、残るはヒーター整流回路のみ。
其れが終わると楽しいCR取り付けに成ります。
僕が使っているプリの電源とまったく同じもの。
でも、こっちの方が配線引き回しが綺麗かな？
なんせ４ヶ月以上待ってもらっています。良い物を作らないと・・。
奥のトランス２個が電源トランス。一個でも十分な容量は有るのですが、其れを２個使い左右独立にする贅沢仕様です。
手前の四個のトランスが片ch２個使うチョークトランス。チョークインプットですので２個使わないとリップルが取り切れません。
中央２個の小型チョークはヒーター整流後のリップルフィルター。此処にセメント抵抗を使うかチョークを使うかで、再生音に差が出ます。直熱管を使っている訳ではないんですけどね。
此処まで書いて食休み時間は終了。
続き、続き。
両手の腱鞘炎の痛みを堪えながらの配線作業。
ホント、誰だい。こんな配線材が音が良いって言っちまったのは。
エナメル線の単線にビニールチューブを被せての配線です。
普通の被覆配線材で配線をするよりは掛かる手間が３倍。
でも、出て来た音を聞くと苦労は吹っ飛びます。
只今、製作中のプリアンプの電源。昼食後の食休みにパチリ。
B回路の配線は終わり、残るはヒーター整流回路のみ。
其れが終わると楽しいCR取り付けに成ります。
僕が使っているプリの電源とまったく同じもの。
でも、こっちの方が配線引き回しが綺麗かな？
なんせ４ヶ月以上待ってもらっています。良い物を作らないと・・。
奥のトランス２個が電源トランス。一個でも十分な容量は有るのですが、其れを２個使い左右独立にする贅沢仕様です。
手前の四個のトランスが片ch２個使うチョークトランス。チョークインプットですので２個使わないとリップルが取り切れません。
中央２個の小型チョークはヒーター整流後のリップルフィルター。此処にセメント抵抗を使うかチョークを使うかで、再生音に差が出ます。直熱管を使っている訳ではないんですけどね。
此処まで書いて食休み時間は終了。
続き、続き。
[0回]

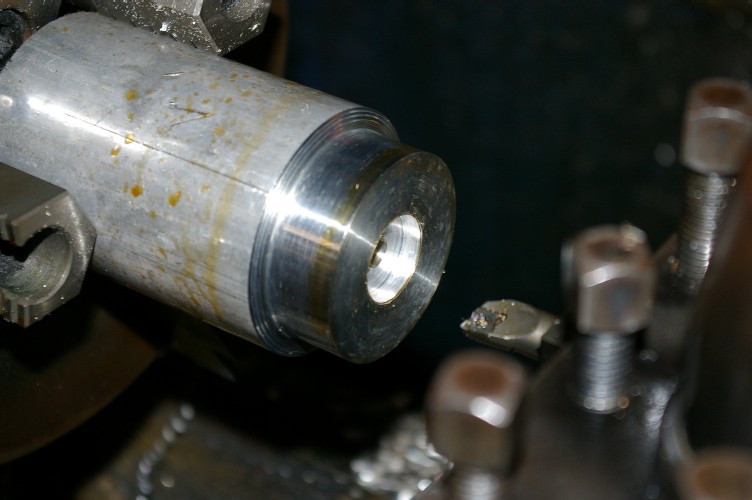

昨日から続いている旋盤仕事。
何を作っているのかですか？
アンプのツマミです。
僕のチョイスしたVRは、シャフトの太さが８Φ。
一般市販のツマミは６Φで出来ています。
使用不能。
仕方が無い、作るか。
VRのツマミだけ削りだしで、その他のツマミが市販品ではみっともない。
で、結局、４個とも削りだし。
アホなアンプを作っていると、笑ってやってください。
[0回]
取り掛かってから二日間。
ブログアップの時間も惜しんで最終製作（笑）。
昨夜は残業。
配線が全て終わったところで、チェックはしないで帰宅。
配線が終わってすぐのチェックは、頭の中に組んでいる時の残像が残っているので、配線ミスを見逃し易いのです。
今日は早出。小さな外回りを済ませて、配線のミスチェック。
見当たらないけど油断大敵。
真空管を差込、電源ON。
球が温まったところで、素早く電圧チェック。全て予定通り。調整の必要な所は一箇所も無し。
早速オシロで測定です。
最初はサインウェーブで周波数特性のチェック。ウーーーンワイドレンジ。昔の時はこんなだったかな？トランスは変わっていないのに・・。

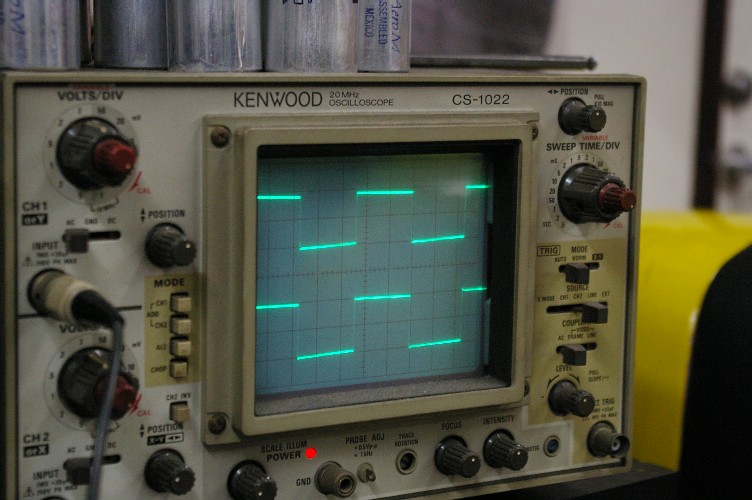

１kHzの矩形波。予定よりも良過ぎる・・・。
早速前のアンプのところへ接続。
音出し。前のアンプで聴いていたレコードがターンテーブルに乗った侭。
構わずそのレコードへ針を下ろす。
ケニードリューがスィングを始めた。
フーーーン、結構鳴るんだ・・。
自分で作ってこんな感想も無いけど、其れ成りに楽しめそう。
さて、仕事仕事。
ブログアップの時間も惜しんで最終製作（笑）。
昨夜は残業。
配線が全て終わったところで、チェックはしないで帰宅。
配線が終わってすぐのチェックは、頭の中に組んでいる時の残像が残っているので、配線ミスを見逃し易いのです。
今日は早出。小さな外回りを済ませて、配線のミスチェック。
見当たらないけど油断大敵。
真空管を差込、電源ON。
球が温まったところで、素早く電圧チェック。全て予定通り。調整の必要な所は一箇所も無し。
早速オシロで測定です。
最初はサインウェーブで周波数特性のチェック。ウーーーンワイドレンジ。昔の時はこんなだったかな？トランスは変わっていないのに・・。
１kHzの矩形波。予定よりも良過ぎる・・・。
早速前のアンプのところへ接続。
音出し。前のアンプで聴いていたレコードがターンテーブルに乗った侭。
構わずそのレコードへ針を下ろす。
ケニードリューがスィングを始めた。
フーーーン、結構鳴るんだ・・。
自分で作ってこんな感想も無いけど、其れ成りに楽しめそう。
さて、仕事仕事。
[0回]
今回のパワー管は６５５０。
で、問題。足の配置はEL３４と略同じ。
EL３４は１番と８番ピンにカソードとサプレッサーグリッドが来ています。
一般に此処を結んで使用。
ところが６５５０はカソードとサプレッサーグリッド（正しくはビーム電極）が８番ピンに一緒に出ている。
まあイイヤ。とEL３４と同じに１と８を結ぶと中々面白い。
自己バイアスで使っているのでしたら、６５５０の金属ベースとシャシの電位を測って欲しい。
ね、電圧が出たでしょ。
１番ピンは金属ベースに繋がっているのです。

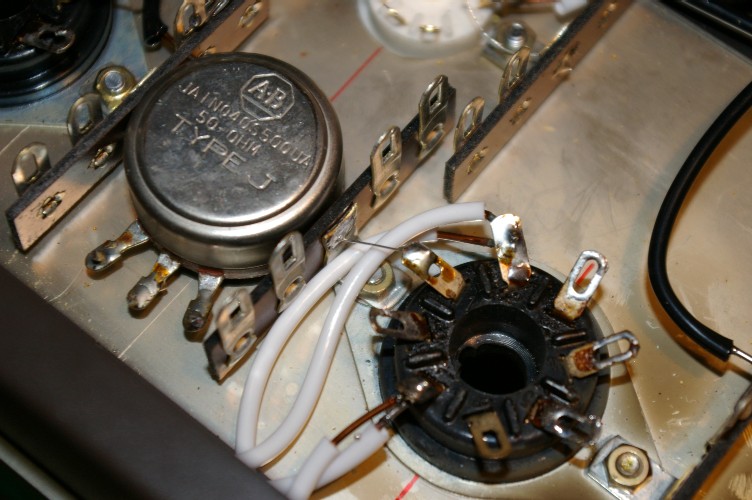

写真の様に、シャシへ落としましょう。つまらない事故に会わない為に。
[0回]
悪乗りしているきらいもチビット感じてのアップ。

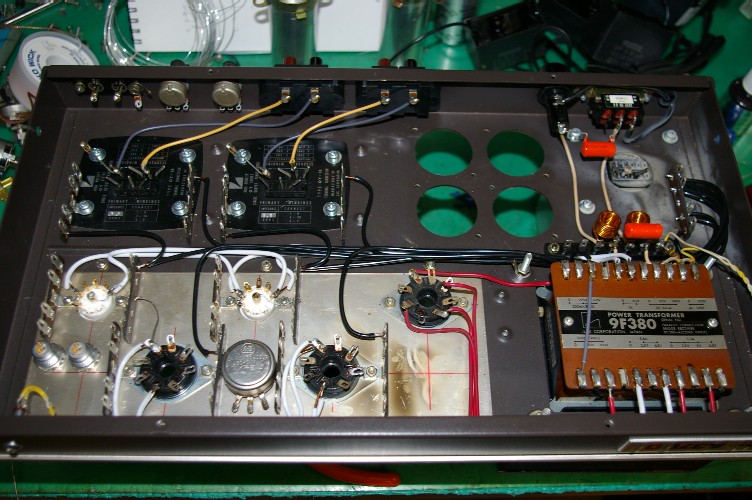

アースラインが引き終わりました。
写真右端のラグがアースポイント。
各真空管から、独立して引かれています。
さあ、昼食昼食。
[0回]
昨夜は飲み過ぎたかな？暫くぶりに長女が帰って来たものだから・・・・。

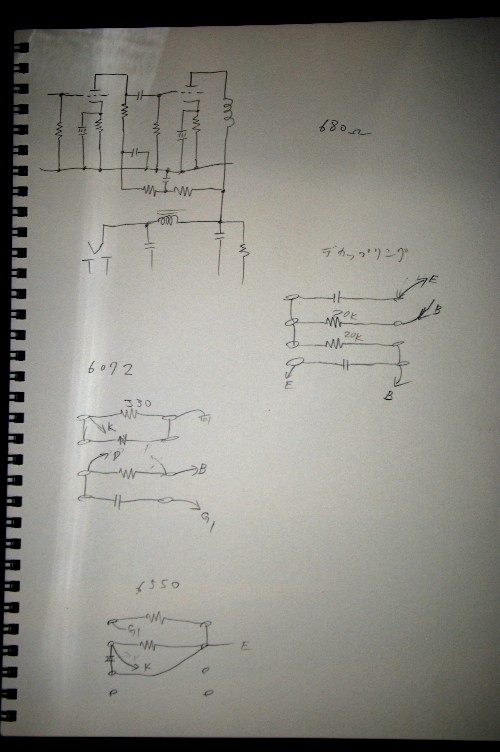

で、ラグも殆ど付いていると言うのに、今更回路図と配置図を描き始めました。
アノネーーーー。
本当は一番最初にやらなければいけない作業。
特に冒険も無い極普通のアンプなのでなめてますね。
このアンプで一番の問題はシャシの深さ。兎に角浅い。
僕の使うパーツは大きいのが多いので、入るよね？
兎に角ラグへの部品配置は決まりましたので、アースラインの引き回しです。
[0回]
暫く更新していなかったから、欲求不満が溜まっているのかなー？
で、続きです。
結局、MT管ソケットは交換。
ラグは殆ど交換（と言うか、キット付属のラグは使い辛く、配線引き回しも上手く行かない）。
ナンカ、最近の僕のアンプの中身の様。
ヒーター配線が終わりました。なぜか僕はヒーター配線が大嫌い。此処だけやってくれる人がいたら大感激。
要するに、考えなければいけない要素が少な過ぎてツマンナイ。
で、その嫌いな配線が終わりましたので、これからは楽しい配線のみ。
此処で時間切れ。今日八王子は花火大会。
変な時間に帰ると、道路が動かないのです。
早めに帰ってお酒でも飲もう・・。
[0回]
実況中継、その２（汗）。
さて困った。僕のアンプのラインは入出力端子が全てレモ。
このアンプは勿論ピン。
安物のピンですから、レモを取り付けるような加工が出来ない。
レモの取り付け穴は１２Φ。
違う位置に開ける様だな。
で問題は、１２Φの穴はドリルでは無理。組んだアンプをフライスに乗せるのは大変。
で～～～～～～～。

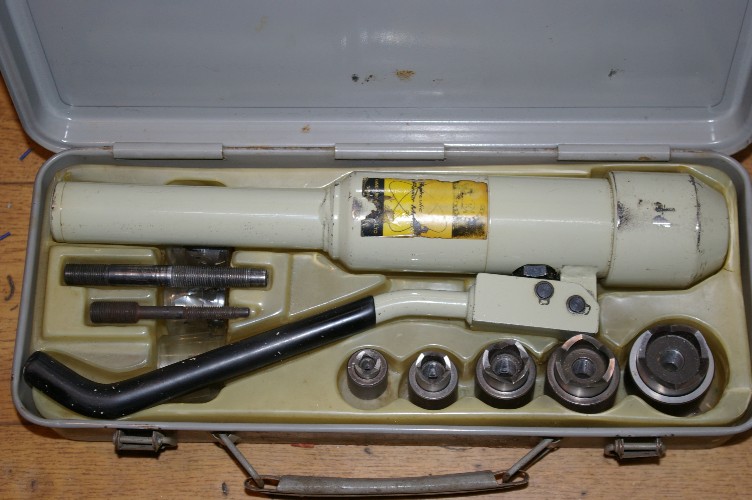

シャシパンチの登場です。
フライスを導入する以前は、此れが大活躍。
そう言えば、昔、喜多さん（伊藤喜多男氏）の処へ遊びに行ったら、此れと同じパンチを持っていたっけ。
工具に煩い喜多さんもこれか、って思ったなー。
もう、十年以上使っていない様な気がしないでもないが、兎に角こんな時には一番重宝な道具です。
下穴に６.３mmの穴をドリルで開けます。位置は適当。目見当で決めてしまいました。

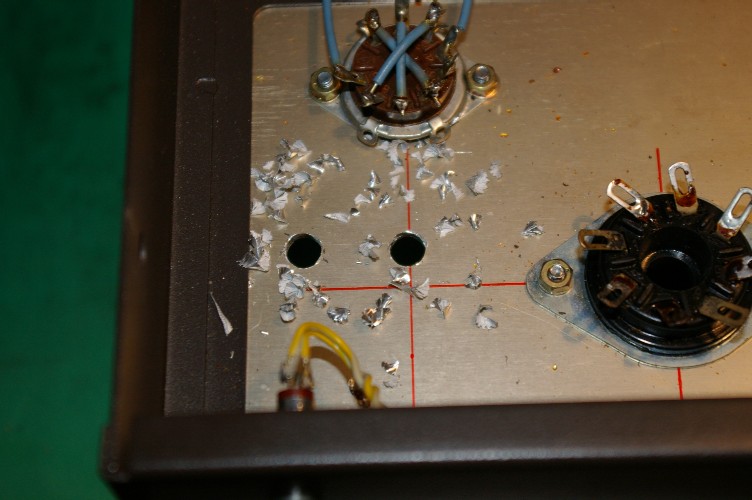

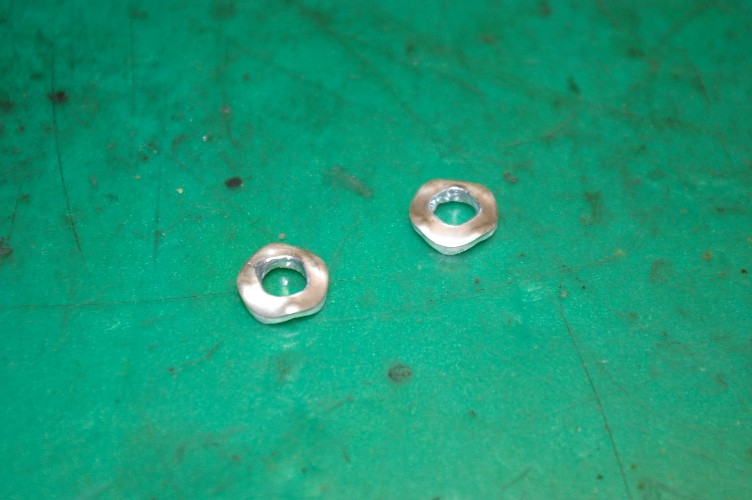

パンチで開けた切りくずです。雄型と雌型で打ち抜きますので、切り口はごらんの様。ギザギザ。
見えなくなる所なので我慢我慢。

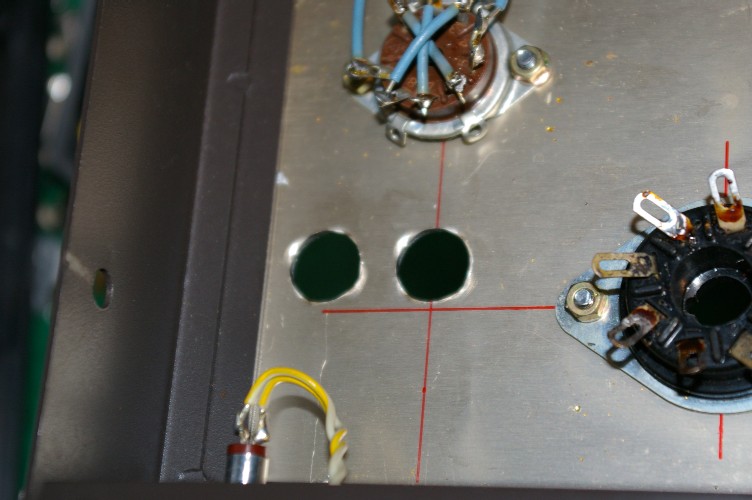

穴の方もこの通り。フライスの穴に慣れた目にはチョイ汚いかな？
喜多さんなら鑢で仕上げたのかな？
見えない穴なので、出来たアンプを見ても判らないし・・。
続く
さて困った。僕のアンプのラインは入出力端子が全てレモ。
このアンプは勿論ピン。
安物のピンですから、レモを取り付けるような加工が出来ない。
レモの取り付け穴は１２Φ。
違う位置に開ける様だな。
で問題は、１２Φの穴はドリルでは無理。組んだアンプをフライスに乗せるのは大変。
で～～～～～～～。
シャシパンチの登場です。
フライスを導入する以前は、此れが大活躍。
そう言えば、昔、喜多さん（伊藤喜多男氏）の処へ遊びに行ったら、此れと同じパンチを持っていたっけ。
工具に煩い喜多さんもこれか、って思ったなー。
もう、十年以上使っていない様な気がしないでもないが、兎に角こんな時には一番重宝な道具です。
下穴に６.３mmの穴をドリルで開けます。位置は適当。目見当で決めてしまいました。
パンチで開けた切りくずです。雄型と雌型で打ち抜きますので、切り口はごらんの様。ギザギザ。
見えなくなる所なので我慢我慢。
穴の方もこの通り。フライスの穴に慣れた目にはチョイ汚いかな？
喜多さんなら鑢で仕上げたのかな？
見えない穴なので、出来たアンプを見ても判らないし・・。
続く
