雑用をこなしていたら玄関のチャイム。
出てみると郵便屋さん。小包です。

形を見てピコン。
中身は・・・・・・・・。



例の間違えたアルミ板の交換品。

早速サイズを確認（今度は間違えないと思う、笑）。

指定寸法の２３２よりも若干大きめ（コレって結構、小さな親切大きなお節介、笑）。
２３２と言う寸法からお判りでしょうが、仕上げ寸法は２３０mm。
削り代を２mm見込んでの発注です。

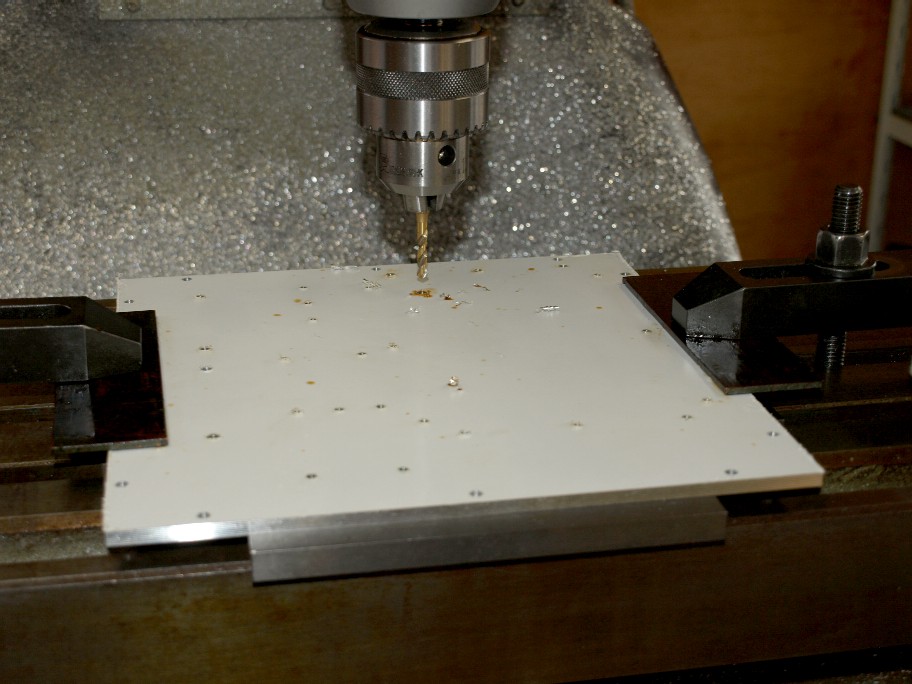

フライス盤のベッドの移動。ハンドルを一回転させると５mm移動するんですね。
つまり5mm単位で図面を書くと非常に判り易い（ミスを防げる）。

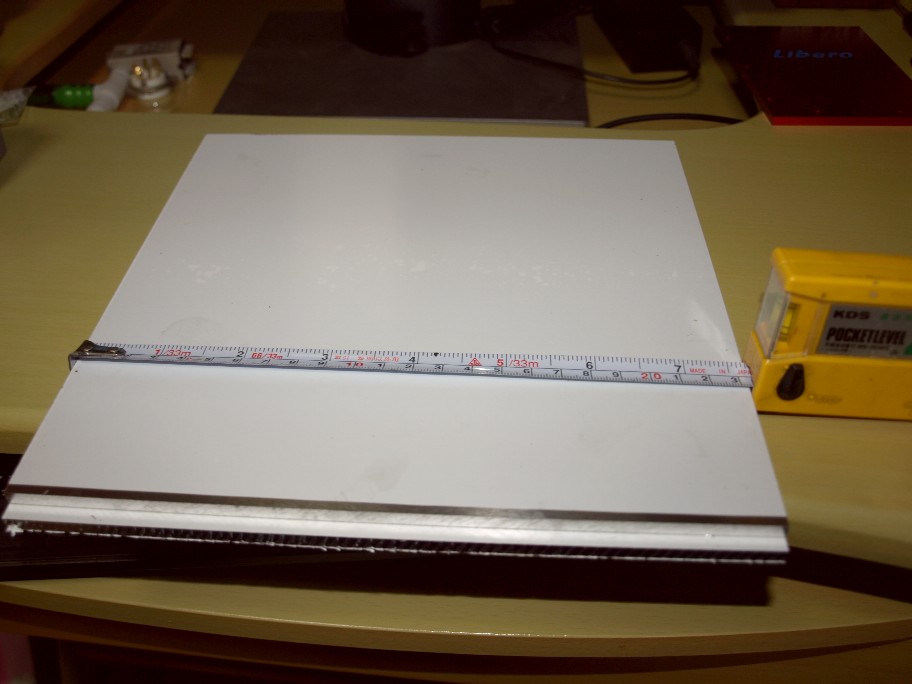

今回の板、２３０×２３０と言う正方形です。
ギターアンプの電源シャシの天板。

アンプ本体が３００×２７０なので、一体で作ったら・・・・・（大汗）。
別体で良かったです。一体だったら持ち上げられるかどうか・・？


電源シャシの方が穴開けが多く、寸法も５mm単位じゃないので・・。

[5回]

最近のアップは、ギター関連ばかりですがもう暫くお付き合いを・・m(__)m 。

で、一仕事片付けて放置した侭のパーツを探します。

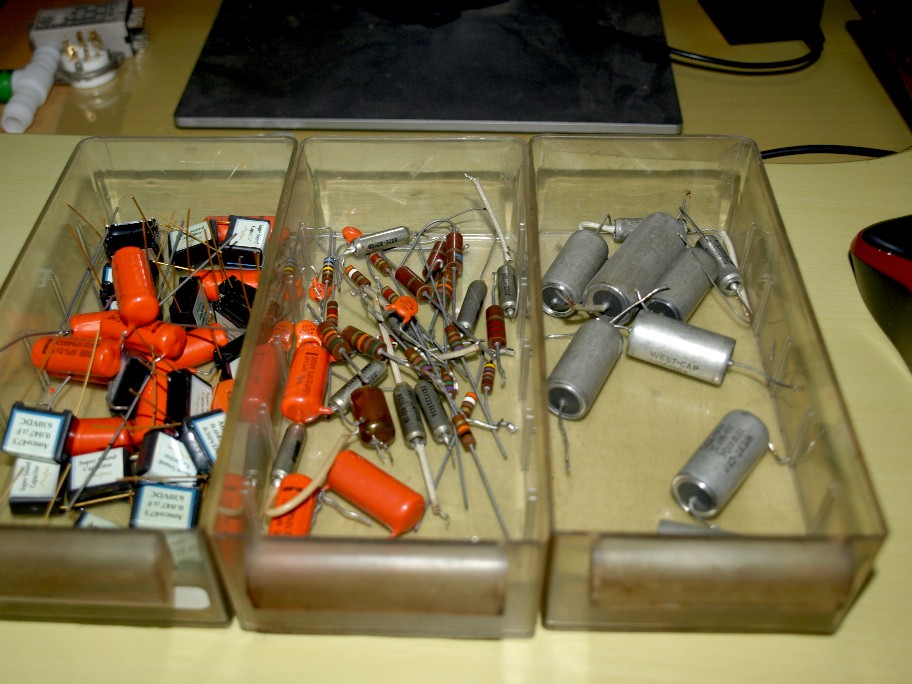

こんなのが見つかりました。左端の箱の中の四角いフィルムコンは最新のものですので、現行アンプに使っています。

オレンジドロップ、ビタミンQ、ウェストキャップが見つかりました。探せばウェスタンのオイルコンもある筈です。
一部マニアの間では、それなりに評価されているパーツなんですけどね・・・・。

僕が作りたいアンプ。音の良いアンプではなく正直なアンプ。良い演奏は感動させてくれて、くだらん演奏は馬脚を現す。そんなアンプが大好きなのです。
勿論コレはスピーカーにもプレーヤーにも当て嵌まるんです。

世のオーディオマニア。アンプやスピーカーの個性（色眼鏡）を通して音楽（景色）を聞いて（見て）居るって感じるのは僕だけでしょうか？

つまり、その演奏が好きなんじゃなくて、JBLの音が好き。ウェスタンの音が好き。その装置を引き立てる音楽ソースを買ってくる。

僕には主客転倒としか見えません。

で、見つけた古いパーツ。僕には個性が強過ぎて・・・・・。
でもね、ギターアンプは楽器の一部です。つまり音作りが必要。パーツの個性も、狙った音の方向でしたら使った方が良い。

捨てようか如何しようか迷っていたパーツ達。ギターアンプで復活するのかなー・・・・？








ちなみに、昔ウェスタンのオイルコン。大量に廃棄処分に成りました（笑）。
オット、写真のA&Bの抵抗。こいつだけは使えません（理由はもめると思いますのでカット、笑）

[6回]

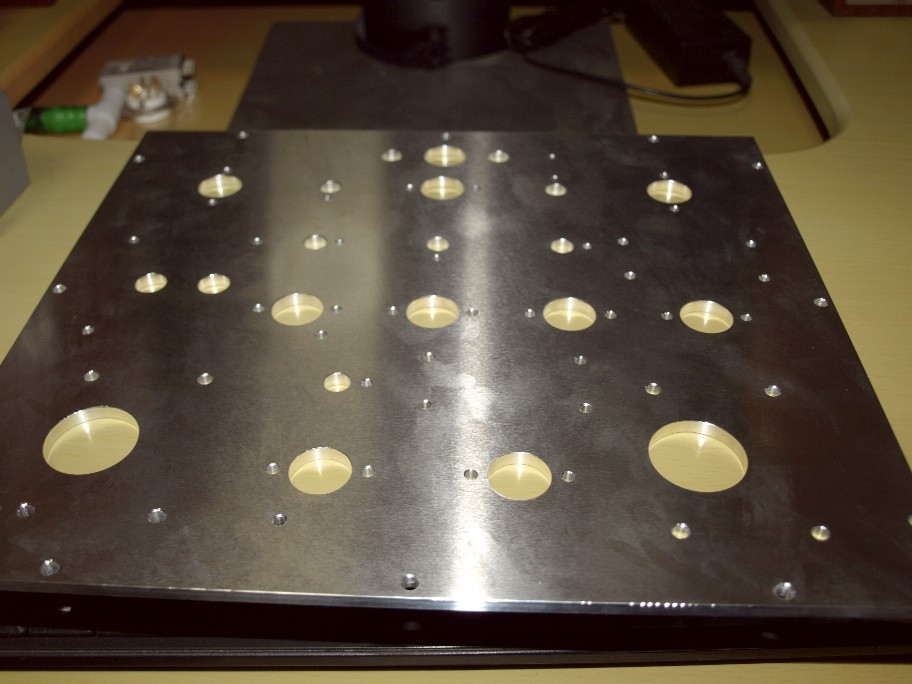

本体天板が完成しました。今掛かっている仕事は、土曜日に引き取ってくる部品が揃わないと出来ない。
と言う言い訳をして、此方に全力投球。
電源部は材料屋さんのミスで、明日からです。

で、此処まで出来て悩んだ・・・・・・・・。

まず、ヘアーラインを掛けるかどうか。勿論掛ける場合は僕の手研磨。

傷は一切無いので、ヘアーラインを掛けないでも行けるけど、悩む・・・・。

更の悩み。
アルマイトの色は如何しよう？
例の赤は気に入っているんだけれど、同じ色もどうかなー・・・・・・・・。

どうでも良い事で悩んでいます。





思い切って、金ぴかとか・・・・・・・・。

[3回]

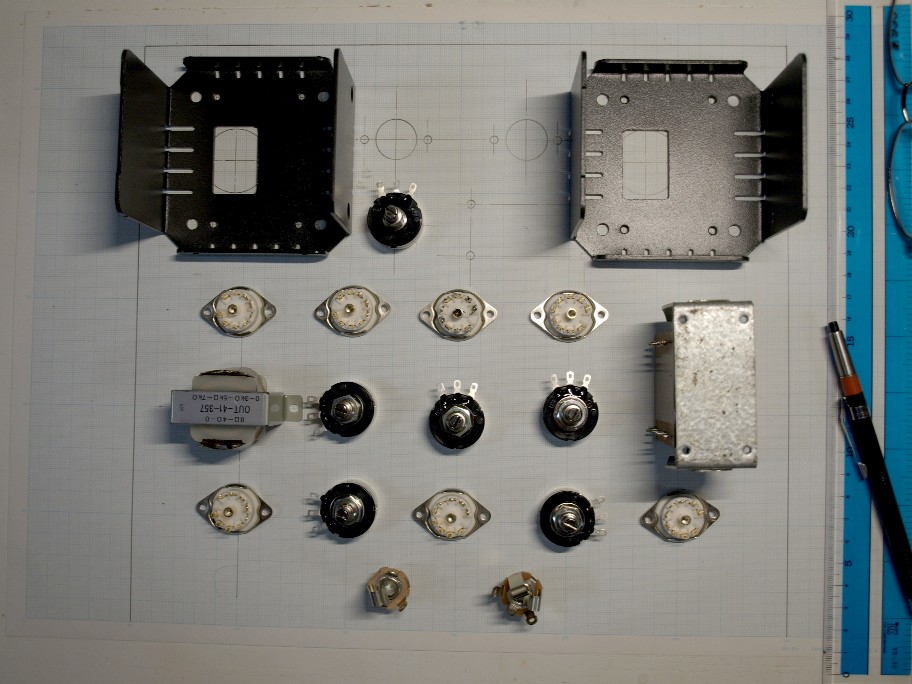

チョイ時間が開いたので、アンプの実際の配線取り回しの考察です。
本当は、シャシ図面時点で出来ていないとインチキです（汗）。

初めてのアンプで、初めて使うパーツも有るので、現物を見ながらの考察が必要なんですね。
勿論、シャシに穴開けが終わっていたらオーマイゴット。

シャシサイズは弄らないで出来る範囲ですので、最後のチェックです。
例のリバーブユニット（リバーブタンク）への配線を再考慮。
気楽にスピーカーと同じで行けるんだろう。なんて考えていたんですが・・・・・・。

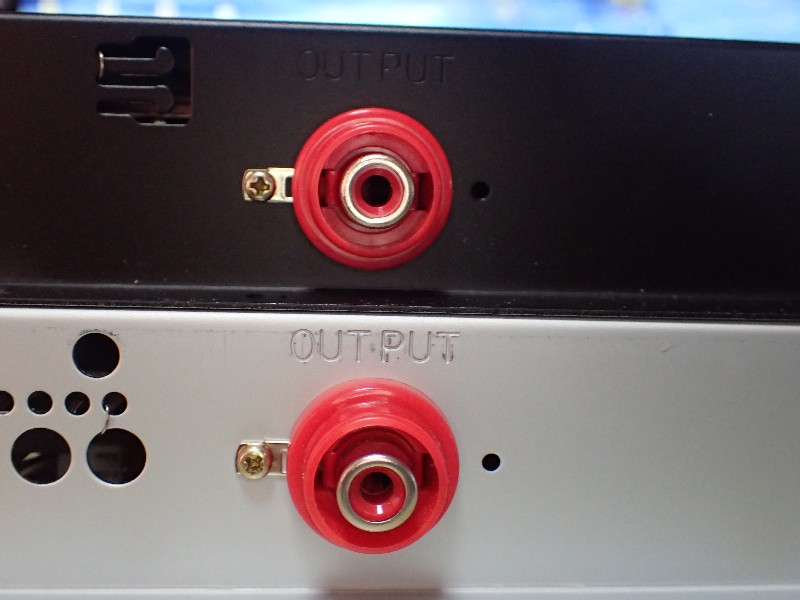

リバーブユニットの出力端子。端子の横に出ている金属は、シャシにネジ止めされています。
此の端子はRCAの外側と繋がっています。
つまりマイナス側はシャシアースされているんですね。

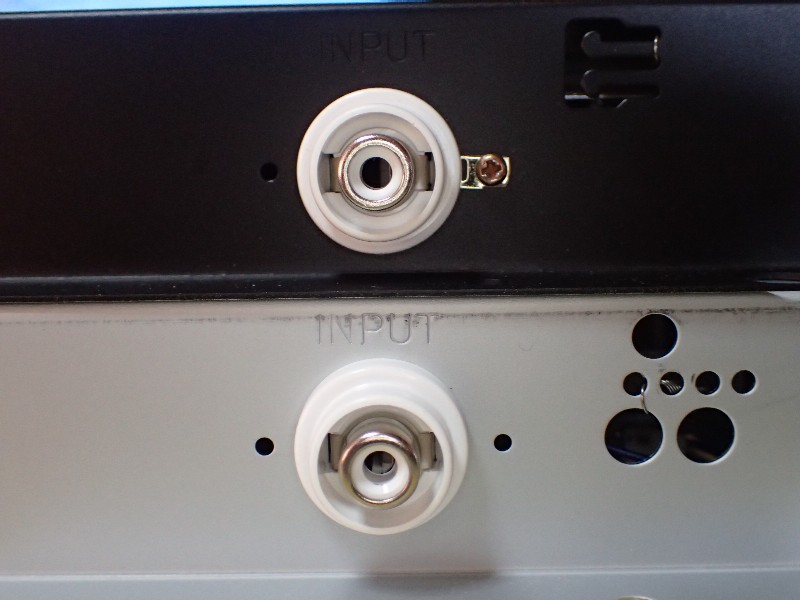

入力端子。後から買った方はシャシに落ちていますが、古い方はフローティング。
製造時に間違ったのか、こういう仕様なのかは不明（大笑）。

何も知らずに同じ配線をしたら、どちらかのハムノイズは大きい筈。
すると、此方の型番はハムが多いです。なんてネットに載せちゃう人も出るんでしょうか？

基本的にRCAのマイナス側をシャシに落としてはダメです（だからマランツやマッキンはノイズが多い）。
浮かして、アース配線を引こうかとも思ったのですがあいつがある・・・・。
そうレモ。

チョイと贅沢ですけどレモを使えば全て解決。
あ～～～～あ、昨日アップした小型のメタコン。無駄に成ったなー・・・・・・。



昨日気付きました。フォーンジャックは外周側がシャシに落ちているんですね。これも浮かさないとNG（ステレオ用を僕の使い方ならOK）。
アメリカで設計された端子類。本当にアースの事を考えていません。まあアメリカ人ですので細かな事には拘らないのかなー・・。

あ、序でに・・・。
日本でウェスタンの大先生。やはりアースのひき方は滅茶苦茶。ウエスタンを参考に勉強したので仕方が無いですね。
ちなみに、アースに関してはヨーロッパの方が優れています（と言っても、アメリカよりはと言う程度ですけど）。

[6回]

可也の時間を要したギターアンプの設計。
初めてのアンプですので、一度書いた図面に数日後ダメだし。此れが何度も続きました。
急がば回れ。早急に図面を書くと、製作後の反省（後悔）が絶対に出て来ます。

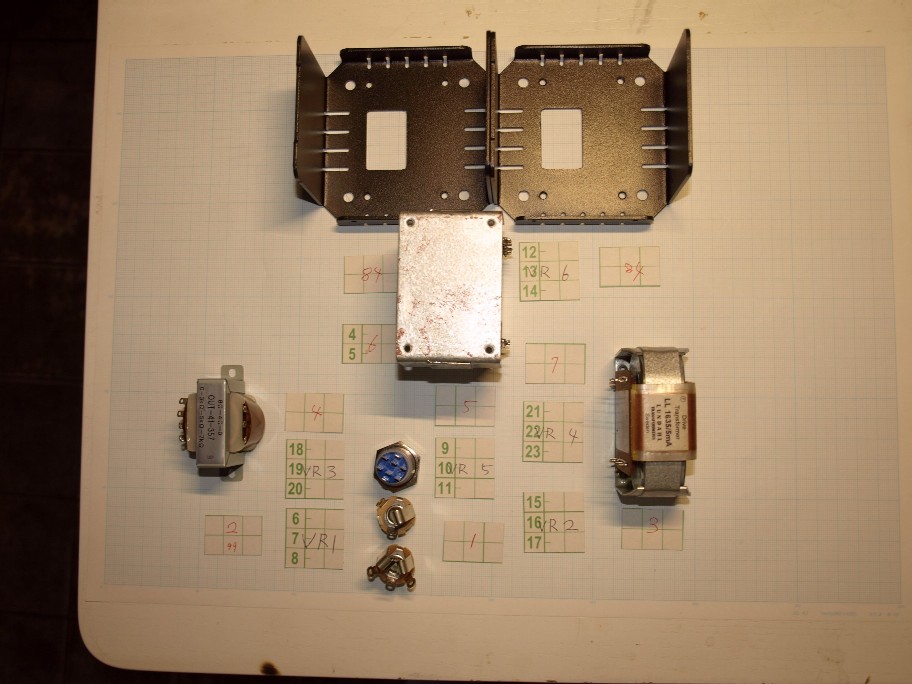

実は、昨夜も真空管の配置が変わったのです。
時間をおいて見直すと、意外な配置が思い付いたりするんですね。

で・・・・・・（汗）。



小型のリバーブユニットを購入。

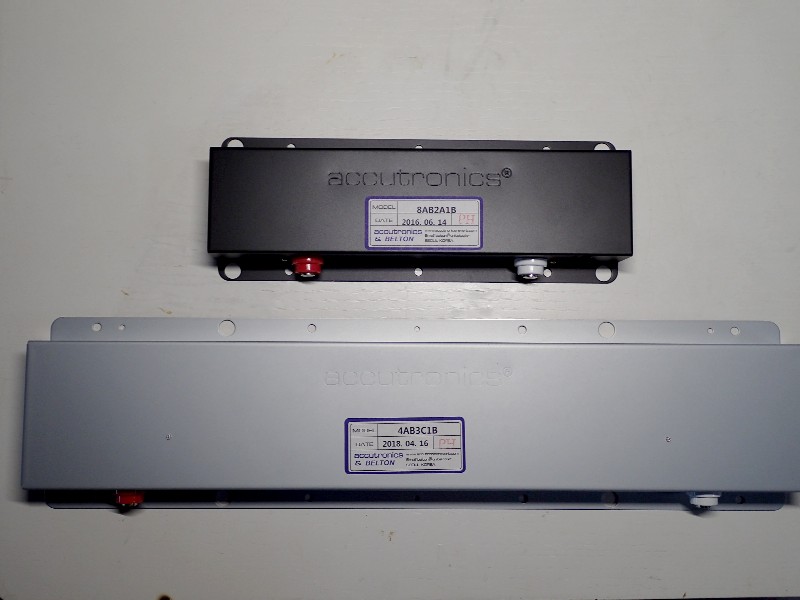

写真下が二ヶ月位前に購入した物。上が今回の物です。大きさが全然違います。
最初は電源一体で作るつもりでしたから、シャシサイズも大きい。リバーブユニットが大きくても大丈夫（一番の原因はフェンダー純正）。

シャシを電源と本体に分けたので、大きなユニットの取り付けは不可能。
そんな訳で小型の購入に成ってしまったのです。

と言ってもタダでは転ばない（笑）。

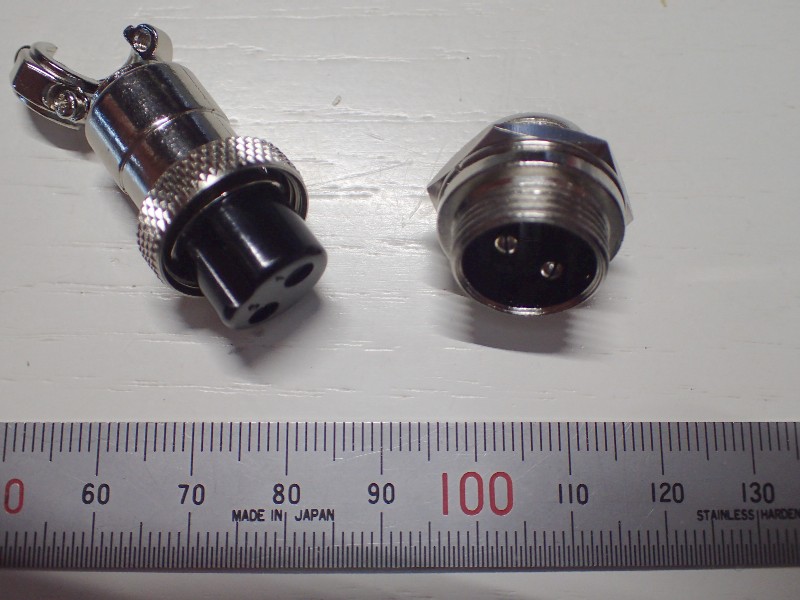

小型のコネクターです。
