チョイ時間が開いたので、アンプの実際の配線取り回しの考察です。
本当は、シャシ図面時点で出来ていないとインチキです（汗）。

初めてのアンプで、初めて使うパーツも有るので、現物を見ながらの考察が必要なんですね。
勿論、シャシに穴開けが終わっていたらオーマイゴット。

シャシサイズは弄らないで出来る範囲ですので、最後のチェックです。
例のリバーブユニット（リバーブタンク）への配線を再考慮。
気楽にスピーカーと同じで行けるんだろう。なんて考えていたんですが・・・・・・。

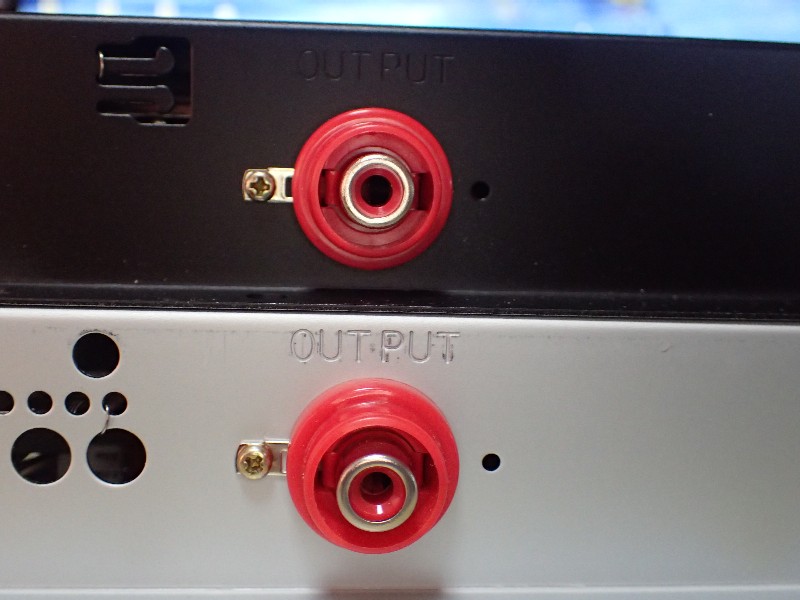

リバーブユニットの出力端子。端子の横に出ている金属は、シャシにネジ止めされています。
此の端子はRCAの外側と繋がっています。
つまりマイナス側はシャシアースされているんですね。

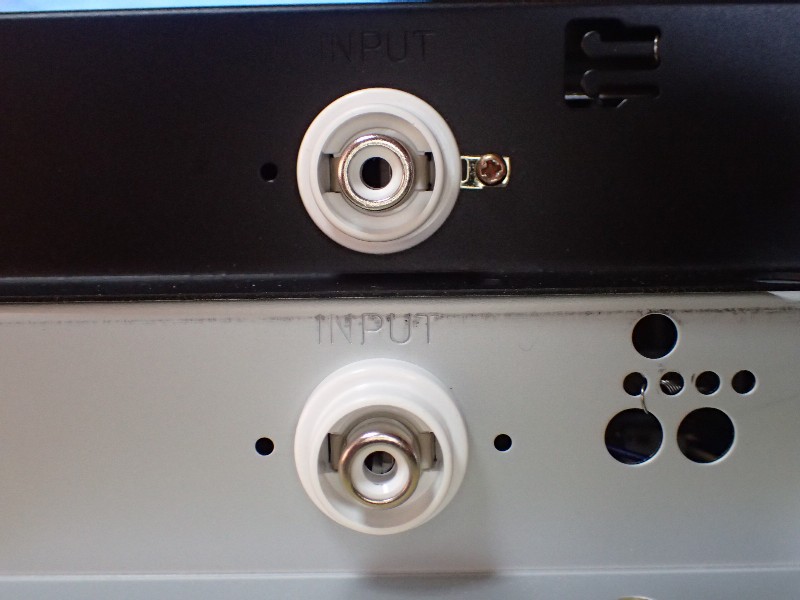

入力端子。後から買った方はシャシに落ちていますが、古い方はフローティング。
製造時に間違ったのか、こういう仕様なのかは不明（大笑）。

何も知らずに同じ配線をしたら、どちらかのハムノイズは大きい筈。
すると、此方の型番はハムが多いです。なんてネットに載せちゃう人も出るんでしょうか？

基本的にRCAのマイナス側をシャシに落としてはダメです（だからマランツやマッキンはノイズが多い）。
浮かして、アース配線を引こうかとも思ったのですがあいつがある・・・・。
そうレモ。

チョイと贅沢ですけどレモを使えば全て解決。
あ～～～～あ、昨日アップした小型のメタコン。無駄に成ったなー・・・・・・。



昨日気付きました。フォーンジャックは外周側がシャシに落ちているんですね。これも浮かさないとNG（ステレオ用を僕の使い方ならOK）。
アメリカで設計された端子類。本当にアースの事を考えていません。まあアメリカ人ですので細かな事には拘らないのかなー・・。

あ、序でに・・・。
日本でウェスタンの大先生。やはりアースのひき方は滅茶苦茶。ウエスタンを参考に勉強したので仕方が無いですね。
ちなみに、アースに関してはヨーロッパの方が優れています（と言っても、アメリカよりはと言う程度ですけど）。
