今日は暫くぶりのアンプ内配線。乗っちゃいました（笑）。
ホント、楽しいんですよ。自分本来の棲み家って・・・・。

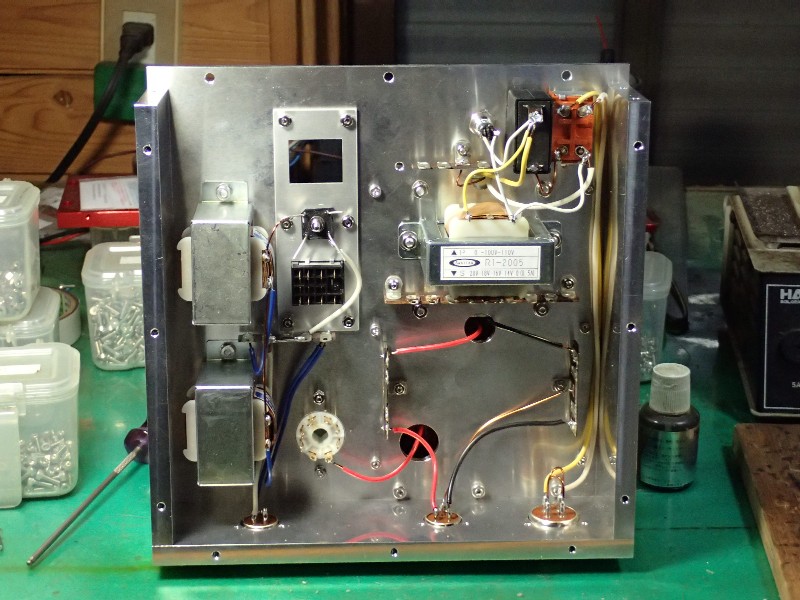

で、現状。
結構進んでいます。丁寧に組んでいますので、此れでも十分な進行。
細かに説明しますね。
入力電源（AC１００V）のメタコン。最近は３Pの四角いコネクターがはやっていますけど、アースのない日本のコンセントでは無用の長物。あんな物が流行ったのは輸出用と同じに作った方が楽と言うメーカーの立場です。
日本では偶数のコネクターじゃなければ・・・・。

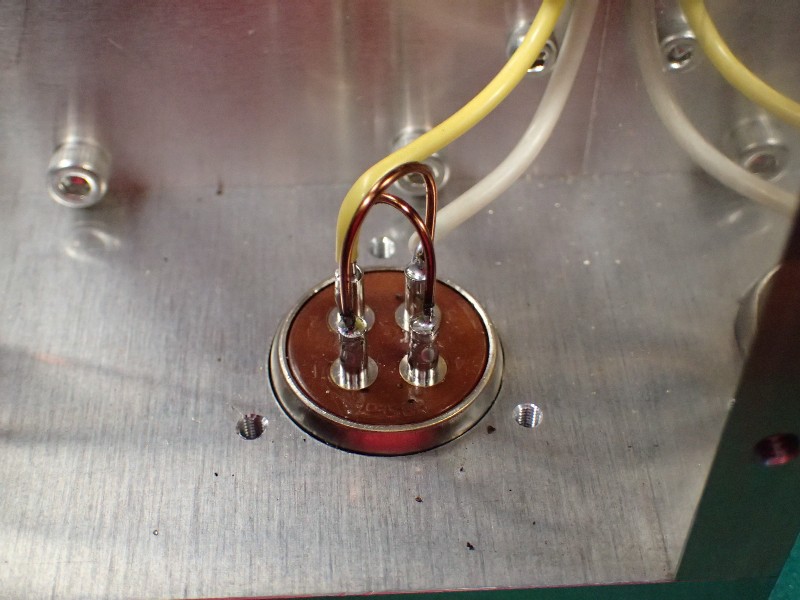

で、写真。４Pのコネクターを使って得意のスタッカード配線です。
ギターアンプに必要か？って聞かれましても判りません。只、今迄の機器では全て良い結果が出ています。まあ、用心ですね。

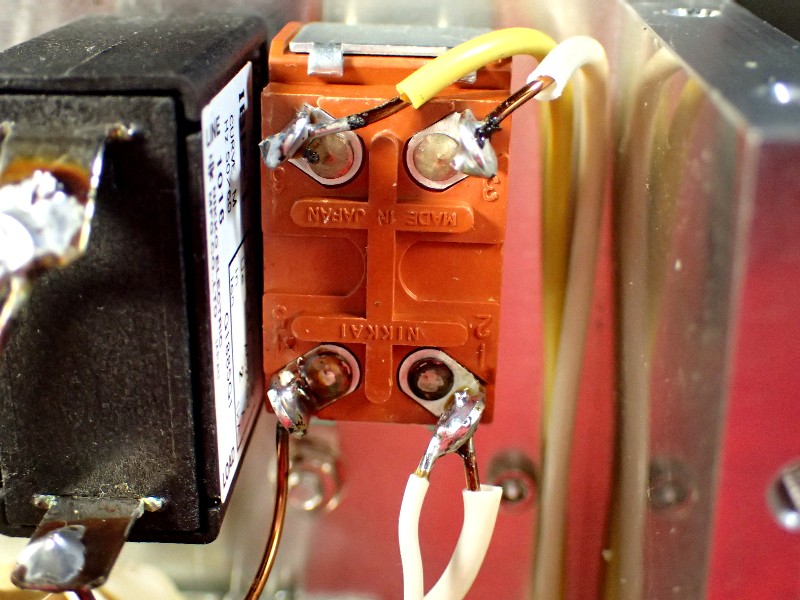

電源SW。写真で判ります様に、両切りタイプを使っています。片側だけを切るのは精神衛生上良くないので・・・。
次のメタコン、奇数の３ピン。

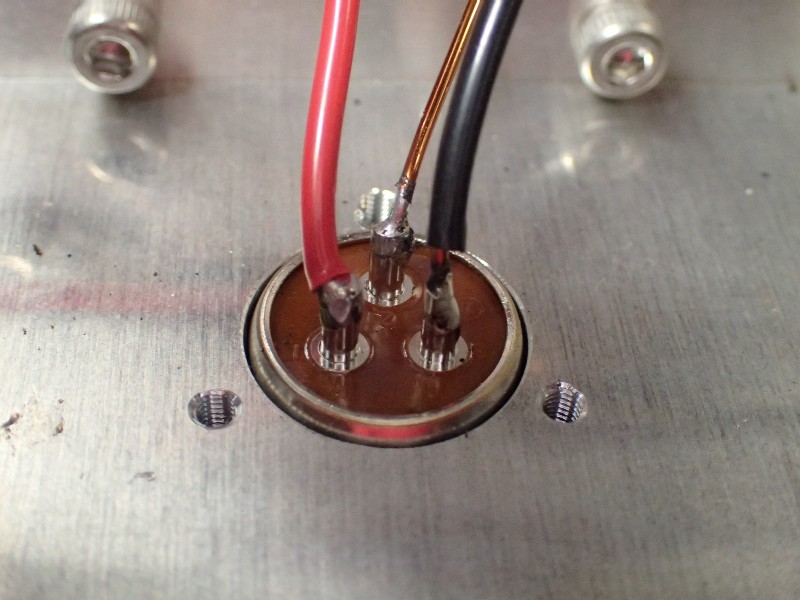

手前２本の配線がB電源。
残りの１本。

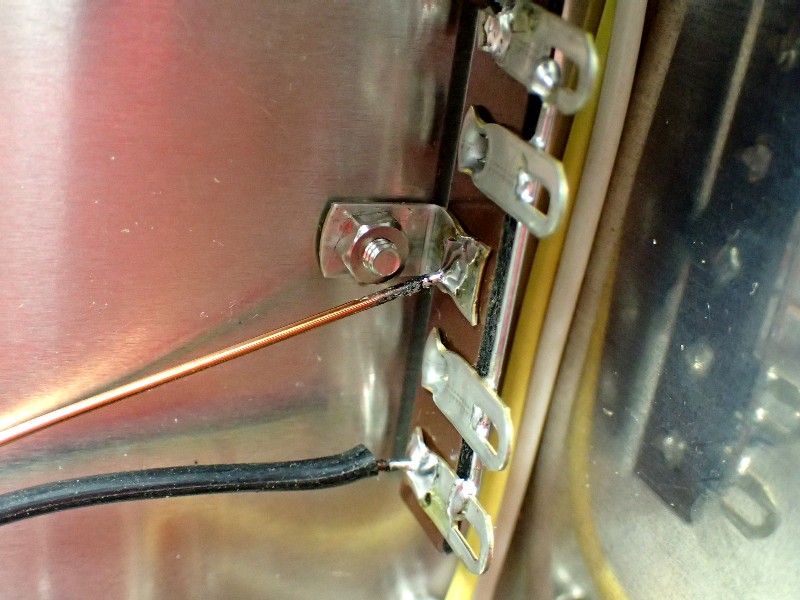

シャシに落としています。
此れが、電源側は全てフローティング配線のタネアカシ。
電源シャシと本体シャシ。電気的には同電位にしないといけません。
同電位にするには、電線で繋げばよいんですけど、その配線には微電流でも流さない。と言うのが基本なんです。
どんなに太い配線でも抵抗値がゼロには成りません。
ゼロにしたいのなら電流を流さない。
意味判りますよね（中学校のオームの法則を理解していれば・・）。
ホント、楽しいんですよ。自分本来の棲み家って・・・・。
で、現状。
結構進んでいます。丁寧に組んでいますので、此れでも十分な進行。
細かに説明しますね。
入力電源（AC１００V）のメタコン。最近は３Pの四角いコネクターがはやっていますけど、アースのない日本のコンセントでは無用の長物。あんな物が流行ったのは輸出用と同じに作った方が楽と言うメーカーの立場です。
日本では偶数のコネクターじゃなければ・・・・。
で、写真。４Pのコネクターを使って得意のスタッカード配線です。
ギターアンプに必要か？って聞かれましても判りません。只、今迄の機器では全て良い結果が出ています。まあ、用心ですね。
電源SW。写真で判ります様に、両切りタイプを使っています。片側だけを切るのは精神衛生上良くないので・・・。
次のメタコン、奇数の３ピン。
手前２本の配線がB電源。
残りの１本。
シャシに落としています。
此れが、電源側は全てフローティング配線のタネアカシ。
電源シャシと本体シャシ。電気的には同電位にしないといけません。
同電位にするには、電線で繋げばよいんですけど、その配線には微電流でも流さない。と言うのが基本なんです。
どんなに太い配線でも抵抗値がゼロには成りません。
ゼロにしたいのなら電流を流さない。
意味判りますよね（中学校のオームの法則を理解していれば・・）。
