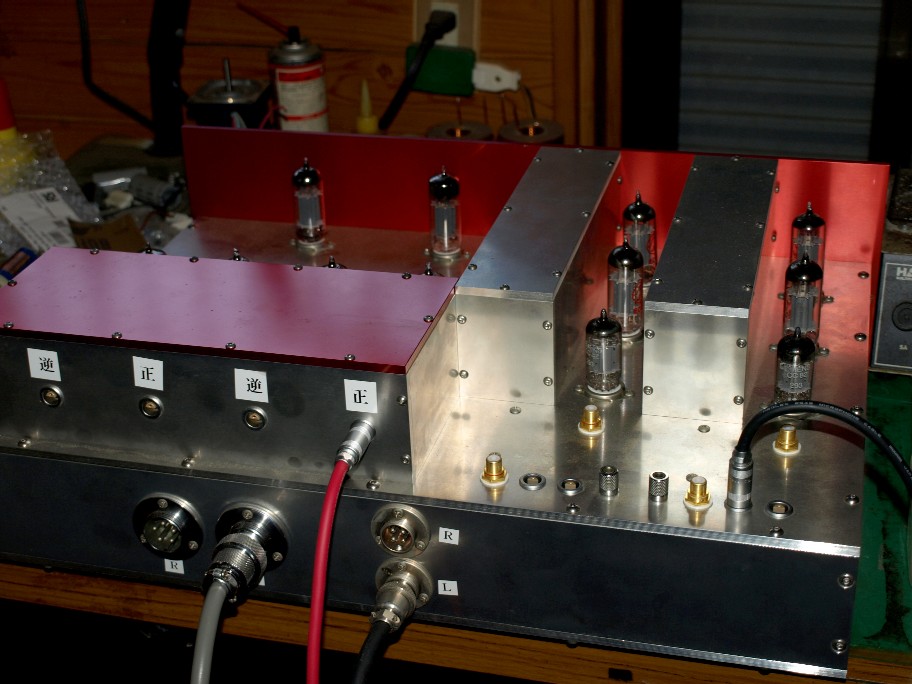

カテゴリーはパワーアンプなのに、作業机の上にはプリが乗っています。



でも、重い。こんな重量のプリアンプって・・（電源は別ですからね）。

実は、パワーアンプの最後の調整で、オットット。
で、プリアンプを乗せた。

昔からの愛読者でしたらハハ～～～～ン。

今回のパワーアンプ。入力にトランスが入っています。
１：８の増幅巻線。

理由は、プリのアウトに１０：１が入っているんですね。
つまり、此処の配線のインピーダンスを下げて、シールド線の悪影響を出来るだけ小さくしたい。
と言う理由です。

で、この時の要調整箇所。パワーアンプの入力トランス二次側に入れる抵抗値。
過去のアンプでしたら、沢山データーを取りましたので、必要無いのですが、今回は逆相信号をその侭出して、パワーアンプも逆相で受ける。と言う初めての動作です。

まあ、この辺かな？と言うのは有るんですけど、念の為に測定します。
此処の抵抗値の重要性。
MCトランスの使い方で、重々承知ですよね。




此の測定は、フォノは使わず（リアカーブが有るので）ライン入力で測定します。
最初は何もつなげない（抵抗を入れない）。
プリアンプの出力インピーダンスが、十分に低い場合は、入力トランス二次側で高域にピークが出ます。

此のピークが略無くなり、かつ信号レベルが小さくならない抵抗値を探します。
此れをしないで、トランスの評価は絶対に出来ません。

一般のトランスにはインピーダンス値が書いて有りますよね（ルンダールは書いていない）。
プリのアウトに、二次側が６００Ωのトランスを入れたので、パワーの入力抵抗を６００Ωにしました。って音が出ます程度の話です。
