最近の僕のアンプ。直熱管からどんどん遠ざかっています。
此処へ来られている方々なら、十分にご存知ですよね。
最近、直熱管独特のキャラクターに疲れてきたんですね。
僕が聞きたいのは、レコードに入っている演奏で、真空管のキャラクターが聞きたくて、アンプを作っているのでは、ないのですから。
で、以前なら門外不出（笑）。今なら平気で出せる、直熱管のノウハウ。
ネタに詰まった時に、チョクチョクとアップして行きます。
まず、直熱管には、必ず必要なハムバランサー。
一般には１００Ωが使われます。
ナンデ１００Ωに成ったか、知らないんですが、不自由も感じないので其の侭に・・・・・（汗）。
で、皆さん。ハムバランサーの調整はどうやっています？
スピーカーに耳を近づけて・・・・。
まあ、此れで不自由なく出来るのですが・・・・・。
能率の高いスピーカーですと、かなりシビアな筈。
オシロで見ると、チョット驚きますよ（アンプ作りにオシロは必須です）。
ほんのチョイのハムバランサーの動きに、超敏感にハムの量が変わります。
耳での調整なんて、殆ど出来ません。
で・・・・・・・。
上の回路を見てピコンと来た方は流石。
ハムバランサー。調整すると、ど真ん中では有りませんが（直流点火の場合）、両端に成る事は有りません。
其処でハムバランサーを５０Ωにして、両端に２４Ωの抵抗をつけるのですね。
こうすると、ハムバランサーの回転角度に対して、抵抗値の変化が少なくて済みますから、シビアな調整が簡単に出来る様に成ります。
勿論５０Ωに限らず、もっと低抵抗を選んで、両端の抵抗との合成値が１００Ωに成る様にすればOK。
この方式。ハムバランサーに掛かる電圧も下がりますので、ハムバランサーの電力値が小さい物でも使用可能。
音の悪い巻線抵抗から逃げられます。
そう言えば、僕が５０Ωのバランサーを購入していた商社。
１００Ωしか輸入しなくなったのです。
困って電話をしたら、秋葉原で５０Ωは売れない。
『雑誌に１００Ωと書いて有るから、１００Ωじゃなくちゃ駄目。』なんてユーザーが大多数なので・・・・・。
仕方なく、多目の個数を発注して５０Ωを輸入してもらいました。
もう、使う事無いよなー・・・・（大汗）。
此処へ来られている方々なら、十分にご存知ですよね。
最近、直熱管独特のキャラクターに疲れてきたんですね。
僕が聞きたいのは、レコードに入っている演奏で、真空管のキャラクターが聞きたくて、アンプを作っているのでは、ないのですから。
で、以前なら門外不出（笑）。今なら平気で出せる、直熱管のノウハウ。
ネタに詰まった時に、チョクチョクとアップして行きます。
まず、直熱管には、必ず必要なハムバランサー。
一般には１００Ωが使われます。
ナンデ１００Ωに成ったか、知らないんですが、不自由も感じないので其の侭に・・・・・（汗）。
で、皆さん。ハムバランサーの調整はどうやっています？
スピーカーに耳を近づけて・・・・。
まあ、此れで不自由なく出来るのですが・・・・・。
能率の高いスピーカーですと、かなりシビアな筈。
オシロで見ると、チョット驚きますよ（アンプ作りにオシロは必須です）。
ほんのチョイのハムバランサーの動きに、超敏感にハムの量が変わります。
耳での調整なんて、殆ど出来ません。
で・・・・・・・。

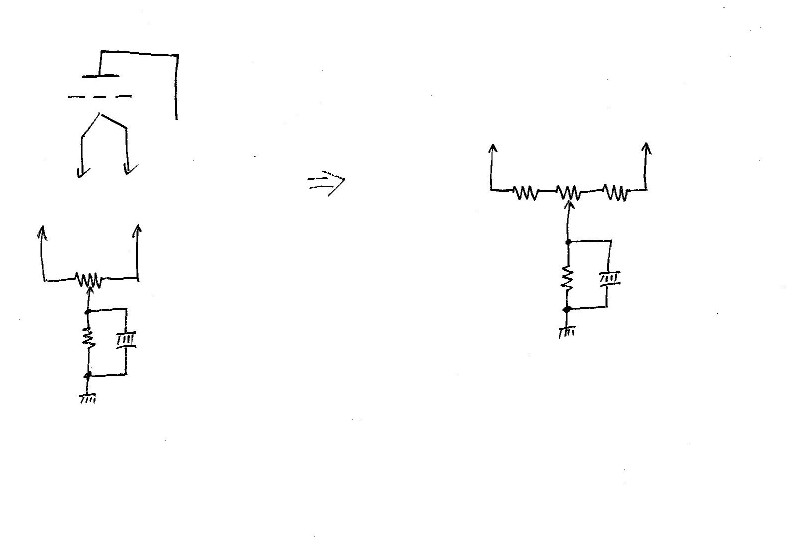

上の回路を見てピコンと来た方は流石。
ハムバランサー。調整すると、ど真ん中では有りませんが（直流点火の場合）、両端に成る事は有りません。
其処でハムバランサーを５０Ωにして、両端に２４Ωの抵抗をつけるのですね。
こうすると、ハムバランサーの回転角度に対して、抵抗値の変化が少なくて済みますから、シビアな調整が簡単に出来る様に成ります。
勿論５０Ωに限らず、もっと低抵抗を選んで、両端の抵抗との合成値が１００Ωに成る様にすればOK。
この方式。ハムバランサーに掛かる電圧も下がりますので、ハムバランサーの電力値が小さい物でも使用可能。
音の悪い巻線抵抗から逃げられます。
そう言えば、僕が５０Ωのバランサーを購入していた商社。
１００Ωしか輸入しなくなったのです。
困って電話をしたら、秋葉原で５０Ωは売れない。
『雑誌に１００Ωと書いて有るから、１００Ωじゃなくちゃ駄目。』なんてユーザーが大多数なので・・・・・。
仕方なく、多目の個数を発注して５０Ωを輸入してもらいました。
もう、使う事無いよなー・・・・（大汗）。
