２年近くほって置いたアンプの製作がヤット始まりました。
考えて見ると、カラーアルマイトの第１号機。

後からのアンプに追い抜かれ・・・・・・。

覚えていますか？　このアルマイト、目茶丈夫で電気を流さない。
此のシャシの後から作ったCD用のバッファアンプで露呈したのです。

つまり、此のシャシも其れへの対応は全然していないんですね（大汗）。
今回も、此れで苦労をしています。

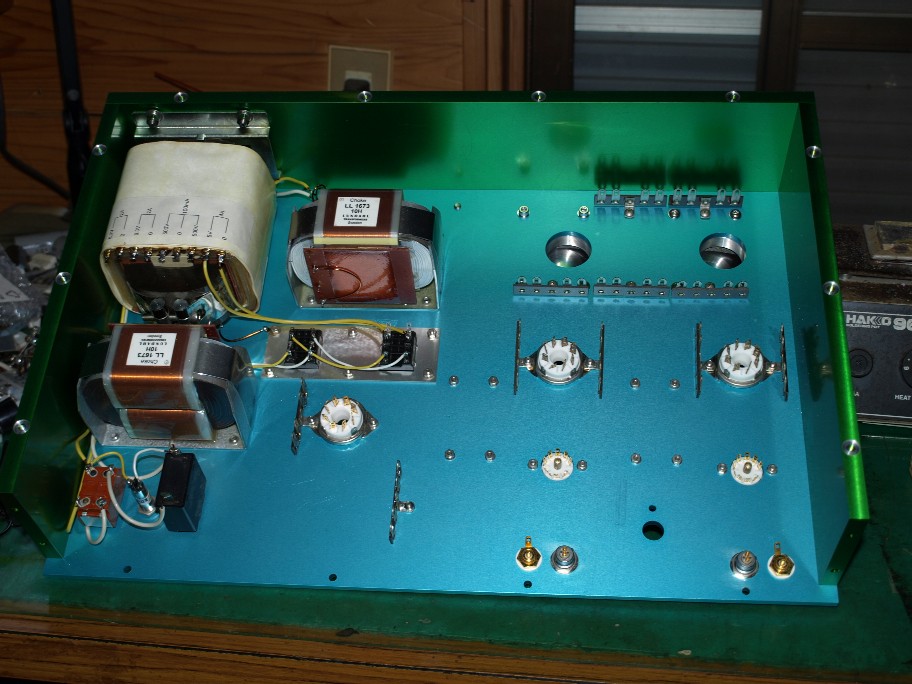

シャシ枠を二次加工（詳しくはCD用バッファアンプで）。

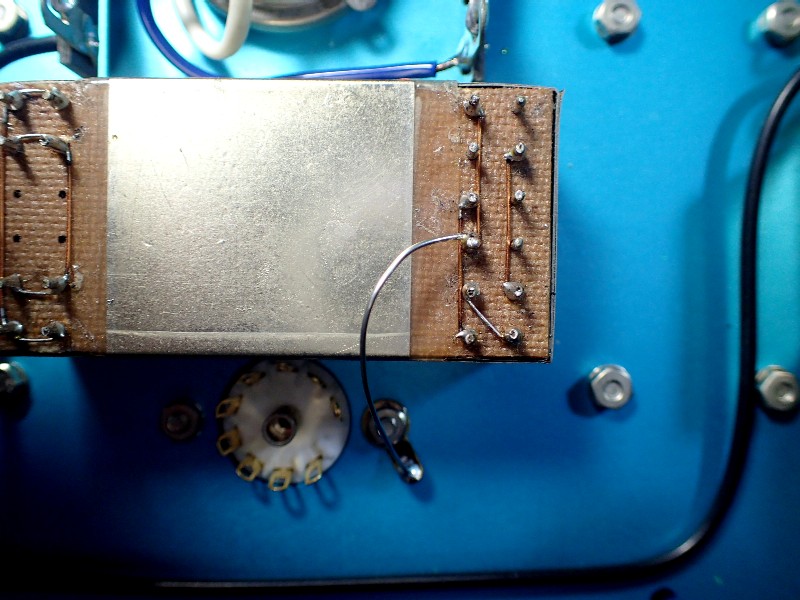

シャシの電気的な結合は出来たんですけど、拙いのがレモ端子。
付属の菊座は食いつきが悪くて、本体がシャシに落ちないんですね。

仕方なく、シャシの裏側をサンドペーパーでゴシゴシ・・。

兎に角、シャシと電位が同じに成る金属は、全てテスターでチェック。

今迄のアルマイトでは無かった苦労（本当に大汗）。

まあ、苦労の甲斐も有り・・。

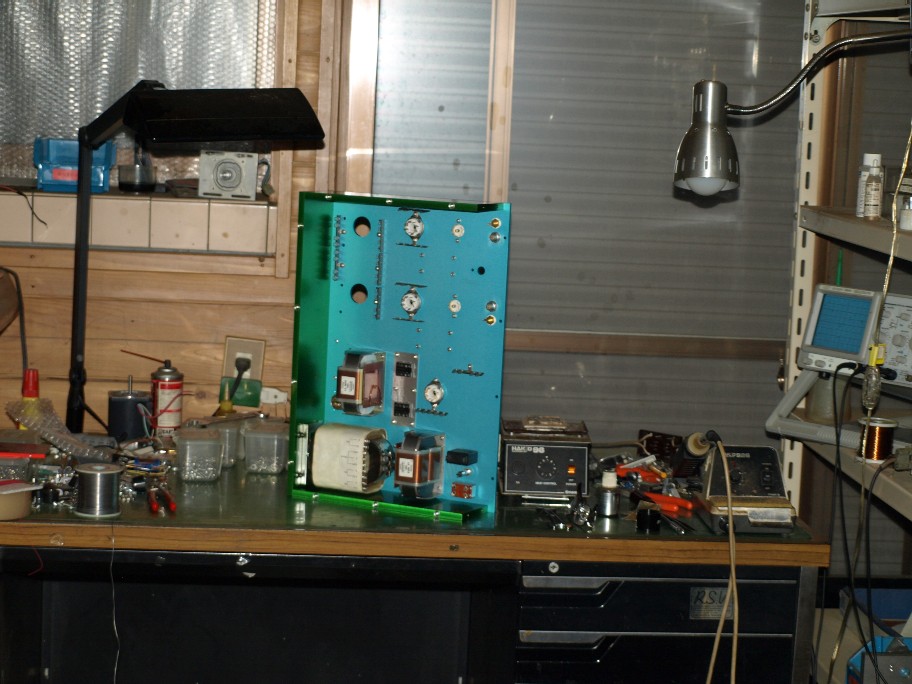

現在の作業テーブルの上。
写真で気付きましたか？
また予定外の悪戯を・・・・・・。

例のカラーアルマイト屋さんと知り合ってから、僕の色の感覚は狂ったみたいで・・・。



明日は、OPTの取り付けですが、此処も電気的に落とすのに苦労しそう・・。

[3回]

まあ、色々と有って色々と有って・・・・・・・。
ミッドハイ、ハイの２ウェイ用アンプが片方完成。

何時もの病気です。どうせ改造するなら・・・・・・。
一瞬でも（ホンのチョイの事なんですけど）？を感じたらじっくりと考える。

兎に角最近は、重箱の隅を徹底的に突いています。
納得したら作業再開。

基本的に配線の引き回しなんですけどね。

そんな訳で・・・・・・。



お約束の動作チェック。此れをしないで、聴感だけでの判断は超危険です。
逆に、此れをシッカリとやったアンプは変な音はしません。

ある意味、極普通のアンプ（人を驚かせる方が余程簡単）。

例のコンデンサーでの低域カットも計算どおり。
今回は３kHz以上で使います。
１,２kHzから上で完全にフラット。

バイアンプ方式はこの様な悪戯も出来るんですね。

１台目で散々苦労したので、２台目は簡単。
完全コピーで良いので、短時間で完成します。


このシャシは、僕がフライス盤を購入する前の作品です。
と言う事は、３０年近く前に作ったアンプです。
勿論健康体。
この健康チェックにオシロスコープは欠かせません。

チョット追記。

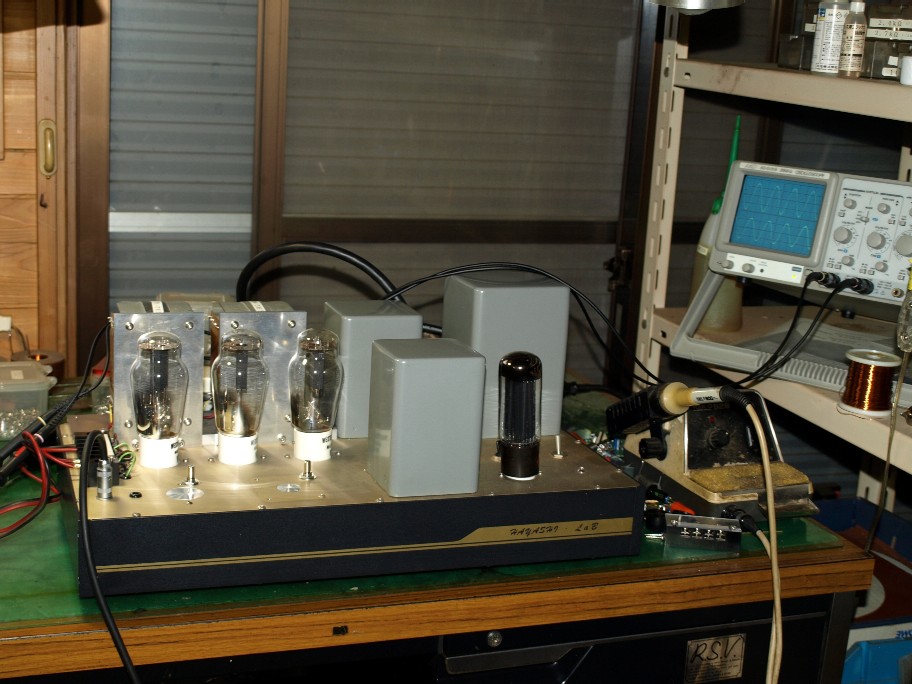

写真でお判りの様にパワー管はVT２５。ウエスタンの本物です。
ウエスタンの凄い所は、ベースに入っている印刷。
真空管の向きにキッチリと合っています（このアンプでは右側）。

で、昔アンプを自作していたある友人。
このウエスタンの文字を正面にアンプを設計。
気持ちは判りますけど、主客転倒。
真空管の向きは配線の引き回しから決定するのが基本。

その基本が出来てから、デザインを考えれば良いんですね。
デザインとファッションは似て異なる物と考えています。

更にの追記。

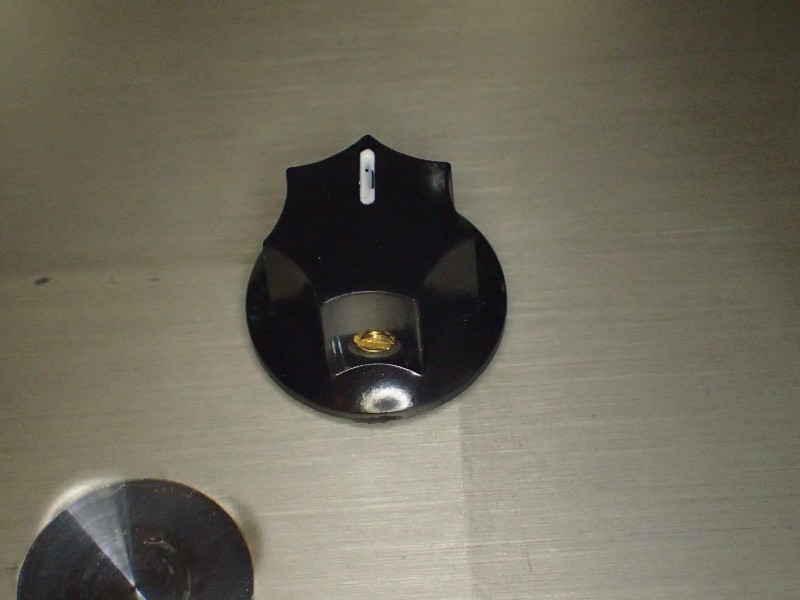

VRシャフトにツマミをつけました。

今回は６mmシャフトなので市販のつまみです（１０個で１セットなので余った６個はどうしよう？笑）。

この位置で全開。音量調整と違い、全開から何処まで絞るか・・。と言う使い方ですのでこの方が左右を合わせ易いんですね。
まあ、オーナーの方の好みでどうとでも成るので・・・（笑）。

[3回]

ウーーーン、本当に困っちゃう。昔組んだアンプの中を見るとムラムラムラ。
今回も新しいアイディアが浮かんで・・（笑）。

まずバイアンプ（スピーカーユニットの数だけパワーアンプを用意する）方式です。
この場合にも２種類の方式があり、チャンデバを使って、パワーアンプの前で周波数を選択する方法（一般にマルチアンプ方式なんて呼ばれていますね）。

もう一つが、今回の方式。パワーアンプはフルレンジで動作します。
パワーアンプの出口にネットワークを取り付け、各周波数だけをスピーカーユニットへ加える方式。

其々一長一短（此処ではカット）。

で、今回の方式。ツィーター用のアンプにもウーハー用と同じパワーが必要。
ツィーター用だから小パワーでイイや。と行かないんですね。

さて考えましたよ。ツィーター用のパワーアンプはVT２５シングル。
ツィーター用としては十分。でもアンプ自体はフルレンジで動作しているんだよ。

要は、アンプの出力の殆どは、ネットワーク直前のダミーロードのコイルが消費します。
ツィーター用に新しいEL３４のアンプを買って下さい。なんて口が裂けても言えない（オイオイ、此処に書いちゃった・・・笑）。

へへ、上手い方法を思い付いた。
要はパワーアンプの入り口で中低域をカットすれば良いんだよね。

と言う事で入力VRの出口にコンデンサーを噛ませます。
勿論カットオフ周波数を計算して適正な値に。

今回のお客様。大音量派ではないので、大丈夫とは思うのですが用心です。


一般市販のアンプを使って、今回の方式は２ウェイ程度が無難です。
つまりプリアンプの出力にパワーアンプが２台ぶら下がりますので、プリにとってはきつい。
今回の様に４台のアンプと成りますと・・・・・。

今回平気なのは、ドライブアンプを使うからです。
ドライブアンプの出力インピーダンスは十分に低い。４台位ヘッチャラなんですね。

勿論、受け渡しのインピーダンスは十分吟味しますよ。

更に追記。プリアンプの出力段にNFを掛けますと出力インピーダンスは下がります（一般市販のアンプはこの方式）。
で、この状態のアンプ内の信号波形を見た事が有りますか？

NFで出力インピーダンスが下がるのは、見かけ上と理解しています。
NFって本当に便利ですけど・・・・・・・・・。

[6回]

何度か指先に火傷をしながら完成させたネットワーク（だって半田槽でエナメルを溶かしたての銅線、目茶熱いんですよ）。

さて、次の仕事。

バイアンプ方式で使える様に、パワーアンプの改造です。
基本的には何も変わりません。

メインは入力にVRをつける事。

今回の４ウェイ。各ユニットの能率はバラバラ。ネットワーク方式の場合、能率を合わせるのにアッテネーターを使うのが略標準ですよね。

で、僕の経験から、ネットワーク内のパーツで一番の悪者は・・・・・・。
ハイ、アッテネーターです。

バイアンプ方式の場合は、パワーアンプのゲイン調整が出来るんですね（簡単に言うと入力VR）。
此れも散々テストしました。入力VRとアッテネーターではどちらが悪さをするか？

あ、何度も言っていますけど、音の良く成るパーツは、地球上に一切存在しません。
全て悪さをします。その悪さの質と量のチェックなんですね。

何度テストしても、入力VRの方が悪さが少ない。

そんな訳で、今回のネットワークにはアッテネーターが有りません。

３０年位前に作ったアンプ。



ワイドアングル用に作った物です。このオーナーの方、色々とアンプを買って頂きました。で、昔のアンプもキチッととって有りましたので、そのアンプをフル活用しようとの考えなのです（勿体無いじゃないですか）。

このアンプ、最初は通常のパワーアンプでした。入力１Vで最大出力。
途中でドライブアンプ仕様に改造したのです。

で、初段管と段間トランスは不要に成ったのですが、単に外すとかっこ悪い。
と言う事で、内部配線はしてないのですが、シャシ上面にはついた侭と言う・・・・・・・・。

で、今回の入力VRの取り付け。最新のノウハウで（注１）取り付けたい。
そう成ると、段間トランスが邪魔に成ってしまったのです。

外した穴。



外したトランス。



昔散々お世話に成ったマリック特注品。

穴が開いた侭ではかっこ悪い。
そんな訳で・・・・・・。



こんな物を旋盤で・・・・・・。

裏から・・・。



表。



外したトランスの跡が・・・・・。磨いて出来るだけ消します。

で、此処迄やったら、初段管も邪魔に成り・・・・・・。



此処にもメクラ蓋を作ります。

外した初段管。



本物ですよー・・・・。




小一時間後の追記。
先のアップが済んだら即プレハブへ直行。
勿論旋盤仕事。

で・・・・・・・（笑）。



注１。
簡単です。VRの配線に（特に出力側）シールド線を使わない。
使わないで済む配置が要求されます。

[8回]

今日の暑さは半端ではない。

そんな日に限って、一日中家の外。
地元自治会（現在、ナント副会長、大汗。順調に行けば２年後には会長の予定。ヨソモンなんですよー・・いいのかな？）の仕事に続いて農園会（もち米を作っています）の畦塗り。
僕は足が悪いので雑用係です。
来週は田植えだし・・・・・。

開放（仕事後の飲み会は・・・・）されたのは午後４時近く。

タップリと汗をかき、水分補給はビール・・・・・・・（可也ヤバイ）。

で、本職の材料待ちが明日で終わります。数日前のメールで２７日発送の連絡を貰いました。

現在、受注してお待たせしている仕事は２名様。

其れが終わったら例の重箱ツツキを始めます。

で、今日はヒントだけ。

スピーカーケーブルを３本必要とする今回のアイデア。
パワーアンプにもアース端子を取り付けます。

さて、どんなアイディアなんでしょうか・・・？


本当に重箱の隅です。理論的には間違っていません。
聴感上、判るのかなー・・・・・・？

[5回]

同じアンプを作っている時には、中々思い浮かばない新しいアイディア。

今回の様に、丸ッ切り新しいアンプに掛かると、色々と考えます（流されない）。

で、昨日アップしたリバーブユニットのアース。

此れってスピーカーでも同じだよね（そう書いたと思います）。

そう成ると、今のパワーアンプとスピーカーの接続は変。

イヤ、本当に重箱の隅を突いています。
でも、此れ迄隅を突いて悪くなった事はゼロ。
良く成ったか、聴感上は判らなかったか・・・
でも、確率として良くなった方が圧倒的に多い（９０％以上、最近は略１００％）。

昔なら、こんな事に気付いても実験しなかったと思う（そんなの聞いちゃ判らないよ）。
でも、理論的に正しい事をしたら音が良くなった。と言うのをイヤと言う程経験した。

ウーーン、近々実験です。



非常に大事な点。理論的につめて良く成る装置は、入り口から出口まで理論的にキッチリと作られた物です。一部でも聴感上のチューニングが入ると理論通りには行かない場合が多いです。

以前にも書きました。
何処かを弄った（勿論良く成るのを期待して）。

で、良く成ったとしますね。理論を考えての弄くりでしたらOKです。
単なる思い付きや、ネット（雑誌）の情報で弄った場合（その情報にも理論は書いてない）。

本当に良い事をして良く成った（意外と少ない）。
実は理論的には拙い事をしたんだけど、他の場所の欠陥を覆い隠してしまって、結果的に良く聴こえる（結構多い）。

悪く成った場合も同じです。理論的に良い事をしたのに音が悪く成った。
この場合、其処の性能が良く成ったので、他の場所の欠点が表に晒され結果音が悪く成った。

理論的に正しい事をしたのに音が悪く成った場合。僕は其処を絶対に戻しません。暴かれてしまった欠点を探します。

昔、こんな事が有りました。海外製の管球アンプです。パワーアンプを僕の所へ持って来てデモをしたんですね。
すると若干のハム。
営業マン曰く『ピンキーさんの所のピンケーブルは２芯シールドですか？』
更に『どう言う訳か２芯シールドを使うとハムが出るんですよね。』

僕に言わせりゃ、アンプ内のアース引き回しの不良。

でも、此のアンプを買ったオーナーが２芯シールドを試したとします。
オーナー『２芯シールドなんてダメだ。ハムが多くて使えない。』

聴感だけのチューニング。非常に危険と思っています。
聴感だけで判断するから、新興宗教に捕まっちゃうんですよ（笑）。

[5回]

今日は忙しかった。
午前中は明日納品のバッフルフレームの確認（現地での修正は不可能）。

その後アルマイト屋さん。一番嫌いな確定申告。明日の納品で足らない物の購入。
１６：３０に帰宅。昼飯食べていなかったなー・・・・・・。

で、早速・・。



先日アップしましたVRツマミ。お客様の指定の色です。



ツマミの位置が判り易い様に、マーキング。
我ながら中々の出来です。

で、実はもう一つ（１セット）アルマイトに出したんですね。
僕の得意なミッドハイホーン。

数年前にお買い上げに成りました。

で、つい言っちゃったんですね。
『そろそろ僕用も作ります。パネルと同じ赤に着色します。』

言わなきゃ良かった。
『あ、僕のもやって下さい。』
直ぐに此処へ持ち込まれた。

僕としては最初にやって自慢したかったんですね。
なのに～～～～～～～～～。


僕のホーン。赤は止めよう（真似したと思われたくない。人まねが嫌いなんです）。
で、何色にしようかなー・・・（ウジウジウジ）。
