ここの所、天気が悪くプレハブへ行けない（機械加工が出来ない）。
そんな訳でプリアンプのオーバーホールに掛かっています。
３０年近く前に作った物ですので、必要な時期です。
基本的に抵抗器とコンデンサーは全交換。
勿論イコライザー素子も全交換です。
で、当時はそうか・・・・・・・。
イコライザー素子の定数が今と違っています。
ウーン、取り外す前に写真を撮れば良かった（涙）。
新しいイコライザー素子。
左側がロールオフ。右側がターンオーバー。
回路はこちら。
昨日書きましたが、真似をしても無駄です。イコライザー素子に信号を送る前段の出力インピーダンスが僕と同じでなければ、正しいカーブは出ません。
実測値。
最終測定値です。此処に至るまで１０ページ以上の測定結果が有りました。
定数を微調整しながらの測定だったのです。
でも僕の場合は未だ楽。ロールオフとターンオーバーが直接つながっていません。
其々の間に１段の増幅回路が入っているのです。
その為に、それぞれを単独で調整が出来ます。
まあ、苦労して今の定数に出来たと言う訳です。
ターンオーバーに使っている１,３５kΩ。こんな抵抗値は市販されていませんので２,７kΩを２個パラって作ります。この値が重要だったのです。
そんな訳でプリアンプのオーバーホールに掛かっています。
３０年近く前に作った物ですので、必要な時期です。
基本的に抵抗器とコンデンサーは全交換。
勿論イコライザー素子も全交換です。
で、当時はそうか・・・・・・・。
イコライザー素子の定数が今と違っています。
ウーン、取り外す前に写真を撮れば良かった（涙）。
新しいイコライザー素子。
左側がロールオフ。右側がターンオーバー。
回路はこちら。
昨日書きましたが、真似をしても無駄です。イコライザー素子に信号を送る前段の出力インピーダンスが僕と同じでなければ、正しいカーブは出ません。
実測値。
最終測定値です。此処に至るまで１０ページ以上の測定結果が有りました。
定数を微調整しながらの測定だったのです。
でも僕の場合は未だ楽。ロールオフとターンオーバーが直接つながっていません。
其々の間に１段の増幅回路が入っているのです。
その為に、それぞれを単独で調整が出来ます。
まあ、苦労して今の定数に出来たと言う訳です。
ターンオーバーに使っている１,３５kΩ。こんな抵抗値は市販されていませんので２,７kΩを２個パラって作ります。この値が重要だったのです。
[6回]
最近気付いたのですが、プリアンプとパワーアンプの相性を言う方がいるんですね。
ハッキリ言います、切腹して下さい、特にオーディオ業界の人なら（可成り飲んでます、汗）。
一般常識として、パワーアンプの入力インピーダンスは１００kΩ。入力感度は１V入力で最大出力。
これを守らないメーカー（小さな工房こそ）が多過ぎます。それを守らないから、プリとパワーの相性なんて言う都市伝説が生まれます（オーディオ雑誌が無茶苦茶悪い）。
これを守ればプリとパワーの相性なんて有りません。
僕が作るパワーアンプは此のレギュレーションを守っていますし、守っているパワーアンプを前提にプリアンプも作っています。
要は、僕の作るプリアンプ、パワーアンプ共に一般市販品と繋いで問題は起きません。
その辺を勘違いしている方を見受けましたので・・・。
あ、明日の予告です（笑）。現在プリアンプのオーバーホールを実施中。で、プリアンプの重要な部分。フォノイコライザー・・。
絶対に必要なのがRIAAカーブを守る事。此れが出来ていなくてはどんなに頑張って作ったプリアンプでもNG。
自作のプリアンプ。この辺の実測はしていますか？（メーカー製でも危ない）。
これを間違うとアンプの評価が丸っ切り変わります（悪い意味で）。
少なくとも、技術（オーディオ）雑誌の定数で組んでいたら、とんでもないカーブに成っています。
あの定数、前段の出力インピーダンスを考慮していません。
逆に言うと前段の出力インピーダンスを考えたら全然違う定数に成るのです。
明日、イコライザー段の定数を出しますが、真似をしてのクレームは一切受け付けません。本当に判る人には良いアドバイスとなると思っていますので・・・。
大事な追記です。此の書き込みはCRイコライザーの場合です。NF型のイコライザーには当てはまりません。
まあ、個人的にNF型イコライザーは好みませんので・・・・・。
ハッキリ言います、切腹して下さい、特にオーディオ業界の人なら（可成り飲んでます、汗）。
一般常識として、パワーアンプの入力インピーダンスは１００kΩ。入力感度は１V入力で最大出力。
これを守らないメーカー（小さな工房こそ）が多過ぎます。それを守らないから、プリとパワーの相性なんて言う都市伝説が生まれます（オーディオ雑誌が無茶苦茶悪い）。
これを守ればプリとパワーの相性なんて有りません。
僕が作るパワーアンプは此のレギュレーションを守っていますし、守っているパワーアンプを前提にプリアンプも作っています。
要は、僕の作るプリアンプ、パワーアンプ共に一般市販品と繋いで問題は起きません。
その辺を勘違いしている方を見受けましたので・・・。
あ、明日の予告です（笑）。現在プリアンプのオーバーホールを実施中。で、プリアンプの重要な部分。フォノイコライザー・・。
絶対に必要なのがRIAAカーブを守る事。此れが出来ていなくてはどんなに頑張って作ったプリアンプでもNG。
自作のプリアンプ。この辺の実測はしていますか？（メーカー製でも危ない）。
これを間違うとアンプの評価が丸っ切り変わります（悪い意味で）。
少なくとも、技術（オーディオ）雑誌の定数で組んでいたら、とんでもないカーブに成っています。
あの定数、前段の出力インピーダンスを考慮していません。
逆に言うと前段の出力インピーダンスを考えたら全然違う定数に成るのです。
明日、イコライザー段の定数を出しますが、真似をしてのクレームは一切受け付けません。本当に判る人には良いアドバイスとなると思っていますので・・・。
大事な追記です。此の書き込みはCRイコライザーの場合です。NF型のイコライザーには当てはまりません。
まあ、個人的にNF型イコライザーは好みませんので・・・・・。
[6回]
VT２５の３ch出力と言う変態アンプ（笑）。でも此のアンプ伊藤喜多男さんをうならせたんですよ。
ワイドアングルを駆動するにはこれしか有りません。作った理由を言ったら喜多さん・・・・・・。
で、今のオーナー。ワイドアングルを使っていません。オイロダインも手放してフルレンジを使う予定。
でっかいスピーカーなんて要りません。その予算をアンプとプレーヤーに掛けるべきです（酔った勢いです）。
そんな訳でVT２５の逆相アンプへの改造に成ってしまったのです。
で、今日の朝一番で片chの動作テストを合格。
そう成ると、残りの片ch。ハイ、仕事は早いです。１台目は試さないといけない事が目白押し。手を抜く訳には行きません。
１台目がOK。そう成ると２台目は早い。本日中に半分以上進みました。
で、頭クラクラ・・・・。
庭へ出て一呼吸。今月頭に切ったバラが新芽を出しています。
クレマチスはそろそろ終わりかな？
思い出した。此のクレマチスを凄く喜んでくれたおばちゃん。
花の終わりかけのクレマチスを剪定して挿し穂を作り、小さな鉢へ挿し芽。
上手く行けば、おばちゃんの喜ぶ顔が見られる・・・・。
ワイドアングルを駆動するにはこれしか有りません。作った理由を言ったら喜多さん・・・・・・。
で、今のオーナー。ワイドアングルを使っていません。オイロダインも手放してフルレンジを使う予定。
でっかいスピーカーなんて要りません。その予算をアンプとプレーヤーに掛けるべきです（酔った勢いです）。
そんな訳でVT２５の逆相アンプへの改造に成ってしまったのです。
で、今日の朝一番で片chの動作テストを合格。
そう成ると、残りの片ch。ハイ、仕事は早いです。１台目は試さないといけない事が目白押し。手を抜く訳には行きません。
１台目がOK。そう成ると２台目は早い。本日中に半分以上進みました。
で、頭クラクラ・・・・。
庭へ出て一呼吸。今月頭に切ったバラが新芽を出しています。
クレマチスはそろそろ終わりかな？
思い出した。此のクレマチスを凄く喜んでくれたおばちゃん。
花の終わりかけのクレマチスを剪定して挿し穂を作り、小さな鉢へ挿し芽。
上手く行けば、おばちゃんの喜ぶ顔が見られる・・・・。
[7回]

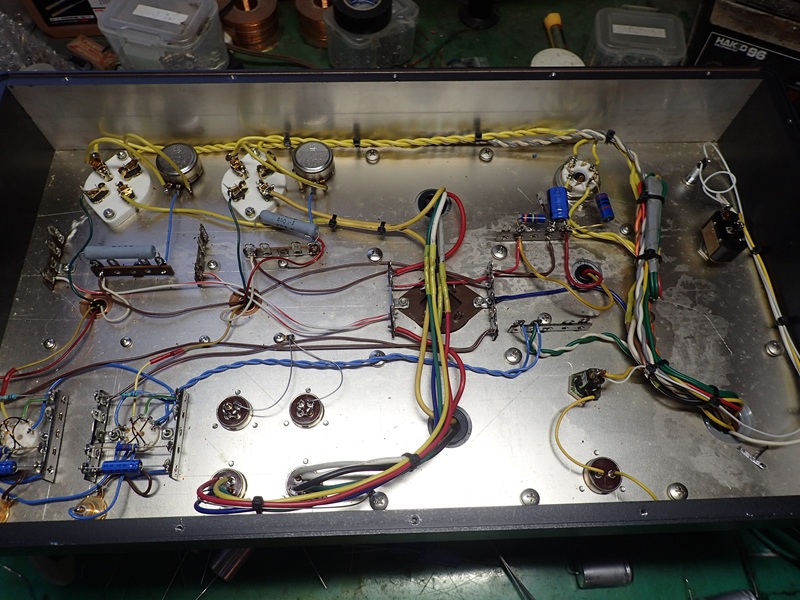

鋭意改造中のパワー管（VT25）だけのパワーアンプ。
ゼロから作るのでしたら簡単なんですけど、大物パーツの配置は決まっている。其れの移動は不可能。
今の配置で最良の配線の引き回し。ハイ、パズルです。
あちらを立てればこちらが・・・・・・。
今朝は４：００に目が覚めた。頭の中は配置でいっぱい。周りは夜が白みかけている。始めるか・・・。
昨日までは迷っていた配置が自然と決まる。こんな物なのです。急いでやると碌な事が有りません。
何で昨日までは此の配置を思いつかなかったのだろう？
と言うか、真空管ソケットを外したくなかったのですね。外すと穴が見える。それを嫌がっていたのですが、ソケットの位置に入力トランスを取り付ければ・・・・・。
そんな訳で、の作業です。
で、入力トランス。勿論ルンダール。僕が世界一（付き合った範囲では）信頼しているトランスです（世の有名なトランスは略使いました）。
ここからが僕流。

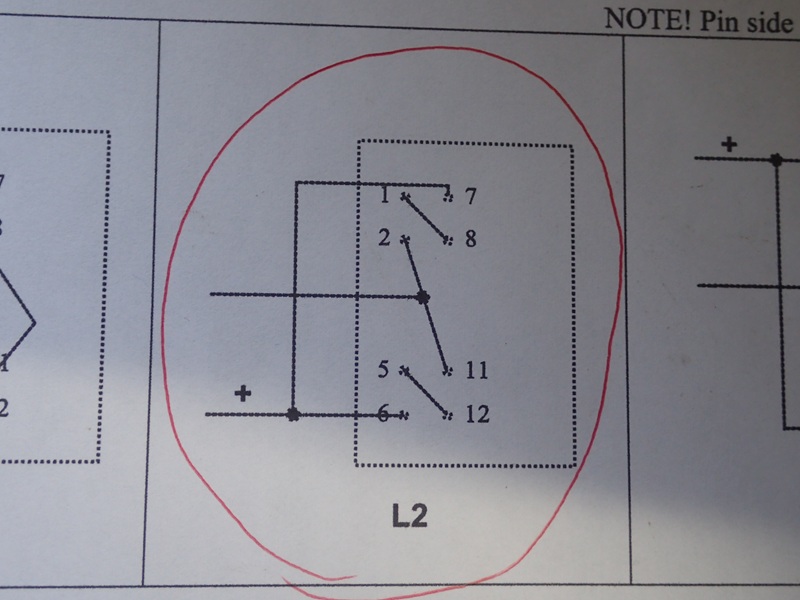

メーカー指定の一次側配線。端子の数から判ります様に４組のコイルが巻いて有り、その組み合わせで比率を変えます。

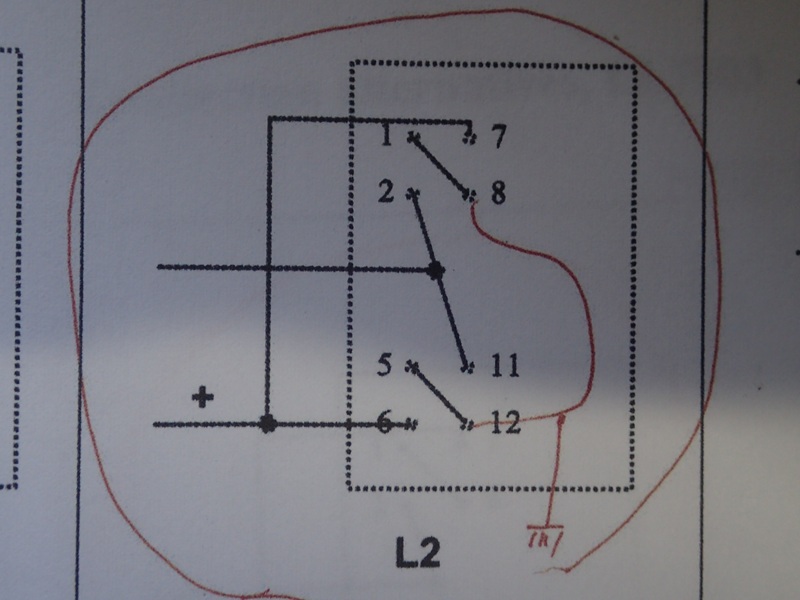

僕の使い方。
４組のコイルをシリーズ接続で使いますので、中間点をアースに落とすセンターアース。あ、真似をしないで下さいね。使えるかどうか散々測定してますので。
折角レモで２芯シールドを使っていますので、センターアースにしたかったのです。
この場合、トランス内のコイルが完全に揃っていないと出来ません。
自分のアンプを作る時に散々テストをしました。そんな訳で迷うことなく採用です。

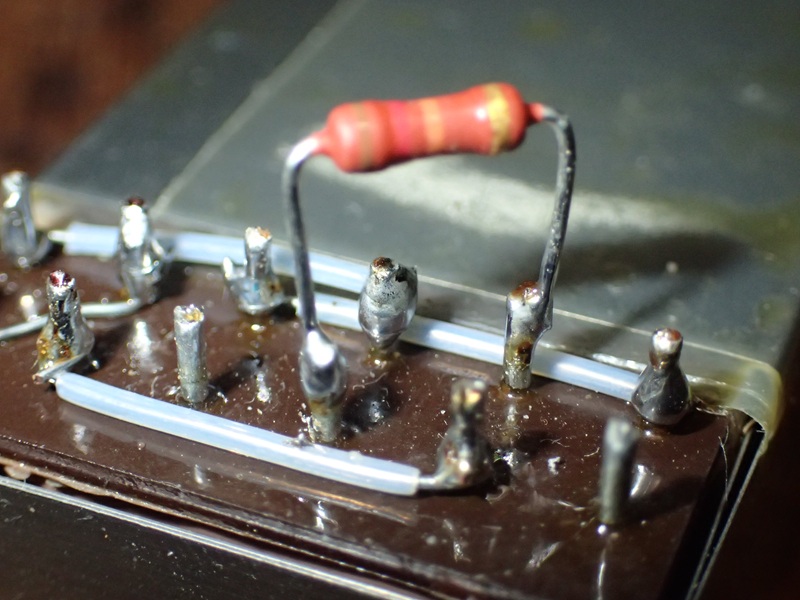

さて、トランスの使い方で一番大事なのが二次側のターミネーター抵抗（負荷抵抗）値。
此れは測定以外ありえません。実際に入力機器を繋いで高域特性を測定し最適値を選びます。
間違っても聴感でのテストはNGです（キッパリ）。
こんな感じで取り付けたのですが、あと何年こんな細かな仕事が出来るのかなー・・・・・・。
ゼロから作るのでしたら簡単なんですけど、大物パーツの配置は決まっている。其れの移動は不可能。
今の配置で最良の配線の引き回し。ハイ、パズルです。
あちらを立てればこちらが・・・・・・。
今朝は４：００に目が覚めた。頭の中は配置でいっぱい。周りは夜が白みかけている。始めるか・・・。
昨日までは迷っていた配置が自然と決まる。こんな物なのです。急いでやると碌な事が有りません。
何で昨日までは此の配置を思いつかなかったのだろう？
と言うか、真空管ソケットを外したくなかったのですね。外すと穴が見える。それを嫌がっていたのですが、ソケットの位置に入力トランスを取り付ければ・・・・・。
そんな訳で、の作業です。
で、入力トランス。勿論ルンダール。僕が世界一（付き合った範囲では）信頼しているトランスです（世の有名なトランスは略使いました）。
ここからが僕流。
メーカー指定の一次側配線。端子の数から判ります様に４組のコイルが巻いて有り、その組み合わせで比率を変えます。
僕の使い方。
４組のコイルをシリーズ接続で使いますので、中間点をアースに落とすセンターアース。あ、真似をしないで下さいね。使えるかどうか散々測定してますので。
折角レモで２芯シールドを使っていますので、センターアースにしたかったのです。
この場合、トランス内のコイルが完全に揃っていないと出来ません。
自分のアンプを作る時に散々テストをしました。そんな訳で迷うことなく採用です。
さて、トランスの使い方で一番大事なのが二次側のターミネーター抵抗（負荷抵抗）値。
此れは測定以外ありえません。実際に入力機器を繋いで高域特性を測定し最適値を選びます。
間違っても聴感でのテストはNGです（キッパリ）。
こんな感じで取り付けたのですが、あと何年こんな細かな仕事が出来るのかなー・・・・・・。
[6回]
タイトルを見て映画の話と思った方は、僕と同年代ですね（笑）。
今日は朝から今一気合が入らない。
考えて見たら、今月に入って休んだ日が無い（先月の３１日も自治会で肉体労働を頑張ったし）。
オイオイ、歳を考えろよ。と言う事で急遽休日にしました。
カメラを持って庭へ・・・・・。
で、タイトル。
ハハ、バラの名前だったのです。バラの名前には人名が使われる事が多くて、僕の庭にも１０種類以上有ります。
例えば、オードリーヘップバーン、プリンセスミチコ、レオナルドダビンチ etc,etc・・・。
この冬に買ったバラが咲き出したのです。
先月の下旬は庭中がバラでいっぱいでした。ところが今回の台風。この時期のバラは枝が柔らかいので強風に弱いのです。
そんな訳で、１，２日の二日間に全てのバラを切りました。
近所のおばちゃんは、突然バラが無くなったのでビックリ。
でもバラって凄いのです。１週間後には違う種類が咲き出しました。
ジャストジョーイ。此れも初めての開花です。
台風に負けなかった、クレマチスのサニーサイド。
クレマチスもバラに似ていて、植え付け１年目の花は今一。２年目は美人に成ります（バラは３年以上掛かります）。
何となく１年間何かの花が咲いている庭に成りました。
今日は朝から今一気合が入らない。
考えて見たら、今月に入って休んだ日が無い（先月の３１日も自治会で肉体労働を頑張ったし）。
オイオイ、歳を考えろよ。と言う事で急遽休日にしました。
カメラを持って庭へ・・・・・。
で、タイトル。
ハハ、バラの名前だったのです。バラの名前には人名が使われる事が多くて、僕の庭にも１０種類以上有ります。
例えば、オードリーヘップバーン、プリンセスミチコ、レオナルドダビンチ etc,etc・・・。
この冬に買ったバラが咲き出したのです。
先月の下旬は庭中がバラでいっぱいでした。ところが今回の台風。この時期のバラは枝が柔らかいので強風に弱いのです。
そんな訳で、１，２日の二日間に全てのバラを切りました。
近所のおばちゃんは、突然バラが無くなったのでビックリ。
でもバラって凄いのです。１週間後には違う種類が咲き出しました。
ジャストジョーイ。此れも初めての開花です。
台風に負けなかった、クレマチスのサニーサイド。
クレマチスもバラに似ていて、植え付け１年目の花は今一。２年目は美人に成ります（バラは３年以上掛かります）。
何となく１年間何かの花が咲いている庭に成りました。
[5回]
只今、炊飯器が米を炊いています。
丁寧コースですと炊き上がりに1時間半掛かります。
待っているだけも暇なのでアイスコーヒーにチャレンジ。
要は、今ある氷の量で足りるかのテストです。
１,５ℓを落としコーヒーの入った容器（ホーロー引きのビーカー）を専用バケツの中に入れ、バケツとビーカーの間に氷をドバドバと入れます。
足りるかな？
バッチシOK。足りました。
二日間アイスコーヒーを飲めなかったのですが、今日からは大丈夫（ニコニコ）。
製氷機ですと此れよりも多い氷を２時間で作ります。
今回使用した量の氷を冷蔵庫で作ると４８時間掛かります。
でも、１,５ℓのコーヒーを飲み切るには四日ほど掛かりますので大丈夫です。
丁寧コースですと炊き上がりに1時間半掛かります。
待っているだけも暇なのでアイスコーヒーにチャレンジ。
要は、今ある氷の量で足りるかのテストです。
１,５ℓを落としコーヒーの入った容器（ホーロー引きのビーカー）を専用バケツの中に入れ、バケツとビーカーの間に氷をドバドバと入れます。
足りるかな？
バッチシOK。足りました。
二日間アイスコーヒーを飲めなかったのですが、今日からは大丈夫（ニコニコ）。
製氷機ですと此れよりも多い氷を２時間で作ります。
今回使用した量の氷を冷蔵庫で作ると４８時間掛かります。
でも、１,５ℓのコーヒーを飲み切るには四日ほど掛かりますので大丈夫です。
[5回]
僕の所へ春から秋に遊びに来られた方へ出すのがアイスコーヒー。
元々はオーディオショップとコーヒーショップを兼ねた店を出しましたので、其れなりの道具が揃っています（僕も食品衛生責任者を持ってます、笑）。
ここへ引っ越してからも、地元の人には結構喜ばれていたのです。
で・・・・・・・・・。コ・ワ・レ・タ。
アイスコーヒーを作る時には必須の製氷機。熱湯で落としたコーヒーを如何に短時間で温度を下げるか？
美味しいコーヒーを作る大事な点なのです。
その為には大量の氷が必用。
４４年間頑張ってくれていた製氷機がダウン。
まあ、今迄も何度もダウンしたのですが僕の整備で回復をしてくれました。
でも、今回は今迄の整備でも駄目。その他のセッティングを変更してもダメ。
悪い事に昨日大量のコーヒー豆が問屋さんから到着。
参ったなー・・・・・・。
ネットで製氷機を検索。２０万円弱で買えるけど、設置が大変。重量を見たら３８kg。僕には持てないし、配送業者も車から降ろすだけでその後はこちらの責任。
配送日は指定できそうだけど、時間指定は無し（時間が決まらなくちゃ地元の力自慢にも頼めないし・・）。
届いた日に雨が降ってたら・・・・・・・・。
散々悩みました。
で、結論。
今使っているメインの冷蔵庫、自動製氷機能がある。もの凄い時間が掛かるし貯蔵室も小さい。
でね、冷凍室の中に大きなタッパを置く。その中に氷を貯める。そうすれば今迄の様にいっぺんに２ℓのコーヒーを落とすのは無理だけど、１,５ℓ程度なら落とせそう。
と言う事で、只今氷の製造中。今日中には無理みたいだけど、明日なら必要量の氷が出来そうで・・・・・。
冷蔵庫が２台有って良かったー・・・。
元々はオーディオショップとコーヒーショップを兼ねた店を出しましたので、其れなりの道具が揃っています（僕も食品衛生責任者を持ってます、笑）。
ここへ引っ越してからも、地元の人には結構喜ばれていたのです。
で・・・・・・・・・。コ・ワ・レ・タ。
アイスコーヒーを作る時には必須の製氷機。熱湯で落としたコーヒーを如何に短時間で温度を下げるか？
美味しいコーヒーを作る大事な点なのです。
その為には大量の氷が必用。
４４年間頑張ってくれていた製氷機がダウン。
まあ、今迄も何度もダウンしたのですが僕の整備で回復をしてくれました。
でも、今回は今迄の整備でも駄目。その他のセッティングを変更してもダメ。
悪い事に昨日大量のコーヒー豆が問屋さんから到着。
参ったなー・・・・・・。
ネットで製氷機を検索。２０万円弱で買えるけど、設置が大変。重量を見たら３８kg。僕には持てないし、配送業者も車から降ろすだけでその後はこちらの責任。
配送日は指定できそうだけど、時間指定は無し（時間が決まらなくちゃ地元の力自慢にも頼めないし・・）。
届いた日に雨が降ってたら・・・・・・・・。
散々悩みました。
で、結論。
今使っているメインの冷蔵庫、自動製氷機能がある。もの凄い時間が掛かるし貯蔵室も小さい。
でね、冷凍室の中に大きなタッパを置く。その中に氷を貯める。そうすれば今迄の様にいっぺんに２ℓのコーヒーを落とすのは無理だけど、１,５ℓ程度なら落とせそう。
と言う事で、只今氷の製造中。今日中には無理みたいだけど、明日なら必要量の氷が出来そうで・・・・・。
冷蔵庫が２台有って良かったー・・・。
[4回]
ドライブアンプが完成しましたのでパワーアンプの改造に入ります。
今回弄っているアンプ達。ドライブアンプは僕の使っている物と同じ。パワーアンプはパワー管が違うだけで他は一緒（エーー、何度も言いますがパワー管の種類に拘って市販アンプを選んでいる様ではまだまだです）。
と言う事で最大出力が違うだけで同グレード。そう成るとドライブアンプとパワーアンプ間の配線は４本使います。
要は片chあたり、正相信号と逆相信号を送るのです。
そんな訳で・・・・。
パワーアンプの入力トランス。計４個使います。
しかもパワー管の入り口なので扱う信号レベルも高い。
結果、結構大型。
プリの出力インピーダンスは略５００Ω台。勿論それに合わせます。インピーダンスが低くて信号レベルが高いのでシールド線の影響を受け辛く、長く引けます。僕の所は７～８m引いているかと・・。
ルンダールのトランスはインピーダンス表示が無いので正しくは測定しないとダメですね。
正しく言うとトランスのインピーダンス表示は当てに出来ません。
今回のトランスは１：２。１：４。１：８の３種類が選べます。ドライブアンプの出力トランスが４,５：１なので１：４で使います。
まあ、この辺は自分のアンプで散々実験と測定をしていますので迷いません。
融通の利くトランスなのでその代わりに予備配線が大変。小さな端子間を繋ぎますのでかなり気を使います。
写真奥の端子が一次側。手前が二次側です。二次側の予備配線は全然終わっていません。
今回弄っているアンプ達。ドライブアンプは僕の使っている物と同じ。パワーアンプはパワー管が違うだけで他は一緒（エーー、何度も言いますがパワー管の種類に拘って市販アンプを選んでいる様ではまだまだです）。
と言う事で最大出力が違うだけで同グレード。そう成るとドライブアンプとパワーアンプ間の配線は４本使います。
要は片chあたり、正相信号と逆相信号を送るのです。
そんな訳で・・・・。
パワーアンプの入力トランス。計４個使います。
しかもパワー管の入り口なので扱う信号レベルも高い。
結果、結構大型。
プリの出力インピーダンスは略５００Ω台。勿論それに合わせます。インピーダンスが低くて信号レベルが高いのでシールド線の影響を受け辛く、長く引けます。僕の所は７～８m引いているかと・・。
ルンダールのトランスはインピーダンス表示が無いので正しくは測定しないとダメですね。
正しく言うとトランスのインピーダンス表示は当てに出来ません。
今回のトランスは１：２。１：４。１：８の３種類が選べます。ドライブアンプの出力トランスが４,５：１なので１：４で使います。
まあ、この辺は自分のアンプで散々実験と測定をしていますので迷いません。
融通の利くトランスなのでその代わりに予備配線が大変。小さな端子間を繋ぎますのでかなり気を使います。
写真奥の端子が一次側。手前が二次側です。二次側の予備配線は全然終わっていません。
