スピーカーシステムを組む時に、注意しなくてはいけないのが各ユニットの繋がり。
これはネットワーク等での調整は無理で、ユニットを前後に位置調整して合わせます。
要はクロスの部分の周波数は上下のユニットから同音量で音が出ています。
この位相が狂うとお互いに悪さをして音がボケます。
高域ですとどうしても消えない付帯音として聞こえる場合が多いのです。
今回は１０Wとオイロダインのホーンの組み合わせ。
１kHzでクロスさせますので、両方のスピーカーから１kHzを出し、お互いの位相の揃う位置を探すのです。
音速を３４０m/sとすると、半波長は１７cm。つまりどちらかのユニットを前後１７cm前後出来る測定台が必要です。
で・・・・・・。
ユニット押さえを改造して測定台に。
この台は１０Wをマグネットマウントする台です。
問題は上面が平らではなく、前が高い。
そんな訳でこんな悪戯を・・。
前の高い部分と同じ長さで丸棒を削り、台と丸棒にM４のタップを立てます。
双方をイモネジで結合すると言う方法です。
上のベニヤ板の上にホーンを乗せ、下に１０Wをクランプ。
ホーンを前後させて最適位置を調べます。
これはネットワーク等での調整は無理で、ユニットを前後に位置調整して合わせます。
要はクロスの部分の周波数は上下のユニットから同音量で音が出ています。
この位相が狂うとお互いに悪さをして音がボケます。
高域ですとどうしても消えない付帯音として聞こえる場合が多いのです。
今回は１０Wとオイロダインのホーンの組み合わせ。
１kHzでクロスさせますので、両方のスピーカーから１kHzを出し、お互いの位相の揃う位置を探すのです。
音速を３４０m/sとすると、半波長は１７cm。つまりどちらかのユニットを前後１７cm前後出来る測定台が必要です。
で・・・・・・。
ユニット押さえを改造して測定台に。
この台は１０Wをマグネットマウントする台です。
問題は上面が平らではなく、前が高い。
そんな訳でこんな悪戯を・・。
前の高い部分と同じ長さで丸棒を削り、台と丸棒にM４のタップを立てます。
双方をイモネジで結合すると言う方法です。
上のベニヤ板の上にホーンを乗せ、下に１０Wをクランプ。
ホーンを前後させて最適位置を調べます。
[3回]
コアキシャルから大音量でロックが鳴っています（笑）。
この音量は１０Wではきつかった。
少しでも他のユニットに任せた楽さは・・・・。
まあ、トータルでは・・・ですけどね。
で・・・・・。
二階のストックルームから励磁電源を下ろしました。
作業室から発信機と測定用アンプを運びました。
問題のドライバー。二階のストックルームで冷え切っています。
今下ろすと結露が心配。
試聴室の暖房を落とし、冷え切ってからの導入です。
明日は１０Wとオイロダインドライバーの結合周波数の決定です。
結構ワクワクドキドキ。
こんな事、頭で考えても答えは出ません。
実際にサインウェーヴを入れユニットの反応を聞く。
此処で決め手に成るのは、過去の経験からの感覚。
ユニットの嫌がる音を聞き分けるのです。
これが出来ないと、最適クロスオーバーを決めるのは無理ですね。
結局、どれだけ授業料（勿論生きた授業料）を払ったかが勝負です。
この音量は１０Wではきつかった。
少しでも他のユニットに任せた楽さは・・・・。
まあ、トータルでは・・・ですけどね。
で・・・・・。
二階のストックルームから励磁電源を下ろしました。
作業室から発信機と測定用アンプを運びました。
問題のドライバー。二階のストックルームで冷え切っています。
今下ろすと結露が心配。
試聴室の暖房を落とし、冷え切ってからの導入です。
明日は１０Wとオイロダインドライバーの結合周波数の決定です。
結構ワクワクドキドキ。
こんな事、頭で考えても答えは出ません。
実際にサインウェーヴを入れユニットの反応を聞く。
此処で決め手に成るのは、過去の経験からの感覚。
ユニットの嫌がる音を聞き分けるのです。
これが出来ないと、最適クロスオーバーを決めるのは無理ですね。
結局、どれだけ授業料（勿論生きた授業料）を払ったかが勝負です。
[3回]
今夜はこの時間までレコードを・・・。
時計はAM２：００を廻っている。
不思議と眠くなく目は冴えるばかり。
色々と聴いて、色々と聴いて・・・・・。
勿論、試聴なんて考えないで思いつくままに聴きたいレコードがターンテーブルに乗る。
純粋に音楽を楽しんでいたんだけど・・・・・。
もう始めるしかないかな。
一時中断していた５ウェイ計画。
勿論最終的に５ウェイに成るかは判らない。
１０Wを中心にして、その上下を他のユニットで補って行く。
今回は一切の妥協をしたくないし、手抜きも一切しない。
それをしたら１０W１発に負けてしまう。
僕の持っているノウハウは全て注ぎ込んで、コストの面も精一杯掛ける。
要は一切の妥協なし。
僕のオーディオ人生を賭けたシステムに成ると思う。
パワーアンプも１０台必要。
家の契約電流、間に合うんだろうか？
部屋の寸法をもう一度確認。
バッフルの横幅１,２mは広過ぎ。
１mに抑えたい。

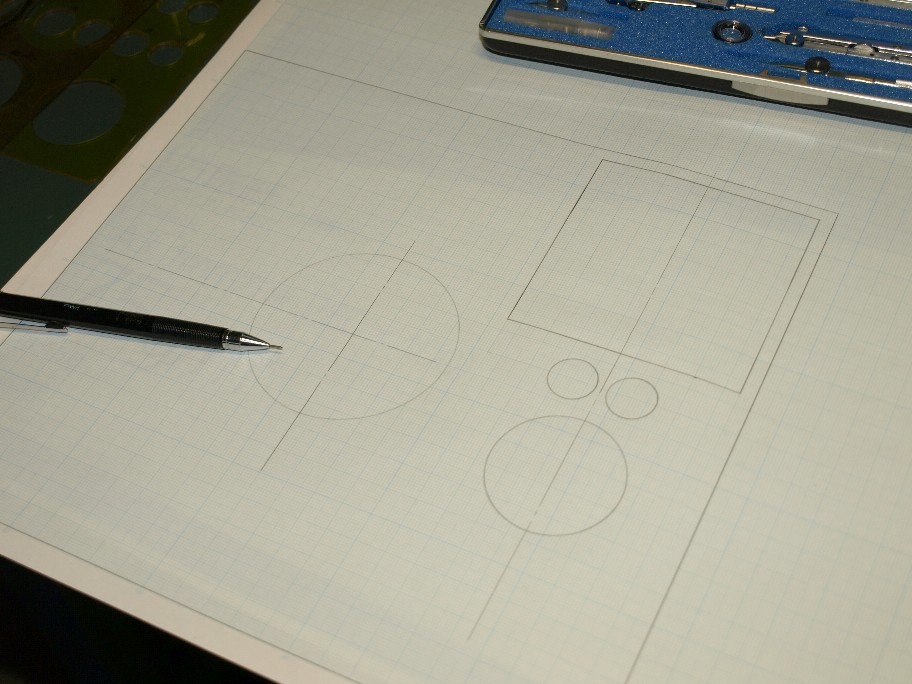

バッフルのユニット配置を再考察です。
時計はAM２：００を廻っている。
不思議と眠くなく目は冴えるばかり。
色々と聴いて、色々と聴いて・・・・・。
勿論、試聴なんて考えないで思いつくままに聴きたいレコードがターンテーブルに乗る。
純粋に音楽を楽しんでいたんだけど・・・・・。
もう始めるしかないかな。
一時中断していた５ウェイ計画。
勿論最終的に５ウェイに成るかは判らない。
１０Wを中心にして、その上下を他のユニットで補って行く。
今回は一切の妥協をしたくないし、手抜きも一切しない。
それをしたら１０W１発に負けてしまう。
僕の持っているノウハウは全て注ぎ込んで、コストの面も精一杯掛ける。
要は一切の妥協なし。
僕のオーディオ人生を賭けたシステムに成ると思う。
パワーアンプも１０台必要。
家の契約電流、間に合うんだろうか？
部屋の寸法をもう一度確認。
バッフルの横幅１,２mは広過ぎ。
１mに抑えたい。
バッフルのユニット配置を再考察です。
[2回]
今日は朝から一年間で一番いやな仕事。
昨年一年間の決算書類の作成。
普段使わない部分の脳みそがフル回転。
まあまあの状態に成ったので・・・・・・・。
気晴らしです。決算が出ると僕の状態が判り気が重くなる・・（汗）。
１０Wを中心とした５ウェイ。
勿論一気には作りませんよ。
まずホーン（オイロダインの）との２ウェイ。
この繋ぎがこの装置の肝と考えています。
この二つを巧く組み合わせない内に他のユニットを取り付けたら、何がなんだか判らなくなって当然。
最初から５ウェイを作る度胸は僕には無いんですね。
考えてみると、過去に作ったバイタの４ウェイ。
あれも２ウェイからスタートして４ウェイに育ったのです。
最初から４ウェイでスタートしたらあのバランスは作れなかったと・・・・・。
あの時はミッドバスが大型ホーンでしたのでインライン配置が出来ました。
今回はミッドバスが１０W。
インライン配置は無理なのです。
平面バッフルでシステムを組む場合、ウーハーをバッフルの中心間近に取り付けないと、バッフルの大きさが無駄に成ります。
ウーハーを中心に配置して、それ以外のユニットを巧く並べないと・・・。
更に難しくしているのがオイロダインのホーン。
開口部がバッフルと平面上にある事を要求します。
つまりホーンを前後させて位相合わせをする事が出来ないのです。
かなり色々な面で制約を受けるユニットを選んでしまいました。
と言っても丸ッ切り知らないユニットを選んで組むとしたら膨大な日数が必要。
そんな事をしたら、完成前に僕の寿命が・・・・（笑）。
あ、平面バッフルを作る時に大事なのは、ユニットに合わせて作ってはダメで部屋に合わせて設計をします。
バッフルの上下左右。壁、床、天井に接したらNG。
ある程度のクリアランスが必要です。
勿論、左右のバッフルの間はかなり開けないと・・・・。
この辺を無視して大型の方が良いだろうなんて作ったバッフルも聞きましたが、後ろがエンクロージャーに成ってしまい、平面バッフルの魅力が出ていませんでした。
今回のバッフル、その辺を考慮して幅１,２m、高さ１,１mです。
もう少し横幅を抑えたかったのですが、ユニットの大きさからこれが限界。
バッフルの柱は３本に成りそうです。
年内には２ウェイで音出しをしたいですね。
昨年一年間の決算書類の作成。
普段使わない部分の脳みそがフル回転。
まあまあの状態に成ったので・・・・・・・。
気晴らしです。決算が出ると僕の状態が判り気が重くなる・・（汗）。
１０Wを中心とした５ウェイ。
勿論一気には作りませんよ。
まずホーン（オイロダインの）との２ウェイ。
この繋ぎがこの装置の肝と考えています。
この二つを巧く組み合わせない内に他のユニットを取り付けたら、何がなんだか判らなくなって当然。
最初から５ウェイを作る度胸は僕には無いんですね。
考えてみると、過去に作ったバイタの４ウェイ。
あれも２ウェイからスタートして４ウェイに育ったのです。
最初から４ウェイでスタートしたらあのバランスは作れなかったと・・・・・。
あの時はミッドバスが大型ホーンでしたのでインライン配置が出来ました。
今回はミッドバスが１０W。
インライン配置は無理なのです。
平面バッフルでシステムを組む場合、ウーハーをバッフルの中心間近に取り付けないと、バッフルの大きさが無駄に成ります。
ウーハーを中心に配置して、それ以外のユニットを巧く並べないと・・・。
更に難しくしているのがオイロダインのホーン。
開口部がバッフルと平面上にある事を要求します。
つまりホーンを前後させて位相合わせをする事が出来ないのです。
かなり色々な面で制約を受けるユニットを選んでしまいました。
と言っても丸ッ切り知らないユニットを選んで組むとしたら膨大な日数が必要。
そんな事をしたら、完成前に僕の寿命が・・・・（笑）。
あ、平面バッフルを作る時に大事なのは、ユニットに合わせて作ってはダメで部屋に合わせて設計をします。
バッフルの上下左右。壁、床、天井に接したらNG。
ある程度のクリアランスが必要です。
勿論、左右のバッフルの間はかなり開けないと・・・・。
この辺を無視して大型の方が良いだろうなんて作ったバッフルも聞きましたが、後ろがエンクロージャーに成ってしまい、平面バッフルの魅力が出ていませんでした。
今回のバッフル、その辺を考慮して幅１,２m、高さ１,１mです。
もう少し横幅を抑えたかったのですが、ユニットの大きさからこれが限界。
バッフルの柱は３本に成りそうです。
年内には２ウェイで音出しをしたいですね。
[2回]
今日も早々とリスニングルーム。
本人としても予想外の展開に戸惑っています。本当に１０W一発で・・・・・・・・。
今夜はチョット意地悪なソースを。
つまりレンジの広い新しい録音のレコードを。
まな板に乗ったのはキースジャレットの『STILL LIVE』
デジタル録音で、当時はＣＤとレコードが併売でした。
シンバルワークがかなりキッチリ入っています。この部分が再生されないとこの演奏の面白さが判りません。
で・・・・・・・・・・。
１０Wはシッカリと再現した。
僕としては『ウッソー』
調子に乗ってピーターソンの『ヴィゲットリクエスト』
このレコードはオーディオ店ではまず試聴用として置いてある。
改めて聴くのはチョイ気恥ずかしいレコードでも有るのです。
ピーターソンのセンスに痺れた。『音楽って楽しいんだよ。人生もっと楽しまなくちゃ。』ピーターソンが言っている。
こんなに音楽が楽しめるなんて・・・・・・・・。
最近気になっていた。オーディオ装置の都合で音楽を切り刻む罪を・・・・・。
一枚のコーン紙から出る音楽。
一切切り刻んでいない音楽。
もう戻れないかな？
本人としても予想外の展開に戸惑っています。本当に１０W一発で・・・・・・・・。
今夜はチョット意地悪なソースを。
つまりレンジの広い新しい録音のレコードを。
まな板に乗ったのはキースジャレットの『STILL LIVE』
デジタル録音で、当時はＣＤとレコードが併売でした。
シンバルワークがかなりキッチリ入っています。この部分が再生されないとこの演奏の面白さが判りません。
で・・・・・・・・・・。
１０Wはシッカリと再現した。
僕としては『ウッソー』
調子に乗ってピーターソンの『ヴィゲットリクエスト』
このレコードはオーディオ店ではまず試聴用として置いてある。
改めて聴くのはチョイ気恥ずかしいレコードでも有るのです。
ピーターソンのセンスに痺れた。『音楽って楽しいんだよ。人生もっと楽しまなくちゃ。』ピーターソンが言っている。
こんなに音楽が楽しめるなんて・・・・・・・・。
最近気になっていた。オーディオ装置の都合で音楽を切り刻む罪を・・・・・。
一枚のコーン紙から出る音楽。
一切切り刻んでいない音楽。
もう戻れないかな？
[3回]
今回の店の移転。
３０年間、溜まりに溜まった垢を落とさないといけないので、兎に角大変だったんです。
物の移動だけで丁度一ヶ月掛かりましたし・・・・。
よくもまあ、こんなにモノを持っていたものと・・・・。
で、僕の仕事の場合、ある程度の音を出していないと、誰も振り向いてくれない（笑）。そりゃそうですよね、ブログで勝手気ままに言いたい放題、でも出している音が・・・・・。
じゃ、誰も相手にしてくれません。
そう成ると、今迄の店の音（其れ成りに評価されていたかと）は、今迄の店で作られた（育てられた）音なんですね。
今回は部屋が変わる、しかも丸っ切り違う条件に・・・・・・。
部屋の癖を知らないと、装置のチューンは難しい。
部屋の癖を理解するのには、装置は単純な方が良い。
そんな理由で、オイロダインをしまいこみ、コアキシャルを引っ張り出したのです。
まあ、次の５ウェイのミッドバスとしての可能性を確認したいと言うのが有ったのも事実です。
ミッドバス、と言う良い方。誤解し易いですよね。扱う周波数を考えて見て下さい。音楽の一番大切な周波数帯を一手に引き受けるんです。
５ウェイで一番大切なユニットなんですね。
こいつのチョイスを失敗すれば結果は火を見るよりも明らか。
まあ、長年この仕事をしてきて、僕が一番信頼しているユニットを選んだに過ぎないんですが・・。
暫らく振りに本気でコアキシャルに接しました。
直ぐに鳴らせると思った僕の自信は簡単にボッキリと・・・・・・・。
ヤハリ、一筋縄では行きません。
装置全体のバランスがチョットでも崩れていると、見事に臍を曲げます。
ケーブル長を見直し、接続されている機器間のインピーダンスマッチングがチョットでも合ってないとまたもや・・・・・・・・。
単純な料理と同じです。弄り代が少ないので、チョットでも狂うと・・・・・・・。
数日間、意地になって取っ組みました。
２～３日前の夜中。
ヤット機嫌の取れた音に。
ジックリと音楽を聴きます。音楽の基本の部分の表現力はオイロダインを凌ぐかも。此れが欲しかったからオイロダインにコアキシャル（正しくは１０W）を追加する計画が起きたのだし。
僕の５ウェイ計画。
もうご存知でしょうが、オイロダインを１０Wで強化するのではなく、１０Wにオイロダインを追加してと言う感覚です。
僕が昔から言っている言葉。
『僕のアンプ作りの腕は、コアキシャルに鍛えられた。』
今回もしみじみと味わえて・・・・・・。
３０年間、溜まりに溜まった垢を落とさないといけないので、兎に角大変だったんです。
物の移動だけで丁度一ヶ月掛かりましたし・・・・。
よくもまあ、こんなにモノを持っていたものと・・・・。
で、僕の仕事の場合、ある程度の音を出していないと、誰も振り向いてくれない（笑）。そりゃそうですよね、ブログで勝手気ままに言いたい放題、でも出している音が・・・・・。
じゃ、誰も相手にしてくれません。
そう成ると、今迄の店の音（其れ成りに評価されていたかと）は、今迄の店で作られた（育てられた）音なんですね。
今回は部屋が変わる、しかも丸っ切り違う条件に・・・・・・。
部屋の癖を知らないと、装置のチューンは難しい。
部屋の癖を理解するのには、装置は単純な方が良い。
そんな理由で、オイロダインをしまいこみ、コアキシャルを引っ張り出したのです。
まあ、次の５ウェイのミッドバスとしての可能性を確認したいと言うのが有ったのも事実です。
ミッドバス、と言う良い方。誤解し易いですよね。扱う周波数を考えて見て下さい。音楽の一番大切な周波数帯を一手に引き受けるんです。
５ウェイで一番大切なユニットなんですね。
こいつのチョイスを失敗すれば結果は火を見るよりも明らか。
まあ、長年この仕事をしてきて、僕が一番信頼しているユニットを選んだに過ぎないんですが・・。
暫らく振りに本気でコアキシャルに接しました。
直ぐに鳴らせると思った僕の自信は簡単にボッキリと・・・・・・・。
ヤハリ、一筋縄では行きません。
装置全体のバランスがチョットでも崩れていると、見事に臍を曲げます。
ケーブル長を見直し、接続されている機器間のインピーダンスマッチングがチョットでも合ってないとまたもや・・・・・・・・。
単純な料理と同じです。弄り代が少ないので、チョットでも狂うと・・・・・・・。
数日間、意地になって取っ組みました。
２～３日前の夜中。
ヤット機嫌の取れた音に。
ジックリと音楽を聴きます。音楽の基本の部分の表現力はオイロダインを凌ぐかも。此れが欲しかったからオイロダインにコアキシャル（正しくは１０W）を追加する計画が起きたのだし。
僕の５ウェイ計画。
もうご存知でしょうが、オイロダインを１０Wで強化するのではなく、１０Wにオイロダインを追加してと言う感覚です。
僕が昔から言っている言葉。
『僕のアンプ作りの腕は、コアキシャルに鍛えられた。』
今回もしみじみと味わえて・・・・・・。
[5回]
僕が常々感じている事。
フルレンジの音は鮮度が高い。

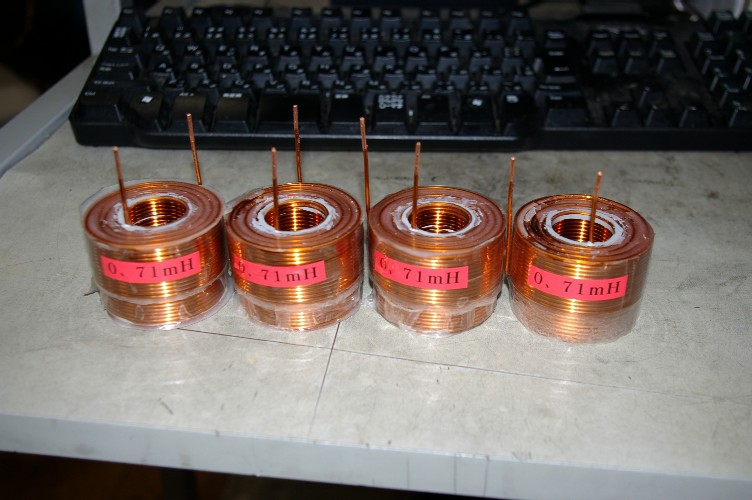

この原因は、ネットワークを介していない所為。
そう思っていたんですね。
今回チャンデバにして、間違っていなかった事を確認は出来たのですが・・・・。
数日前の１０Wへミッドハイユニットの接続。勿論大成功。で、その音を聞きながらフト・・・・・・・？
大型ホーンのシステム。大体クロスは５００Hzが多い。
５００Hzって音楽成分の一番大事な所だよね。
其処で切っちゃうって・・・・・。
１０Wとミッドハイのクロスは２,５kHz。
チョット此処には書けないけど、過去に使ったスピーカーを色々と考えると・・・・。
２５０～８００Hzの間は、切らない方が良いのではないか？
５００Hzクロスって、音楽を考えてのクロスではなく、スピーカーユニットの都合で決まっている。
段々装置が大掛かりに・・・・・（汗）
フルレンジの音は鮮度が高い。
この原因は、ネットワークを介していない所為。
そう思っていたんですね。
今回チャンデバにして、間違っていなかった事を確認は出来たのですが・・・・。
数日前の１０Wへミッドハイユニットの接続。勿論大成功。で、その音を聞きながらフト・・・・・・・？
大型ホーンのシステム。大体クロスは５００Hzが多い。
５００Hzって音楽成分の一番大事な所だよね。
其処で切っちゃうって・・・・・。
１０Wとミッドハイのクロスは２,５kHz。
チョット此処には書けないけど、過去に使ったスピーカーを色々と考えると・・・・。
２５０～８００Hzの間は、切らない方が良いのではないか？
５００Hzクロスって、音楽を考えてのクロスではなく、スピーカーユニットの都合で決まっている。
段々装置が大掛かりに・・・・・（汗）
[1回]
最近、メッキリと減ってきたスピーカーシステムの自作派。
昔はユニット単体の市販品も多く、選り取り見取り。
最近は、単体ユニットの発売量が無茶少なくなっています。
で、少数派に成ったシステム自作派。
この時に、ユニット間の位相をきっちり合わせるのが、成功のコツ。
此処を聴感でしてしまうと、音楽を選ぶシステムに成ってしまうのですね。
その辺の合わせ方はこちらに載っています。
http://hayashilab.syuriken.jp/auisou01.htm
で、この方法で測定して、暫らく経つと狂ってくると言う話が出ました。
ハイ、その通りです。
エ、ナンデ？
此れはユニットのエージングの所為なんですね。
新品のユニット。エッジやダンパーが硬いですので、振動板が動き難い。
結果、若干ですが遅れるのです。
馴染んで振動板が動き易くなったユニット。
遅れが減ってくるのですね。
結果、位相が狂ってきます。
新品ユニットで組んだシステムの位相合わせ。最初は一ヶ月で狂ってきます。
段々と狂う時間が長くなりますので、その後も２ヵ月後、半年後１年後の測定をお勧めします。
面倒な方はフルレンジを使いましょう（笑）。
昔はユニット単体の市販品も多く、選り取り見取り。
最近は、単体ユニットの発売量が無茶少なくなっています。
で、少数派に成ったシステム自作派。
この時に、ユニット間の位相をきっちり合わせるのが、成功のコツ。
此処を聴感でしてしまうと、音楽を選ぶシステムに成ってしまうのですね。
その辺の合わせ方はこちらに載っています。
http://hayashilab.syuriken.jp/auisou01.htm
で、この方法で測定して、暫らく経つと狂ってくると言う話が出ました。
ハイ、その通りです。
エ、ナンデ？
此れはユニットのエージングの所為なんですね。
新品のユニット。エッジやダンパーが硬いですので、振動板が動き難い。
結果、若干ですが遅れるのです。
馴染んで振動板が動き易くなったユニット。
遅れが減ってくるのですね。
結果、位相が狂ってきます。
新品ユニットで組んだシステムの位相合わせ。最初は一ヶ月で狂ってきます。
段々と狂う時間が長くなりますので、その後も２ヵ月後、半年後１年後の測定をお勧めします。
面倒な方はフルレンジを使いましょう（笑）。
