写真でお判りですよね。スピーカーユニットの測定です。
此処の所フライス盤で頑張り過ぎ、チョイ疲れが溜まった。

今日は母屋での作業にしよう。

そんな訳で、受注している平面バッフルに取り付けるユニットの測定（ネットワークも頼まれていますので）。

このユニット、メーカー製の完成エンクロージャーから取り外した物。ツィーターは過去に散々使いましたので素性は判っています。ウーハーは初めてですからシッカリとした測定は必須（聴感でネットワークが作れると思っていたなら自信過剰、笑）。

メーカーではこのユニットを３kHzでつないでいますが、僕の経験上このツィーターに３kHzはキツイ。もっと上で使わないと音が汚れます。

問題はウーハー。２０cm口径ですがボイスコイルのボビンが異常に太い。ボビンの太いコーン型ユニットは高域が伸びないんですね（１０wがウーハーの癖に高域が出るのは小口径ボビンだからです）。

測定の結果は４kHzが限界。ツィーターも４kHzならギリギリセーフ。

何とか辻褄合わせが出来ました。此れから定数の計算です。






ちなみにウーハーの公称インピーダンスは８Ω。
でも４kHzでは１６Ω有ります（コーン型ユニットなら当たり前）。
定電圧アンプでは駆動出来ません。

インピーダンス補正回路ですか？良く考えて見ましょう、あの回路。
アンプから見た見かけ上のインピーダンスはフラットに近付きますが、本来ウーハーに加えるべき高域がパラに入ったコンデンサーに食われちゃうんです。
音がぼけるのは当たり前の回路なんですね。

[6回]

１年以上前から使い出した１０W。なにしろ再入手は難しいユニットです。
エージングには細心の注意を・・・・。

エージングって鳴らしていれば良いんじゃない。って思っている方には１０Wは無理です（過去の名ユニットも）。

当時のユニット、エッジがフィックスド。つまり分かり易く言うと（フィックスドの説明が必要な方、この先は読まないでね、理解不能ですから）、コーン紙とエッジが一体構造。

今普通のユニット。ウレタンエッジが一般。其のチョイ前がクロスエッジ。

一般の人は勘違いしてますよね。確かにコーン紙が動く時はアンプからの入力。
でも入力が止まった時、コーン紙の動きにブレーキを掛けるのは・・・・・・。
アンプにはブレーキ力は有りません。動かすだけ。ブレーキはエッジとダンパーの働き（正確に言うと磁気制動も有るけど難しくなる）。
ウレタンエッジ、ブレーキ力ゼロ。
クロスエッジ、ウレタンよりは良い。
理想的には程遠いけど、先の両者よりはまともなフィックスドエッジ。

で、フィックスドエッジ。コーン紙と一体と言う事はコーン紙と同じ強度。コルゲーションが刻まれているだけ動き易いと言う・・・・・。

もう判りましたよね。新品のユニットに大音量を加えるとエッジが受け止めないでコーン紙が歪んじゃう。
つまりコーン紙の腰が抜けちゃうんです。
此れを防ぐにはエッジが十分こなれる迄は大音量厳禁。

僕が１０Wを使い出して直ぐに来たある方。勝手にボリュームを上げました。僕は・・・・・。

そんなこんな有りながら、略１年間のエージング。
ここ数日前から音量を上げています。
以前だったら悲鳴を上げた音量にも応えます。

へへ、エージング成功したぞ。


此の辺の事を理解しないでユニットをあーだこーだって言うの止めて欲しいですね。

[8回]

最初にネタをばらしちゃいますね。

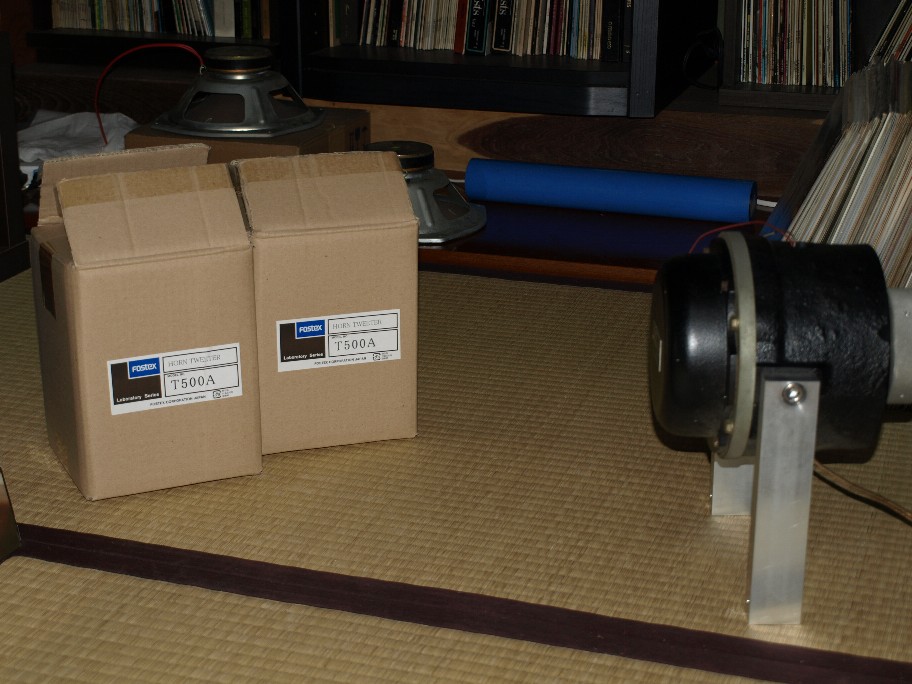

僕の周りでは、好結果を得ているフォステクスのT５００。

僕と古い付き合いの方なら判っていると思うんだけど、既存のスピーカーシステムにツィーターを追加したした物。
僕はどうでも良いって思っていた。
要はツィーターではなく付いたって思っていたんですね。
この言葉の意味判るでしょ（笑）。

既存の名機(と言われている）にツィーターを追加して悦にいっている方々。散々聞かせて頂きました。
僕の知っている限りでは、自己満足。
ツィーターではなく付いた（笑）。

そんな僕でも高域不足に悩まされた。
バイタヴォックスのCN１２３。

そりゃカットオフが２２０Hzでは高域不足は当たり前（ホーンが正しくロードを掛けられるのは２オクターブです）。

で、T５００。フォクテクスのブランドでスゴク損してる。
まあ、オーディオマニアはブランド志向が強いので（新興宗教ですよね、笑）。
天下のオイロダインにフォステクスのツィーターを加える。

一般には『罰当たりめ』ですよね。

で、こう考える人は僕とは縁の無い人って考えているんです。
少なくとも、オイロダインを手にしてT５００を繋いだ人っていますか？

繋いで駄目だったって言う人は信じます。
やってもいないで、そんな馬鹿な。って人。僕は相手にしません。
実践での僕への反論、大歓迎です。僕も興味津々。

そろそろ、ブランド志向。止めませんか。






パワー管に何を使っているかなんて、僕にはどうでも良くて・・・。

[4回]

今日のタイトルはかなり危険。
此処へ来られている方にはかなり気に成る話かと・・・。

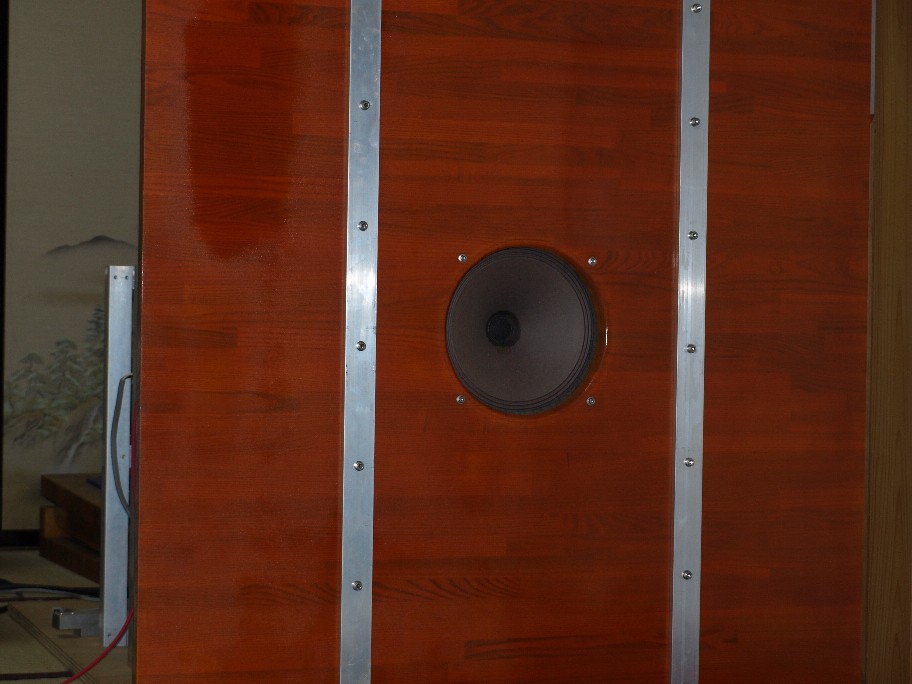

今回１０Wを測定する為に取り外して、代わりにコアキシャルを取り付けたんですね。
測定が終わり１０Wに戻すのは簡単なんだけど、暫くぶりにコアキシャルで楽しもう（そう、二つは違うけど、どちらでも僕は音楽を楽しめる）。

僕のリスニングルーム。兎に角寒い。
音楽を聴きたいな。って思ったら１時間前に暖房を入れないと部屋には入れない。

今日もそんな訳で、１時間前に暖房をON。

此処暫く変に忙しくてまっとうに音楽を聴いていない。
聞き慣れたレコードから出発。

で・・・・・・・・。

普通に聞くならコアキシャルを薦めます。
絶対にバランスが良い。
でも、此処までだよねって限界も感じる（かなり高い次元の話ですが）。

細かな事は置いといて、この先の可能性には１０Wが魅力を感じさせる。

勿論、僕は今の状態で進歩を止める気なんてさらさら無いので１０Wに軍配を。

ハッキリ言うと、普通に音楽を楽しみたいのならコアキシャルで止めて置いた方が無難。
とことん追い詰めたいのなら１０Wのチョイスを。

どちらを選ぶかは任せます。
もち僕は１０Wを選びますが。





追記。
コアキシャルの足を引っ張っているのは間違いなく表の鉄仮面。
コストを掛けないでのグレードアップは、ツィーターを取り外し、バッフルの横に穴を開け、其処へツィーターを取り付ける。
お勧めします。

[3回]

始まり始まり（笑）。



写真で判りますよね。
オイロダインのホーンユニットを単独で測定。

世の中、オイロダインは完成されたシステムだから弄くるなんてもってのほか。
なんて考えも有りますが、そんな事にはとらわれないピンキー君。

僕も昔は２ウェイ派だった。
当時名機と呼ばれているスピーカーシステムには２ウェイが多かった。
で、その２ウェイシステムの高域に不満を持った人達がツィーターを追加した。

そんなマニアの音を色々な所で散々聞かせて貰いました。

で、僕の感覚。

確かに高域は伸びている。でもバランスが取れていない。
これなら２ウェイの侭の方が良いな。

そんな僕がどうしてもツィーターが必要になったバイタの大型ホーン、CN１２３。
散々悩んでやっと掴んだ合わせ方。

この辺はHPに詳しく載せて有ります。

この合わせ方を覚えたピンキー君は２ウェイ派を脱退（笑）。

脱退したのにメインスピーカーはオイロダイン。
と言いながら３ウェイで楽しんでいたのはご承知のとおりです。

３ウェイで聞きながら、ホーンのクロス５００Hzはきついな。
ウーハーも５００Hzはきつがっている。

要は中間にもう一本ユニットを追加。

只、この考えはツィーターの追加の様に簡単には行きません。
かなり大掛かりな装置に成るのは必須。

試しに作ってみて、巧く行かなければそれから調整。
なんて出来ないんですね。

最初から綿密に測定を繰り返し、最適ポイントで一発で仕上げる。
そうしないとバッフルを何枚も作り直しに成ってしまいます。

で、今回の測定で決まったクロス周波数は？

１kHz。これ以上もこれ以下も有りませんでした。
教科書通り、２オクターブ上の４kHz以上も使わないのが良いと思えましたし。

そう成ると１０Wは２５０Hzから１kHz。

４ｋから上はまだ未定です。
ホーンを２個（ミッドハイとハイ）使うか、例のリボンに任せるか？

この辺は組んでからの決定に成りそうです。



追記です。
オイロダインのホーンは、平面バッフルに取り付ける事が前提に成っています。
バッフルに取り付ければ８００HzはOKと思います。
今回はミッドバスとの位相をキッチリと合わせたいのですね。
その為に、ホーンの位置がバッフルと同一平面上にある保障が無いのです。

つまりバッフル効果を考えないで、ホーン単体でどの周波数からホーンロードが掛かるか？
と言う観点からの測定でした。

[3回]

今日も夕飯（晩酌とも言う）が終わり、何時もの部屋。
３０分前から暖房は入れていたんですが室温は１１℃。

大雪に見舞われて室温も上がりません（実態は単車日々徒然に）。

一昨日、コアキシャルに代わったユニット。

ウーハーのコーン紙が動いていないのが判る。
声に深みが無い。

固まっちゃったな。

で、室温（正しく言うとカートリッジのダンパー温度）。

この温度でレコードを聴いたらオーディオを語って欲しくない。
どんなにあらゆる機器を知っていても。

ダンパーはゴムで出来ています（必要悪です）。
ゴムは温度に敏感。

低温では硬化をします。

もうこれ以上書かなくても判りますよね。
室温が上がってもダンパーゴムの温度が上がるのには更に長い時間が。

昔はSPUをアームから外し、電気炬燵の中。

３０分以上暖めてからレコードの上に。
こんな思いやりのない人はオーディオを愛していないって理解しています。






コアキシャルの場合はフィックスドエッジですから温度の影響は受け難いです。
只、使わないと固まります。

でも１０W・・・・・・。

あ、ちなみに一般のメーカーがカートリッジの設計で想定している室温は２５℃です。
